精密網阻 UPRNS 系列符合無鉛(Pb-Free)和 RoHS 標準,提供設計工程師各種工業級的合格電阻元器件。
雙列直插型 UPRND 超精密系列是 Vishay,IRC,松下理想的替代元件,並提供更有競爭力的價格和快速交貨服務。
德銘特 RJ 金屬膜系列精密電阻器是採用真空濺射技術,將多層合金金屬和鈀材料打到高純鋁的陶瓷棒上,形成堅固的金屬膜。
高精密表面貼裝元件 RJM MELF電阻系列,精度最高可做到±0.05%,溫度係數最低可做到±3ppm,是新一代表面貼裝線路設計的最佳選擇。
德銘特電子 RE 超精密系列涵蓋了金屬膜電阻器精密範圍,並提供一個完整的選擇 MIL-PRF-55182 和 GJB244A-2001 質量標準,以及一個替代傳統的高精度應用的低成本解決方案。
德銘特電子 RN 精密電阻系列,可以作為所有超精密電子設備的設計,以及一個完整的選擇與 MIL-PRF-55182 和 GJB244A-2001 品質標準。
NE 系列由模壓封裝成型,提供了機械,電氣和氣候的保護。覆蓋超低阻值範圍,具備高穩定,高精度,低溫度係數的技術特性,分流等技術要求的電子電路。
德銘特電子 EE 系列屬於基本型的超精密電阻,模壓封裝,25°C ~ 85°C,測試條件下溫度係數最高可到 ±2 PPM/°C,最低阻值覆蓋至 20 Ohm。
德銘特電子 UAR 高精密電阻代表是電阻工藝重要的技術進步,結合低溫度係數、高環境穩定性、和高頻性能。
德銘特電子的徑向引腳型、金屬薄膜、超精密網絡電阻 UPR 系列,可應用於建立高精度分壓器,和設置準確的放大器增益,為設計工程師提供了廣泛的應用範圍,且經濟實用的選型方案。
UPSC / UPR 採用特別的鈍化材料隔层封裝,以防網絡電阻封裝受潮,且具有高穩定性、高精密性、和極低的溫度係數特性。
精密電阻常用術語精密電阻設計指南概述及相關說明
德銘特電子是面向性能關鍵應用的全球工程電子產品供應商,推出了 (FMF) 系列功率金屬膜防火電阻器。提供高精度和處理大功率條件的組合,這款電阻非常適合測量電能計量和電源狀態監測的電源線電壓。
德銘特電子新系列 RCR 軸向引線、防浪湧脈衝、耐沖擊功率電阻器,採用金屬玻璃釉厚膜及高純鋁陶瓷棒,有著極佳的耐沖擊特性及高溫穩定性。
CCR 碳晶實芯電阻器系列具有高脈衝的承受能力,是德銘特電子為設計工程師提供了高電壓、高能量、高脈衝的緊湊解決應用方案。雖然,許多電阻器製造商聲稱能提供實芯碳晶電阻器的替代品。
光敏電阻,CDS 或 LDR 常被應用於低價位的光感元器件,如已應用多年的攝影燈米,煙霧氣,火焰和防盜探測器,讀卡器,照明控制,和路燈等。
通用型的商業級碳膜 CF 系列,採用阻燃性的被覆塗裝,是消費電子和電器設備理想的選擇。

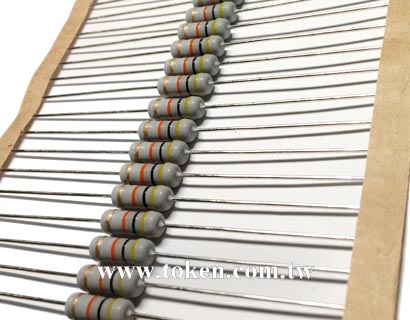

德銘特電子新一代的金屬氧化膜電阻器 RSS、RSN 系列,具有長期安定性、穩定性和可靠性,輕型小型化的特性,其功率皮膜單位面積能負載更高的電力要求。
繞線瓷盒水泥電阻器又稱為水泥瓷盒電阻器,是將電阻線繞於無感性耐熱瓷件上,或用功率皮膜電阻等固定電阻器作為內部元組件,填充耐熱,耐濕及耐腐蝕的水泥材料保護固定而成。
MF 系列阻值範圍 10Ω 到 1MΩ,標準電阻公差 ±1%,電阻的溫度係數 (TCR) 為 +15/-25 ppm/°C,也可提供其他公差和電阻溫度係數配合客戶訂製,亦可應用於金屬膜保險絲電阻器。
跳线(JW 系列零欧姆链接)和零欧姆电阻器(ZO 系列)是用来连接 P.C. 板上的两点线路而设计,常用于印刷电路板的连接装置元器件,常被归类于电阻器相同的规格包装。
德銘特電子最高質量的軸向引線、陶瓷矽塗層、KNP-R 功率型精密繞線電阻器,適用於需要高穩定性和高精度的產品應用。
KNP-VE/LF 系列符合 RoHS 标淮,可提供 Ayrton Perry 无感线绕应用要求。牢固持久的結構,是要求可靠性的工業應用的首選。
在新一代的轴向模压型 BWW 精密线绕电阻器系列,德銘特电子採用高纯铝陶瓷棒线绕,CNC 精密电子机床焊接,确保整个电阻的散热性一致性。
繞線電阻器 KNP 系列應用越來越廣泛,價格越來越低廉。德銘特電子推出經濟型的繞線電阻器,具有耐熱性、低溫度系數、重量輕、耐短時間過負載、低雜音、阻值經年變化小等優點。
德銘特電子推出新的無電感量 KNPN 繞線電阻器系列,利用磁場相互抵消的繞線技術,產生超低的電感量,均勻塗層軸向帶引線電阻器。
德銘特提供斷開型溫度保險絲電阻器,FKU和FRU 兩大系列,兩系列在溫度保險絲技術應用,其目的是保護電器產品並防止其過熱。
德銘特電子提供了電阻器與保險絲組合系列:金屬膜或碳薄膜型熔斷保險絲電阻器 (FRN),線繞型熔斷保險絲電阻器 (FKN),及瓷盒保險絲熔斷電阻器 (FSQ)。
德銘特推出玻璃釉電阻器 (DRB16) 用以替代傳統直接塗裝電阻本體的漆料,因無法承受的熱應力而引起的電阻"高體溫"。

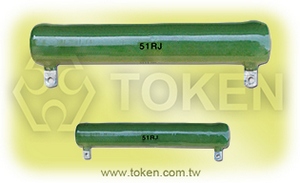

(DRB20) 管型系列功率被釉線繞電阻器,常作為剎車電阻器、泄放電阻器、老化電阻器、製動電阻器使用。
固定電阻詞彙及術語 選擇最佳的電阻 概述及相關說明

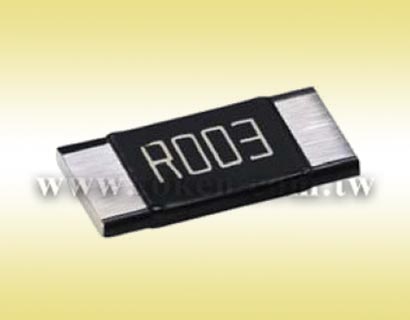

德銘特電子 AEC-Q200 電流檢測電阻(LREA)具有出色的穩定性,高功率,小尺寸,優異的散熱性和焊點高可靠性,這使它們成為電動汽車,混合動力汽車,自動和無級變速傳動系統,以及其他車輛動力應用的優秀設計。
在快速電瞬變中,諸如機械式開關閉路或電池組件外掛,電阻器的耐脈衝能力局限於電阻元件溫度升高的熱能量。更大的金屬合金片/條功率電阻器元件,對於相同的脈衝能量,具有更小的溫升,並轉化為優異的耐脈衝能力。

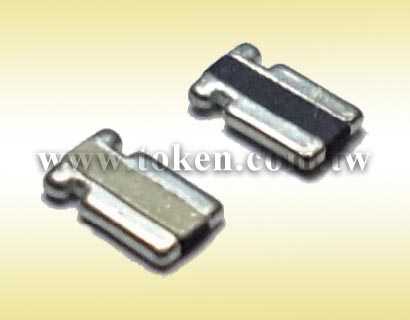

德銘特電子擴展其表面安裝電流感測 (LRF) 系列,採用凱爾文 Kelvin 四端子連接晶片電阻設計,封裝在 1/2 W 和1 W 貼片大小。溫度係數 TCR 降低到 150ppm,並將阻值公差降低到 1%,,以提高量測精度。德銘特的 LRF0612 將阻值公差和低溫度係數 TCR 緊密結合於緊湊的 0612 尺寸,阻值小至 0.5mΩ,是高端電流採樣﹑取樣的首選。

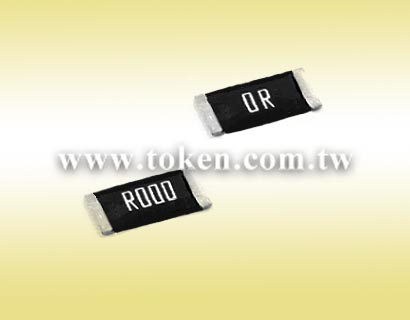

貼片零歐姆電阻器又稱為 SMD 跳線電阻器,微毫歐電阻器或片式零歐姆跳線電阻器,通常用於將電路連接到一起,就像電線功能一樣。
德銘特的高壓電阻(HVR)系列,提供更高的高電壓,延長浪湧評級。這款高電壓晶片電阻,結合耐浪湧、耐脈沖等級,適合高功率產品的應用。
德銘特已開發了一系列的脈沖貼片電阻,改進耐沖擊貼片的額定功率,並降低表面安裝尺寸。
德銘特 AR 系列提供 4Kpc,5Kpc,10Kpc 編帶封裝,符合 RoHS 標準和 100% 無鉛。
德銘特電子增加了防腐精密芯片電阻器新產品,採用特殊抗酸、抗濕的鎳鉻皮膜,高精密,穩定性佳,具有低溫度係數 TCR,散熱性好的特性,消除了典型片式鎳鉻電阻器常見的濕度問題。
適用於加工自動化 SMD 或 SMT 裝配系統,這些貼片元器件均符合 RoHS 標準,與無鉛(Pb-Free)要求,兼容錫/鉛(Sn / Pb)回流焊和汽相焊接工藝。
表面貼裝電力金屬膜電阻器 (SMF) 具有良好的精度公差,穩定性佳和低 TCR 特性。此外,由於電壓係數低,電阻器具有低噪聲特性和高線性度。
德銘特電子 (SMW) 表面封裝系列精密電力繞線電阻器是專門設計,滿足不斷增加的表面貼裝電阻要求,提供高精度的功率,緊湊,可靠,和堅固性能。
如何選擇片式電阻器 & 技術術語 應用注意事項說明 概述及相關說明

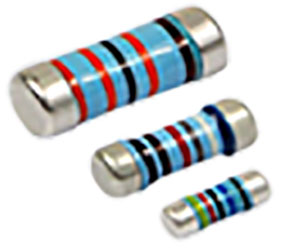

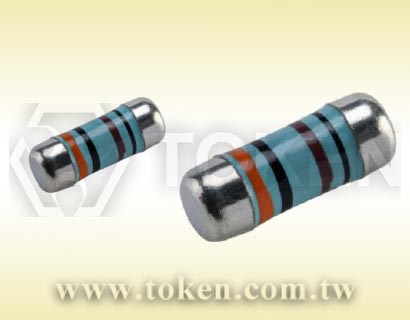

晶圓電阻 MELF Resistor 又可稱為無腳電阻、圓柱型電阻、或無引線電阻,主要用於表面貼裝加工過程。
德銘特金屬膜 RJM 晶圓系列,採用先進薄膜技術,優越整體穩定性,廣泛應用於高功率設備,是新一代表面貼裝線路設計。
德銘特的商業用級低功耗碳膜無引線型電阻器 RDM,為不需要浪湧保護或精度公差的應用提供高品質、高性能、經濟型的選擇。
RGM MELF 功率系列擁有出色的散熱性能及各種浪湧能力。堅固 RGM18M 系列額定功率可高達 3W,並提供最大的散熱性能。
晶圓表面貼裝電阻術語 概述及相關說明
德銘特 LRS 先進的合金分流技術拼寫了大功率電流感測電阻器。

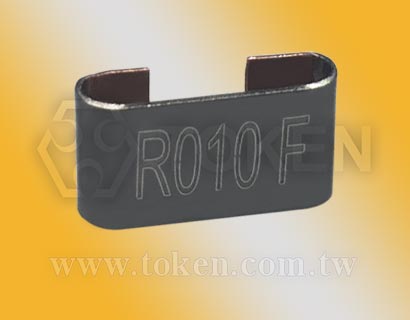

為電流檢測和分流應用開發,Direct 的大電流精密分流器 (LRN),採用錳銅 (Manganin) 、卡瑪合金 (KAMAR NiCr20AlSi) 精密電阻合金焊接結構,間距標準設計,易於回流焊表面貼裝,適用於電流感應和分流器應用。
德銘特的 LRC 片式系列提供全方位,性能卓越的電流感應燈檢測、鏡子、車窗、方向盤、和座位控製。
德銘特電子新推出的超小型化、低阻值、電流檢測表面貼裝芯片電阻器家族中 CS 系列產品。這些較小型化的貼片低阻電阻不但可以節省電路板的空間,還可以生產更小型,更輕的產品。
德銘特片式精密電阻 TCS 採用鎳鉻合金、薄膜陶瓷晶片,使溫度係數低至 ±50PPM/°C 和緊密公差精度為 ±0.5%,大大提升產品的穩定性及長期的使用壽命。
德銘特的 (LRM) 系列,符合RoHS和無鉛標準,是 Vishay 理想的替代元器件,並提供更有競爭力的價格和快速交貨服務。
(LRP) 適用於需要大範圍的應用設計,功率範圍從 1W 到 3W,超低阻值範圍從 7mΩ 到 100mΩ,±0.5%, ±1%, ±5% 的超精密公差,且具有完全的尺寸 2512。

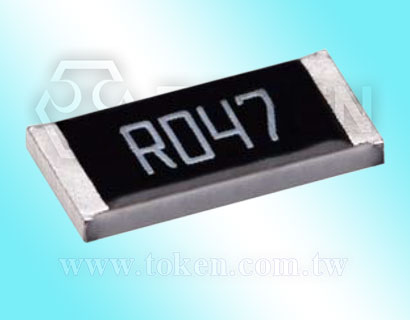

德銘特 (CSM) 超低阻值金屬片式電阻器是專為電力電子系統中的電流檢測電路設計的 SMD 器件

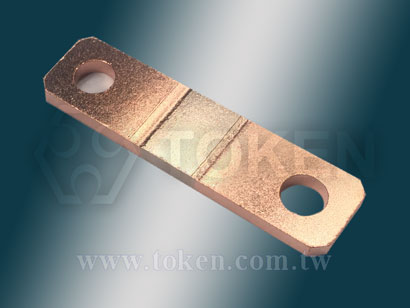

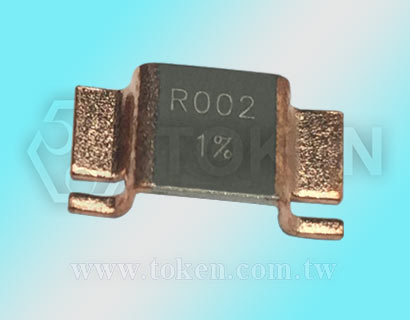

德銘特電子擴展其表面安裝電流感測 (FLM) 合金分流器,採用向外摺疊及向內摺疊端子設計,鎳銅或錳銅合金衝壓以保持表面安裝結構的優越的電氣特性,具有耐脈衝,高精度特性。

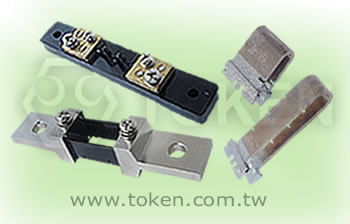

德銘特電子提供了廣泛的精密分流器,設計用於儀器儀表、電源、電度表、汽 車控制系統等需要高精度的大電流應用領域。

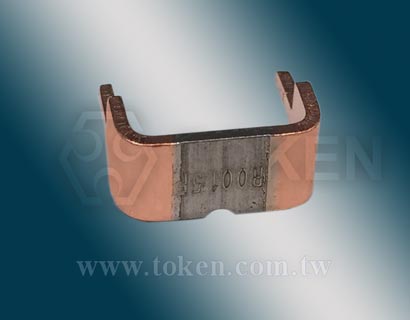

德銘特 (FLU) 敞開式採樣、取樣電低阻值阻器,採用精密鎳銅合金、康銅合金、錳銅合金電阻材料,加長的散熱路徑。

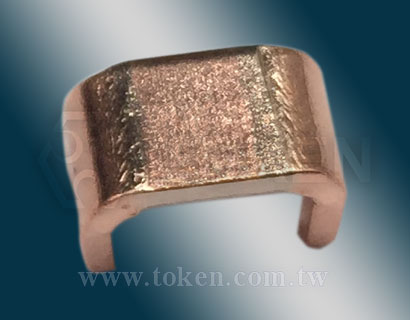

德銘特電子 FLH 四端子合金分流器電阻,TCR 低至 20ppm,適用於電流感測產品精密量測應用。
德銘特 (LRA) 敞開式採樣、取樣電低阻值阻器,採用精密鎳銅合金、康銅合金、錳銅合金電阻材料,加長的散熱路徑。
德銘特的 LRB 敞開式低值電阻系列採用錳銅合金,鎳銅合金(康銅合金)為阻抗元件,銅包鋼引腳和焊接結構。
德銘特 OAR 系列採用敞開式的徑向引腳型插件設計,比傳統軸向電阻及貼片電阻器提供可耐更高的電流負載,有多款式樣的立式腳距可供選擇。適合空間或高度受限的 PCB 板設計應用。
德銘特開爾文 四引腳 四端子 四引線電阻器(LSQ)精密瓷盒系列,適合高功率產品及精密量測應用。

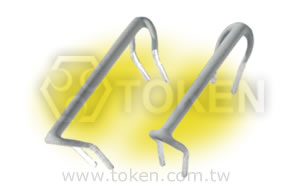

德銘特採用開爾文四端子配置電阻器,可確保電流作用於兩個相對的端子,測量其他兩個端子的檢測電壓,從而降低端子之間的電阻值和溫度係數的影響,而得到更精確的電流測量值。
德銘特電子 LPS 兩端子/四端子低值電流檢測電阻器系列,提供更多的應用選擇功能。
為了滿足更節能的產品需求,德銘特電子延伸其電流感應電阻器產品,推出的 BWL 功率型軸向模壓系列,以最低的歐姆阻值,減少最多的功耗為設計重點。
德銘特專門設計一系列的精密分流電阻器,可應用於千瓦時表和其他高電流的廣範應用。

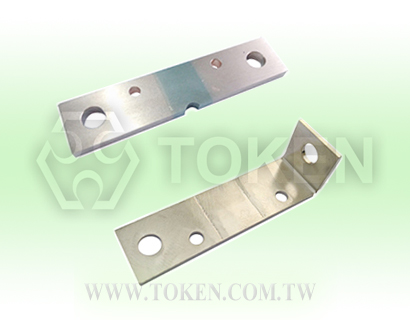

在國際上,生產更高品質的競爭壓力越來越大,尤其需以經濟的價格於短時間內生產高性價比的元器件。德銘特電子因此一直跟隨新科技優勢,採用專業的電子束焊 Electron Beam Welding (EBW) 製程。推出新增強匯流排精密分流電阻器 (FLW) 系列,由新一代的自動裝載機生產,以滿足所有這些要求在電子束焊接領域。
選型與設計 電流感測常用的術語 概述及相關說明
德銘特 (DRE) 圓形板式電阻器是一款多功能,輕質結構,由抗腐蝕,高品質的不銹鋼合金組成的大功率重負載元器件。
德銘特 AH 系列由於阻抗元器件完成封裝在陽極氧化鋁架構內,其額定熱點遠低於標準值。其高性能全焊接結構,保證長期穩定的重負載的螺紋栓軸端子。
加長引線型功率鋁外殼電阻器到達難以到達的地方,並簡化您的電路板設計。
德銘特電子的鋁合金外殼平板核心技術,架構了超薄型可散熱鋁殼線繞電阻器 AL 系列,比傳統線繞功率電阻具有更優越的熱傳輸特性。
德銘特組合式的功率電阻箱,其變通性佳及多重組合選擇,易使用者安裝,無論是在 OEM 工廠和工業工作現場,方便易於預先安裝。
老化電阻櫃 起動電阻櫃 大電力電阻櫃 組合電阻櫃 負載電阻櫃。

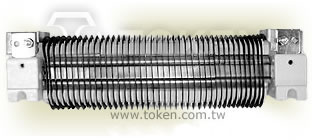

德銘特 DOE 橢圓形板式功率系列,大功率高電流電阻器,又稱為剎車電阻器,或泄放電阻器。

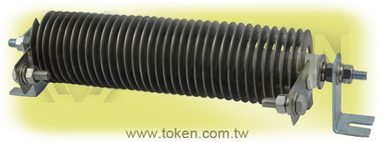

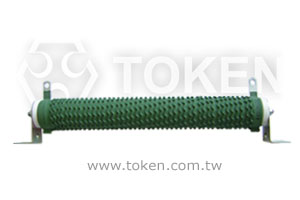

德銘特電子大功率型線繞波浪電阻 琺瑯波紋電阻器,採用抑製寄生電感繞線設計。

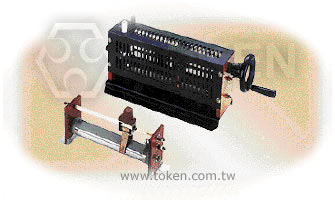

波浪型可調線繞電阻器 DQS 系列,一直是德銘特電子多年的主要產品。DQS 可調系列有可稱為滑線變阻器,滑動式電阻器,可調變阻器等。
DR 系列管型繞線功率電阻器,常作為製動電阻器,老化電阻器,負載電阻器。
DRS 管型繞線電阻器的空心設計,允許螺栓貫穿整只電阻器,用墊圈或彈簧片緊固,採全焊接結構。並提供了耐久性無鉛釉瓷塗層,或有機矽塗層。
德銘特的高電流型手搖螺桿式電阻器 BSQ、BSR 系列,獨一無二的外殼設計,可應用到數百種外殼與功率電阻器的安裝。我們的工程人員可以提供協助,滿足客護自定組合的設計需求。
德銘特電子大功率電阻、繞線電阻、製動電阻、起動電阻器,適用於負載電流、脈沖浪湧的應用。
德銘特的電力型可變電阻 FVR 系列是 C 型陶瓷體和採用銅鎳合金或鎳鉻合金絲作為繞現電阻元件。
當空間受限時,德銘特的“薄”堆疊(ZR)功率扁型電阻是您最佳的選擇

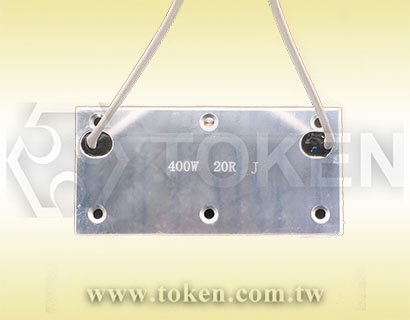

德銘特電子推出高功率超薄尺寸,高電流雲母板扁平制動電阻器(ASM)系列。為設計人員提供節省空間設計標準的低成本選擇,德銘特 (ASM) 超薄型雲母板電阻器採用扁平繞線技術,可改善低電流損耗,在相同的封裝大小下,具有出色的熱穩定性能和功率容量。
電阻線繞術語 變阻器應用 概述及相關說明
德銘特提供了 RMG20 系列 TO-220 功率電阻,堅固實用且具有無感性能、低熱阻、使它們非常適合用多種工業應用,如電源,工業控製和汽車。
德銘特電子新一代的無感功率電阻器,額定功率 30W,晶體管式封裝TO-220,給予電力電子設計工程師,提供了表面貼裝和插件固定電阻器全面的高功率,及在密集的電源電路的卓越散熱性能。
德銘特 RMG35 功率無感電阻器,是為將熱量從電阻組件元素完整傳導到 TO封裝式的金屬框架而設計的,使設計工程師能夠明確高功率、高電力、於電子電路的操作過程中產生的溫升。
RMG50 系列採用絕緣斜錐塑封盒,將 TO-220 開放式絲印電阻基板封裝,以達到最大的散熱性能。RMG50 功率電阻結構設計允許三種散熱方法,因此具有特別優秀的高功率處理特性。
德銘特電子無感封裝 TO-247 大功率電阻器,是處理高速脈沖最佳的器件。
德銘特(TAP - 系列) 新型 (2~4) 端子平面无感厚膜大功率电阻器增强调节功率峰值稳定性
塑封電阻器應用指南 概述及相關說明
德銘特電子進一步擴展高壓元器件,針對具有挑戰性應用的解決方案,並為高壓測量電路引入厚膜精密電阻分壓器 (HI80M)。新電阻分壓器 (HI80M) 的推出是為了完善能源,醫療,工業和儀器儀表市場不斷增長的需求。
德銘特 RH1 系列具有高度的穩定性,準確性,耐濕性好,低溫度係數 TCR,散熱性好的特點,並能操作在高性能水平下,保持續長期穩定性。
RI80 精密高壓電阻器系列,在高壓環境中能夠吸收大量能量,並同時保持無感/低感和重負載特性。可提供客戶自定義的設計和緊密公差要求。
高壓 RI82 高精度系列,為正在尋找具有耐高電壓的小型元器件的工程師,提供了一個完美的解決設計方案,使他們在電壓脈沖的電源產品設計能夠符合趨勢潮流。
德銘特的 RMCA,RMCB 點火電阻系列,又稱為陶瓷阻尼電阻器,氧化鋅陶瓷線性電阻器。採用氧化鋅等無機材料製成的陶瓷體導電線性電阻體。
德銘特電子擴展原有的金屬陶瓷電阻 RMCA,RMCB 晶圓系列,到 RMCC 帶引線引腳系列。帽蓋和引線組裝後壓入 RMCC 電阻器的陶瓷核心,以提供堅固的引腳端子連接
RMCD 陶瓷高壓電阻提供更高的平均功耗的優點,同時能保持高浪湧能量,高耐壓,無電感量的特性。
RY31A 是由高溫下的金屬氧化物附著於高含鋁量的陶瓷棒,並塗玻璃釉漆用以保護產品的電氣和機械特性。高頻 RY31A 電阻器體積小且功率高,具有更高的耐熱性。
德銘特電子 RI85 系列為設計工程師提供高品質,高功率,高電壓分壓器,用於高壓、大功率、高穩定性、低溫度係數需求的系統。
NTK 客護自定義的設計的高壓分流電阻器,利用德銘特配套齊全的生產設備,先進的厚膜技術,及有經驗的工程設計師,調這最佳的生產周期,確保快速小量生產及洋品提交。
(HI80) 家族系列由三大系列高壓電阻組成:超精密型高壓電阻 (HI80T),常規型高壓電阻 (HI80D),大功率型高壓電阻 (HI80P)。
應用德銘特久經考驗的精密蛇形轉印圖案 (Serpentine Pattern Design) 設計能力,開發了精密立式引腳型 HI82 電阻器,以優化低溫係數性能和長期穩定性能。
德銘特片狀厚膜分壓電阻器 (HI83) 為廣泛的電阻值範圍提供穩定的性能,電壓額定值高達 35K。
德鍵的非磁性貼片高阻兆歐電阻 (HM) 系列,適用于醫學高磁場應用領域,如電子電路位於電腦斷層掃描 (CT) 和磁共振 (MRI)。
碳晶實芯電阻器(CCR)具有良好的耐沖擊電壓性能,在因故障而開路的方面比繞線電阻和鍍膜電阻有更高的可靠性。
高壓、高頻、高阻密封電阻術語及詞彙表 概述及相關說明
