精密合金分流電阻器 - FLU 系列

高電流 精密合金 錳銅鎳 分流電阻器 (FLP)

德銘特電子提供了廣泛的精密分流器,設計用於儀器儀錶、電源、電度表、汽 車控制系統等需要高精度的大電流應用領域。

合金分流電阻器是通過電路中的電壓降電流產生電壓差,常應用於交流或直流電壓測量中的精密低阻電阻,又稱為電錶分流器,是電流感測電阻器中的一種。

德銘特 FLP 分流器是由精密錳鎳銅合金板組成,易於焊接,保證了焊接點的電氣性能。結實的結構提供了高可靠性能,低電感量,及高負載能力電阻器。廣泛用於通訊系統、電子整機、自動化控制電源等限流迴路、和均流或取樣檢測。

FLP 合金板系列比傳統電阻及貼片電阻器提供可耐更高的電流負載,其功率可高達 3W ~ 70W,溫度係數 ±50ppm/°C,±100ppm/°C,電感量小於 10 納亨,阻值低至 0.00005Ω,公差精度 ±1%,±2%,和 ±5%,過電流能力高達 100A ~ 600A。

德銘特提供散裝 FLP 系列,符合無鉛 及 RoHS 標準。可依客戶的需求定製,為客戶提供低阻系列電流感測分流電阻器產品。特殊的阻值、尺寸、規格、及產品最新信息,請與德銘特業務部洽詢。

下載 PDF 版本: 高電流 精密合金 錳銅鎳 分流電阻器 (FLP)

特性 :
  1. 溫度係數 ±50ppm/°C, ±100ppm/°C。
  2. 額定功率 3W ~ 70W, 阻值低至 0.00005Ω。
  3. 產品符合 ROHS 要求, 電感量小於 10 nH (納亨)。
  4. 過電流能力高達 100A ~ 600A。公差精度 ±5%, ±2%, ±1%。
應用 :
  1. 電流採樣、驅動技術。
  2. 汽車電子、通訊系統。
  3. 功率電子、家電控制器。

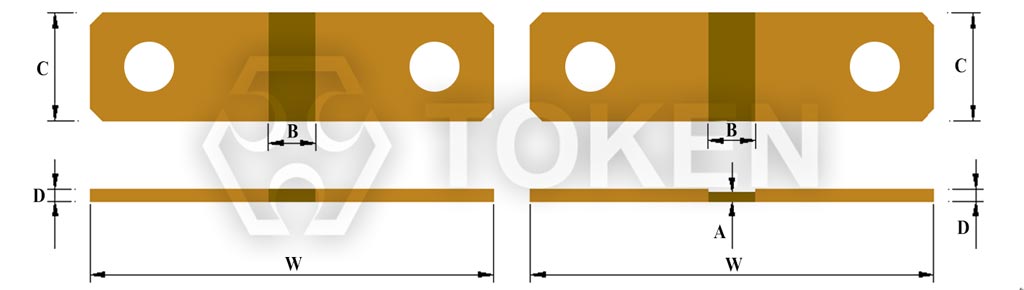

合金分流器 (FLP) - 尺寸規格 (單位:mm)
FLP - 規格尺寸 (單位:mm)
FLP - 規格尺寸 (單位:mm)
品名 * 過電流 / A W (mm) B (mm) C (mm) D (mm) A (mm)
FLP-M-0m05 600 85±0.5 4.5±0.2 18±0.5 3.0±0.1 2.15±0.1
FLP-M-0m10 600 84±0.5 10±0.2 20±0.5 3.0±0.1 2.3±0.1
FLP-M-0m10 400 35±0.5 5±0.2 15±0.5 1.5±0.1 -
FLP-M-0m20 600 50±0.5 10±0.2 10±0.5 3.0±0.1 2.3±0.1
FLP-M-0m50 150 35±0.5 8±0.2 15±0.5 0.47±0.1 -
FLP-M-R001 100 35±0.5 12±0.2 15±0.5 0.35±0.1 -
FLP-K-R002 150 35±0.5 14±0.2 15±0.5 0.62±0.1 -
FLP-K-R004 100 35±0.5 14±0.2 15±0.5 0.31±0.1 -
* 備註:
  • 過電流超過額定電流的電流。
  • 大於迴路導體額定載電流量的迴路電流都是過電流。它包括過載電流和短路電流。
  • 其區分是迴路絕緣損壞前的過電流稱作過載電流;絕緣損壞後的過電流稱作短路電流。

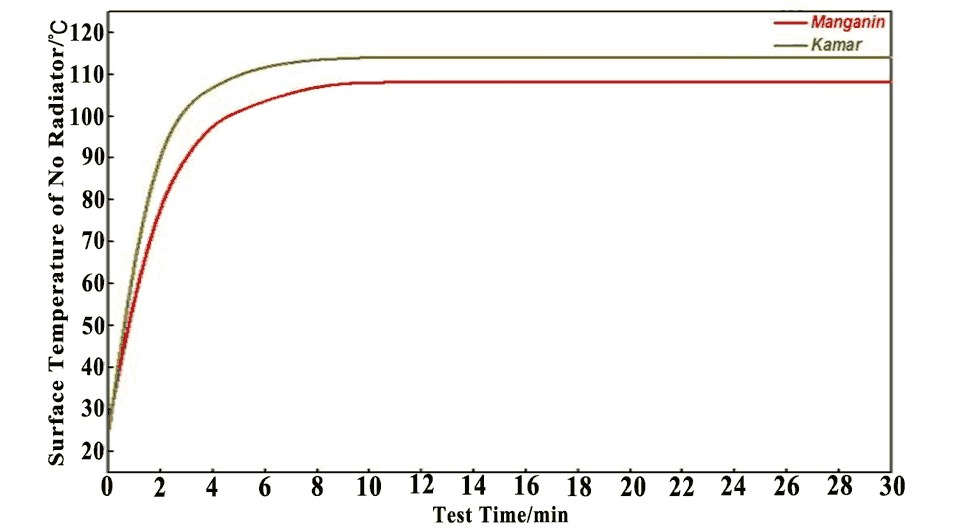

FLP - 表面溫度曲線
表面溫度曲線圖 (FLP)
表面溫度曲線圖 (FLP)

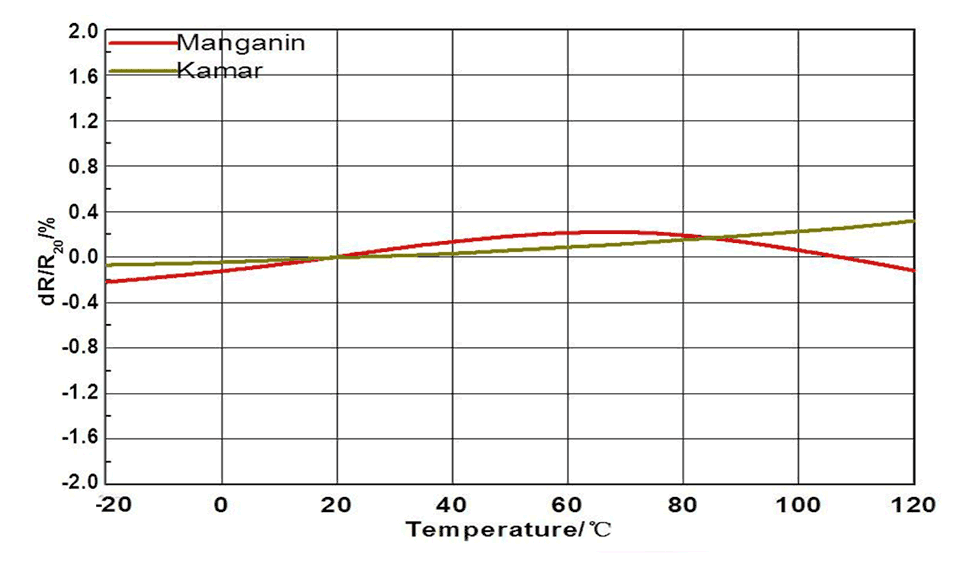

FLP - 溫度係數曲線圖
溫度係數曲線圖 (FLP)
溫度係數曲線圖 (FLP)
合金分流電阻器 (FLP) 環境測試
測試項目 規格標準 測試方法
冷熱循環 ±0.5% JESD22
(-55°C 到 +125°C) 1000次。靜置 24±2 小時後量測。
高溫測試 ±0.5% MIL-STD-202
1000小時 於T=125°C未通電。靜置 24±2 小時後量測。
耐濕測試 ±0.5% MIL-STD-202
未通電 t=24 小時/次,不含 7a 和 7b 步驟。靜置 24±2 小時後量測。
濕度測試 ±0.5% MIL-STD-202
1000小時 85°C/85% RH。
備註:指定條件:10% 工作功率。靜置 24±2 小時後量測。
操作壽命 ±0.5% MIL-STD-202
條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。
可焊性測試 95% 覆蓋。 J-STD-002C
245°C±5°C, 5s+0.5s/-0。
耐焊性測試 ±0.5% MIL-STD-202
260°C±5°C,10s±1s。靜置 24±2 小時後量測。
短時間過負載 ±0.5% MIL-STD-202
5 倍額定功率 5秒。靜置 24±2 小時後量測。
熱衝擊測試 ±1% MIL-STD-202
-55°C/+125°C, 300 次循環,最大傳輸時間 20秒, 靜置 15 分鐘。
振動測試 ±0.5% MIL-STD-202
5g 20分鐘,3 方向 12 次循環。
備註:用 8"X5" PCB 031" 厚 7" 安裝於較長一邊的相對兩邊角落,固定點位於 2 英寸以內。
測試頻率為 (10-2000)Hz。靜置 24±2 小時後量測。
合金電阻分流器 (FLP) - 降額曲線
(FLP) 降額曲線
額定功率 vs 環境溫度 (降額曲線圖)

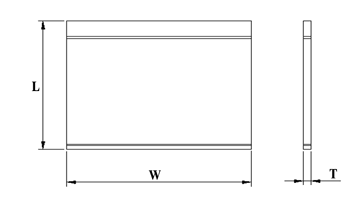

大電流合金電阻器 (FLP) - 內包裝
FLP - 內包裝規格
FLP - 內包裝規格
規格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1

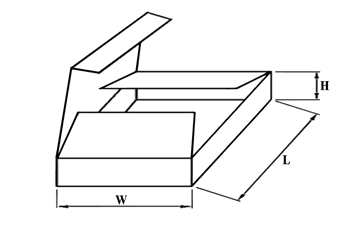

大電流合金電阻器 (FLP) - 外包裝
FLP - 外包裝規格
FLP - 外包裝規格
規格 L/mm W/mm H/mm
B1 170 120 50
B2 240 180 115
B3 230 170 200
B4 250 250 250
B5 300 300 300
分流電阻器 (FLP) - 料號標識
FLP 600 M 0m20 F
型號
FLP
過電流 (A)
100 100 A
150 150 A
400 400 A
600 600 A
材料
M Manganin
K Kamar
阻值 (Ω)
0m05 0.00005Ω
0m20 0.0002Ω
0m50 0.0005Ω
R001 0.001Ω
R004 0.004Ω
阻值公差 (%)
J ±5%
G ±2%
F ±1%
