加長引線功率型 精密鋁盒電阻 (AHL)
加長引線型功率鋁外殼電阻器到達難以到達的地方，並簡化您的電路板設計。
德銘特電子 AHL 系列延長導線型功率黃金鋁盒電阻器，提供設計工程師靈活的 PCB 及設備儀器連接設計，達到跨越電路路徑中不能連接的點。
AHL 系列是應因市場需求，由 AH 系列加長引線產品的延伸，兩系列的功能特性相同，外殼採用鋁合金製造，表面具有散熱溝槽，體積小，功率大，耐高溫，過載能力強，具有耐氣候性、高精度，標準低電感電阻，高穩定，強架構，其變通性佳多重組合選擇，有利於機械保護，更方便使用者安裝。
德銘特 AHL 系列是一個高性能的軸式電阻器，配置靈活連接的延長導線端子。其鋁外盒矽灌註結構設計，具有高散熱性，高功耗，比傳統的軸向電阻具有更高的額定功率，更佳的耐震性、耐沖擊性，更適合在嚴苛的環境下工作。金屬外殼的 AHL 系列具有高散熱的特點，能保持高度穩定的運作，其底部可以穩固的安裝任何機箱或散熱片表面。
德銘特 AHL 系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用，請與德銘特業務部門聯系，商討細節。
無電感量特性：
採用 Ayrton Perry 無感繞線工藝，利用交叉繞線抵消電感寄生。請於料號標識編號後加上“N”。
下載 PDF 版本: 加長引線功率型 精密鋁盒電阻 (AHL)。
特性 :
- 高穩定性，堅固架構。
- 高功率，小尺寸，和超精密。
- 提供標準繞組及無電感量繞組類型。
- 加長型引線，使得設計更有彈性，安裝更方便。
- 鋁殼允許底盤安裝，並提供散熱能力。
通用規格 :
- 電阻公差：±10%, ±5%.
- 工作溫度範圍： -55°C to +275°C.
- 功率範圍： 25W to 150W 提供 4 種規格選擇。
- 絕緣耐壓： AHL-25 1000V, AHL-50 1500V, AHL-150 2500V。
| 加長引線型鋁盒電阻 (AHL) 組成結構 | |||||
| 一 | 密封材料 | 矽 |  |
||
| 端帽 | 不銹鋼 | ||||
| 核心 | 氧化鋁或陶瓷 | ||||
| 外層 | 鍍上一層鋁 | ||||
| 元素 | 銅和鎳合成， 鎳鉻合成或銅 | ||||
| 二 | 電線 (14AWG) |
AHL-25, AHL-25N | AHL-50, AHL-50N | AHL-150, AHL-150N | AHLA-150, AHLA-150N |
| 長度=160mm | 長度=340mm | 長度=500mm | 長度=300mm | ||
| ③ | 標準端子 | LVA2-250, Cu (Nickel-plate), W7.5 × L10mm | |||
| 註意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準. | |||||

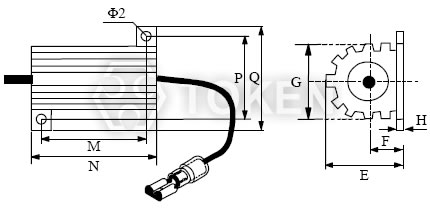

| 引線延長功率型系列 (AHL-25, AHL-50) 尺寸 | |||||||||
|
|||||||||
| 類型 | 尺寸 (Unit: mm) | ||||||||
| E | F | G | H | M | N | P | Q | ||
| AHL-25 AHL-25N |
13 | 7 | 14.3 | 2 | 18.3 | 27 | 20 | 27 | |
| AHL-50 AHL-50N |
15.5 | 7.3 | 16 | 2 | 40 | 50 | 22 | 29 | |
| 註意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準. | |||||||||

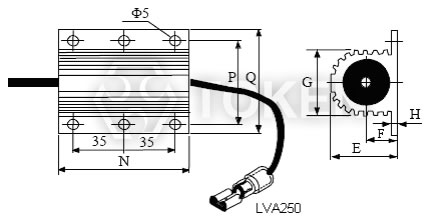

| 引線延長功率型系列(AHL-150, AHLA-150) 尺寸 | ||||||||
|
||||||||
| 類型 | 尺寸 (Unit: mm) | |||||||
| E | F | G | H | N | P | Q | ||
| AHL-150 AHL-150N |
45 | 9.6 | 46 | 5 | 92 | 57 | 72 | |
| AHLA-150 AHLA-150N |
26 | 11.5 | 27 | 3.5 | 97 | 37 | 48 | |
| 註意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準. | ||||||||
| LVA250 Terminals 端子尺寸 | ||||||||
|
||||||||
| Suitable for 14~16AWG | lmax=15A | Unit: mm | Tol.: ±0.2mm | |||||
| ITEM | NEMA-TAB | Thickness | B | dΦ | DΦ | L | H | |
| LVA 2-250 | 0.8 × 6.35 | 0.4 | 7.4 | 2.3 | 4.3 | 21.0 | 10.0 | |
| 註意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準. | ||||||||
| 引線延長功率型系列 (AHL) 功能特性規格 | ||||||
| 類型 | 額定功率 (W) | 阻值範圍(Ω) | 最大工作電壓(V) | 鋁質散熱片外盒 (Aluminum chassis) | ||
| 有感量 | 無感量 | 有感量 | 無感量 | |||
| AHL-25 | 25 | 0.012~15K | - | 500 | - | 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2] |
| AHL-25N | 25 | - | 0.02~5.5K | - | 300 | 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2] |
| AHL-50 | 50 | 0.01~40K | - | 1300 | - | 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2] |
| AHL-50N | 50 | - | 0.02~12K | - | 600 | 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2] |
| AHL-150 | 150 | 0.4~50K | - | 1900 | - | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHL-150N | 150 | - | 0.12~25K | - | 1340 | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHLA-150 | 150 | 0.4~50K | - | 1900 | - | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| AHLA-150N | 150 | - | 0.12~25K | - | 1340 | 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2] |
| 註意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準. | ||||||
| 表面溫度與功率負載 (散熱板) 曲線圖 (AHL) | |
|

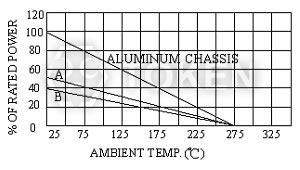

| 環境溫度 降額曲線 (AHL) | ||
|

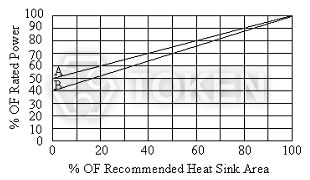

| 散熱片 降額曲線 (AHL) | ||
|
| 引線延長功率型系列 (AHL) 電器特性條件 | ||
| 參數 | 測試條件 | 規格 |
| 短時間過載 | 5 × 額定功率 - 5sec. | Δ R±(2%+0.1Ω) Max. |
| 溫度係數 | 溫度 40°C 濕度 95% DC 100V 500Hr | Δ R±(1%+0.1Ω) Max. |
| 濕度耐久性 | 溫度 40°C 濕度 95% 1/10 × 額定功率 (1.5Hr on-0.5Hr OFF) - 重復 200Hr |
Δ R±(1%+0.1Ω) Max. |
| 耐久性 | 加載功率 (鋁殼) (1.5小時 0.5小時關) 重復1000小時 |
Δ R±(5%+0.1Ω) Max. |
| 振動 | 10c/s~50c/s~10c/s (1Min) - 2小時 平行和正確的角度 |
Δ R±(1%+0.05Ω) Max. |
| 熱沖擊 | 260±5°C， 10±1Sec. | Δ R±(1%+0.05Ω) Max. |
| 介質耐壓 | AHL-25 1000V AHL-50 1500V AHL-100, AHL-150 2000V |
Δ R±(0.5%+0.05Ω) Max. |
| 絕緣抵抗 | 在同樣的介質耐壓測試條件下， 加載500V和絕緣性阻值測試 |
10MΩ Min. |
| 引出端強度 | 扭轉測試 (30 sec Min) 4.5kg |
Δ R±(0.2%+0.05Ω) Max. |
| 引線延長功率型系列 (AHL) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AHL | 50 | N | L340 | 14AWG | 510R | K | ||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
