無感高壓管形 陶瓷電阻 (RMCD) 系列

管形陶瓷無感高壓電阻 (RMCD) 系列

無感高壓管形陶瓷電阻,具有更高能量功耗和更高的耐壓。

大功率分壓電阻器 RMCD 擴展了德銘特電子先進的高壓專有技術,可取代市場上較大的電阻器。德銘特 RMCD 是無感陶瓷管式高壓電阻器。由體積較大的電阻材料製成,這些電阻有能力處理比線繞或金屬膜電阻更高的脈沖功率,使 RMCD 適合於快速能源吸收和高能量脈沖工作。

RMCD 陶瓷高壓電阻提供更高的平均功耗的優點,同時能保持高浪湧能量,高耐壓,無電感量的特性。特別是在射頻的應用,如信號傳送器和調製解調器,其陶瓷管的設計提供更有效的對流冷卻。

此外,RMCD 高壓電阻分壓器提供高峰值電壓和功率能量結合成極高工作電壓。 這些規格可以提供許多先進的電子系統重要的改進,包括行波管電源供應器,雷達系統,X 射線系統,分析設備,高分辨率 CRT 顯示器。

德銘特還將生產規格以外的 RMCD 高壓電阻,以滿足客戶的要求,提供應用和設計工程師全面支持,及全球客戶服務。 取得最新的產品信息,請與德銘特業務代表聯系與您的特定需求。

下載 PDF 版本: 管形陶瓷無感高壓電阻 (RMCD) 系列

特性 :
  1. 阻值公差: K(±10%)。
  2. 只有 0.4µH max. 電感量。
  3. 工作介質:空氣,絕緣油,SF6
  4. 電阻範圍: 75 ohm ~ 1 Kohm。
  5. 瞬間耐更大的電流,更大的峰值能量。
  6. 峰值電壓高達 74 KV, 功率(W)高達 100W。
應用 :
  1. X射線,激光,醫療除顫儀。
  2. 雷達,馬達驅動器,廣播發射機。
  3. 緩沖電路,虛擬負載,能源研究。
  4. 動態製動,功率調節,軟啟動/電流限制器。
  5. 射頻放大器,半導體工藝,脈湧電壓發生器。
RMCD - 主要規格 (單位: mm)

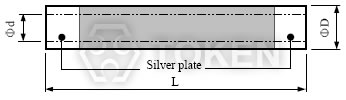

管形無感 (RMCD) 尺寸圖
管形無感 (RMCD) 尺寸圖
Type 尺寸 (mm) 阻值範圍
(Ω)
阻值誤差
(%)
熱容量
(KJ)
沖擊電壓
(KV)
額定功率
(W)
L±3.0 ΦD±2.0 Φd±2.0
RMCD-100 305 25.4 15.5 75 ~ 1K ±10 30 75 100
RMCD-90 250 25.4 15.5 25 60 90
RMCD-70 200 25.4 15.5 20 45 70
RMCD-50 150 25.4 15.5 15 30 50
RMCD-35 100 25.4 15.5 10 15 35
RMCD - 電子特性
型號 額定功率 溫度係數 電阻率 比熱 電感值 密度 最高使用溫度
RMCD 35 ~ 100W -500 ~ -1500PPM/°C 5 ~ 80Ω·cm 2J/cm3·°C 0.4µH max 2.25g/cm3 220°C max
管形陶瓷無感高壓電阻 (RMCD) 料號標識
RMCD 100W 100R K S B
型號
RMCD
額定功率 (W)
35W
50W
70W
90W
100W
阻值 (Ω)
82R 82Ω
100R 100Ω
470R 470Ω
820R 820Ω
1K 1KΩ
阻值公差 (%)
K ±10%
鍍銀端子
漆色
B 黑色
