德銘特電子 (TCPWCS) 提供完整共模電感尺寸 1.6 x 0.8 mm (0603) 及 2.0 x 1.2 mm (0805),厚度僅 0.8mm 和 0.9 mm (最大高度)。
貼片式共模電感(Common mode Choke),也叫共模扼流圈、共模線圈、或共模扼流線圈,常用於電腦的開關電源中過濾共模的電磁干擾信號。
德銘特電子共模扼流圈/共模貼片電感採用高頻之雜訊抑製對策,共模線圈結構,訊號不衰減,體積小、使用方便。
德銘特電子貼片型的小型共模電感、共模線圈,Balun變壓器,採用高頻之雜訊抑製對策,共模扼流線圈結構,訊號不衰減,體積小、使用方便,具有平衡度佳、使用方便、高品質等優點。
貼片式 (TCPWCH-4532AU) 具有超薄的厚度 2.8mm,為減小體積、降低成本;四個電感值,方便選擇;低阻抗的線圈和嚴格的公差,可根據要求定制設計。
德銘特 TCPWCH 系列共模濾波器電感 (Common Mode Choke),簡稱共模電感,巴伦器,或共模扼流圈。
德銘特 (TCPWCH-1210HS/2012HS) 共模電感適用於高速和超高速差分信號線,如 LVDS,IEEE1394/FireWire,USB 等。
德銘特電子推出了(TCPWCH-2012HD)系列低厚度共模扼流線圈。專為應用於高速差速傳輸系統的噪聲控制部件而設計,這系列具有多種阻抗值選擇,可匹配傳輸線阻抗與圖像部件阻抗的能力。
德銘特電子已經將貼片巴倫變壓器 (TCPWCH-2012BL) 量產化,是用來調諧地面數字廣播設備電路,天線輸入端平衡與不平衡信號間轉換。
(TCPSEH) 共模電感尺寸有 7.0 × 6.0 × 3.8 , 9.0 × 7.0 × 4.8 , 12.0 × 10.8 × 6.4,阻抗範圍從 225 Ω 到 910 Ω,額定電流從 2.5 A 到 8.0 A。
TCSG-750603/100805/121006 系列,適用在電腦的開關電源中,過濾共模的電磁干擾信號。廣泛用于電子測量儀器、計算機機房設備、高頻電路、數字電路、模擬電路、開關電源、測控系統等領域。
概述及相關說明
(TPSTP) 貼片系列採用緊湊包裝設計以節省空間,尺寸僅為 (21mm x 14.5mm)。寬廣的電感值:0.3μH to 33μH。額定電流高達 35A。工作溫度範圍為 -55°C 到 +125°C。
繞組芯片線圈 TPSPC 貼片系列,提供低直流電阻和大額定電流。這對於DC-DC轉換器應用至關重要,因為它防止芯片電感器的能量耗散,提高轉換器的整體效率。
新款的 TPSME 超薄型功率電感器系列,旨在提供芯片電感器的特性和性能的良好平衡。
德銘特電子 TPSPA 提供高峰值飽和電流和最大工作電流額定值,具有處理微處理器明顯飽和餘量的高電流要求。
德銘特電子 TPSPA 功率型電感系列封装於坚固貼面中,具有高饱和电流和低直流阻抗 (DCR)。
閉磁式貼片功率電感、低直流阻抗功率電感器、採用閉磁路構造設計,輕便薄小,直流阻抗比其他型式低於 10%~60%。
TPSDS 大電流系列具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。
德銘特 TPSRB 功率系列於功能特性上具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。
TPSRH63 和 TPSRH65 直接連接在鐵氧體磁芯上的電極,具有優越性能及高飽和度,適用於表面安裝。
貼片大電流電感 (TPSRH-74B/125B/127B) 的突出在於其極其緊湊外形設計的特點,具有優越性能及高飽和度,適用於表面安裝。
基於優化的鐵氧體磁芯和扁平線繞組設計技術,實現 (TPSRH) 家族系列低磁心損耗,緊湊小巧體積,及極好的儲能密度。
SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容,採用閉磁路構造設計,輕便薄小,低直流阻抗,性能優異,是低功耗解決方案。
TPSLF 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。
優異的耐熱材料與平底表面組合設計,使 (TPSDBL) 用於回流焊操作時,易於進行拾取、置放、和組裝。
德銘特電子 (TPSH) 低直流阻抗-超薄大電流功率電感系列,提供從 1.0 μH to 1000.0 μH 的電感範圍,從 0.009Ω to 19.110Ω 低直流阻抗 DCR 範圍。
德銘特電子 TPSTX-2P/2S/4P/4S 系列貼片功率環型電感器,採用開放式繞線的環型磁芯,飽和磁通密度高。
德銘特 TPUME 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度。
德銘特 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。
德銘特電子 TPUA 大電流系列,貼片功率繞線電感器,採用開磁式開磁路構造設計,錳鋅材之鐵芯,直接線端之構造。
TPUDF 功率型系列具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻。同時具有良好的焊錫性及耐熱性。
TPU3316DHP 採用 Mn-Zn 自引導結構的複合材料芯纏繞,堅固耐用,適用於低電壓和大電流 DC-DC 轉換器。
德銘特電子 TPULF7032/7045 功率型系列,貼片線繞大電流電感器,採用開放式開磁路構造設計,錳鋅材料的鐵芯,大電流及低直流阻抗。
電感應用與選擇 額定電流詳解 概述及相關說明
德銘特 (TCRCS) 系列阻流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。
鎳芯大電流電感(TCDY)額定電流測量高達 DC 40 Amp,頻率高達 1.0 MHz,低直流阻抗,易散熱性。
德銘特電子功率大電流電感器(TCDU)由高磁化率鎳磁芯繞線集成電路結構。
德銘特 TCTC 系列環型線圈,採用高級鐵粉芯與專用樹脂等作材料,以產生最大的電感量,高電流,防干擾對策,是功率電感最常用的一種。
德銘特 TCAL 色環電感器系列,以高效率自動化製程生產,提供全系列的高品質電感產品,完全適合自動插件作業。
德銘特 TCRB 系列阻流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。
德銘特 TCRC 系列扼流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。用 PVC 或 UL 熱縮套管保護,有立式和臥式結構可共選擇。
德銘特 TCRS 系列採用閉磁路構造設計,有結構性佳、體積小、高 Q 值、低成本等特點,適用於各種電子機器電源回路應用。
德銘特 TCWB 系列寬頻抗流線圈,採用相互絕緣的線圈磁芯繞製法,以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路,及當線圈流過瞬時大電流時,磁芯不出現飽和。
超薄型,大電流,功率電感器 (TCDA) 將移動電話、相機、筆記本電腦的磁盤驅動器、及便攜式音頻播放器,整合到更加狹小的電路板空間中。
德銘特 TC1213 系列小型固定電感器是將漆包線或絲包線直接繞在棒形、工字形、或王字形等磁芯上,外表裹覆環氧樹脂封裝在塑料殼中。
德銘特電子 TCAC 系列空心線圈及彈簧線圈,具有結構簡單,電感量精度高,分佈電容小,自諧頻率高,溫度係數小,穩定性好,抗干擾能力強,是一種可在高頻下應用的電感器。
德銘特 TCFB 系列鐵氧體磁珠與普通的電感相比,具有更好的高頻濾波特性。
EMI 濾波器的作用是阻隔不需要的信號並以發熱的形式消耗掉,而讓需要的信號無衰減或幾乎不衰減地通過。
固定電感器的測量 替代電感 概述及相關說明
德銘特片式 EMI 抑製器 TRMA 系列,採用積層鐵氧體磁珠(濾波電感器)是抑製線路傳導性電磁干擾的有效手段。
貼片式磁珠是一種能量消耗器件,用來在一些 RF 射頻電路中吸收高頻信號,在對高頻信號表現出高阻抗,將信號轉化為熱能。
德銘特片式薄膜電感器為設計人員在極高頻率處理,提供一個很好的解決方案。薄膜電感器 (TRAL) 的性能優勢,對於實現某一特定電路功能,可以減少所需的元件數量。
片式固定電感器品種很多,但從結構工藝分類,則主要分為繞線型和積層型兩大類,若從基體材料分類,則主要有以鐵氧體磁性材料為基和以陶瓷材料為基兩大類。
電感種類相當多,按材料來分的話有繞線電感、疊層電感(又分鐵氧體和陶瓷體兩種)、薄膜電感。德銘特疊層陶瓷電感器 (TRMF) 系列,在高頻應用有最好高頻特性。
德銘特貼片繞線射頻電感 (TREC) 模壓系列,主要針對片式狹窄墊設計,高自諧振頻率 SRFs,採抗熱抗濕、抗機械振動和擠壓的模壓封裝,並提供改善同樣緊湊的外殼尺寸的性能。
德銘特片式射頻繞線電感 (TREM) 模壓系列,主要針對芯片狹窄墊設計,高自諧振頻率 SRFs,採抗熱抗濕、抗機械振動和擠壓的模壓封裝,並提供改善同樣緊湊的外殼尺寸的性能。
德銘特電子 RFID 無線射頻識別感應線圈為超薄及加長型、主要用於汽車遙控式鑰匙產品。
德銘特超薄貼片繞線電感 (TRWL) 系列,廣泛使用在移動電話、無線電話、遙控裝置、安全保衛系統、無線自動控製、TCWLL、無線局域網/鼠標/鍵盤/耳機、VCO、RF模組及無線產品。
德銘特射頻系列目錄包括:射頻線圈、貼片線圈、空芯線圈、大電流電感、鐵氧體磁珠、高頻電感和繞線電感器,提供完整貼片。
德銘特能為您繞製任何空芯線圈電感器。德銘特的超小型單層線圈有兩個優點。首先,像所有的空芯線圈特性,它是非鐵損和非線性的。

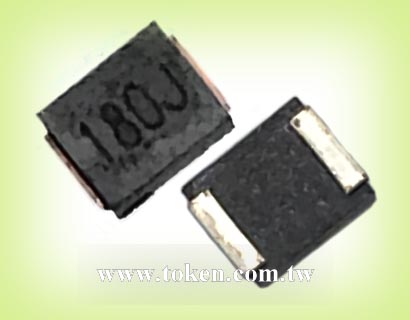

德銘特寬引腳 (TRCM) 片式塑封電感器,採用超薄磁性材料鐵酸鹽生產,塗以瓷釉的銅線,平面鍍錫銅,模壓封裝,以增強抗濕熱性能,片式線繞電感器則是對傳統繞線型電感器的一種改進。
