高電流共模電感扼流圈 (TCPSEH) 電源線用
瞭解共模信號和差分模信號之間的區別是非常重要的，因為我們必須瞭解電路，需要什麼來減少噪聲。如何確定噪聲是差分還是共模？一種最直接測試共模還是差分模的方法，是將緊固電纜鐵氧體朝向電纜，通過連接卡扣電纜鐵氧體，確認在這情況下噪音是否有明顯的減少差異，這就是共模的一種。不然，那就是一個差分模噪聲信號。
共模扼流圈用於減少特定類型的電噪聲，稱為共模噪聲。共模扼流圈也稱為電流補償扼流圈或電流消除扼流圈。德銘特共模扼流電感 (TCPSEH) 適用在交流/電力電源 (具有大電流流動的電源線)，及信號線 (來自信號的失真的問題)。
如何準確選擇共模模式的應用？在這裡，德銘特電子使用鎳鋅材料，用於寬帶和更高頻率的應用；錳鋅材料則用於較低帶寬和頻率應用。(TCPSEH) 採用錳鋅和鎳鋅材料的優勢，頻率可高達 100 兆赫茲。
(TCPSEH) 共模電感尺寸有 7.0 × 6.0 × 3.8 , 9.0 × 7.0 × 4.8 , 12.0 × 10.8 × 6.4，阻抗範圍從 225 Ω 到 910 Ω，額定電流從 2.5 A 到 8.0 A。產品系列符合 RoHS 規範，Lead-Free 無鉛標準，與 TDK、Murata、Vishay EMI 共模電感濾波器兼容，為全球客戶提供全面的應用工程和設計支持。
下載 PDF 版本: 高電流共模電感扼流圈 (TCPSEH) 電源線用。
特性 :- 提供多種 SMD 尺寸。
- 共模扼流圈繞線結構。
- 高阻抗最佳化 EMI 抑制效果。
- 寬廣的直流電阻範圍: 6.0mΩ ~ 21.0mΩ。
- 對電力線輻射共模噪聲的有效預防。
- 個適用於汽車，無線充電和電源設備等高電流電路。

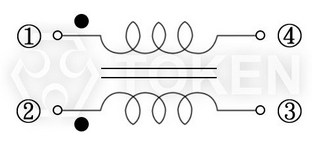

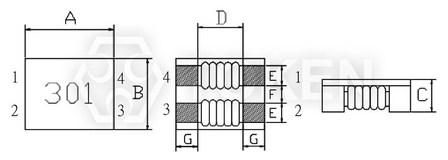

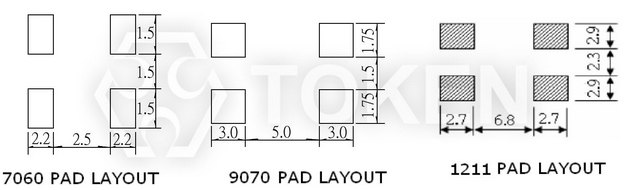

| 結構圖及規格尺寸 (TCPSEH) 單位：mm | |||||||||
|
|||||||||
| 型號 | A | B | C | D | E | F | G | ||
| TCPSEH-7060 | 7.0±0.5 | 6.0±0.5 | 3.8max | 3.5REF | 1.5±0.2 | 1.5±0.2 | 1.75±0.2 | ||
| TCPSEH-9070 | 9.0±0.5 | 7.0±0.5 | 4.8max | 5.7REF | 1.5±0.2 | 2.0±0.2 | 1.70±0.2 | ||
| TCPSEH-1211 | 12.0±0.5 | 10.8±0.5 | 6.4max | 7.0REF | 2.7±0.2 | 2.5±0.2 | 2.5±0.2 | ||
| 功能特性規格 (TCPSEH) | |||||
| 產品料號 | 阻抗 (Ω) Min. | 直流電阻 (mΩ) Max. |
額定電流 (A) Max. |
額定電壓 V Max. |
絕緣電阻 (mΩ) Min. |
| 100MHz | |||||
| TCPSEH-7060-301TR | 225 | 10.0 | 5.0 | 80 | 10 |
| TCPSEH-7060-701TR | 500 | 15.0 | 4.0 | 80 | 10 |
| TCPSEH-7060-102TR | 800 | 17.0 | 3.0 | 80 | 10 |
| TCPSEH-7060-132TR | 910 | 21.0 | 2.5 | 80 | 10 |
| TCPSEH-9070-701TR | 500 | 10.0 | 5.0 | 50 | 10 |
| TCPSEH-9070-102TR | 750 | 13.0 | 4.0 | 50 | 10 |
| TCPSEH-1211-701TR | 500 | 6.0 | 8.0 | 125 | 10 |
| TCPSEH-1211-102TR | 750 | 14.0 | 6.0 | 125 | 10 |

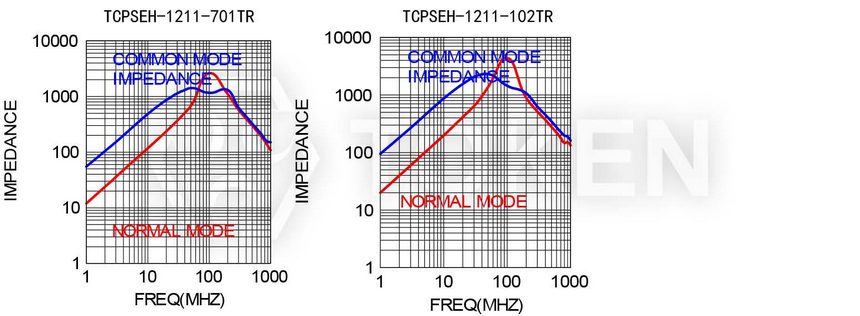

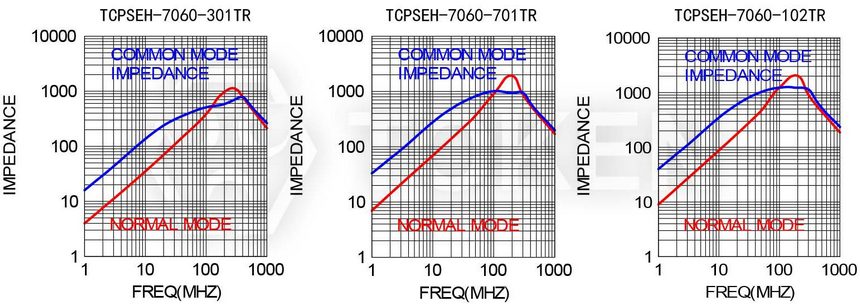

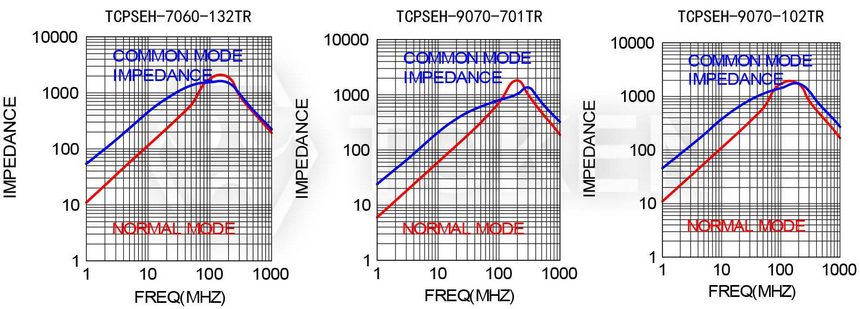

| 阻抗 VS 頻率曲線圖 (TCPSEH) | |||
|
註: 可依客戶特殊需求設計
| 料號標識 (TCPSEH) | ||||||||||||||||||||||||||||||
| TCPSE | H | - | 7060 | - | 301 | TR | ||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||
