訊號線用共模濾波器-薄型化共模電感 (TCPWCS) 低厚度型
共模扼流圈廣泛應用於高速串行數據傳輸，特別是當傳輸介質是連接兩個子系統的電纜時。旨在用於減少電纜的電磁輻射，並有助於滿足法規要求。由於共模扼流圈直接在數據通路中，它們的電氣特性會影響通過電纜傳輸的差分信號的性能。德銘特電子共模扼流圈堅固的結構，優良電氣特性和多樣規格參數，為硬件工程師提供了選擇，及正確組件應用信息。
德銘特電子 (TCPWCS) 提供完整共模電感尺寸 1.6 x 0.8 mm (0603) 及 2.0 x 1.2 mm (0805)，厚度僅 0.8mm 和 0.9 mm (最大高度)。使它們成為目前最超薄的共模扼流圈。直流阻抗 DCR 從 0.25 歐姆到 0.80 歐姆，額定電流達 500 mA，範圍寬廣電感值可滿足多方面設計要求。所有 (TCPWCS)共模扼流圈為無鹵素，符合 RoHS 標準，Lead-Free 無鉛要求。
TCPWCS-160808/201209 系列，常應用於板卡設計中，起 EMI 濾波作用，可抑制高速信號線產生的電磁波向外輻射發射。卓越的溫度穩定性，性能的變化接近於線性。有效地抑制高共模噪音及低差模噪聲，穩定高速信號波形，提高電子設備抗干擾能力，是雜訊抑制最佳對策。
德銘特可根據要求提供定制。德銘特也可以生產超出這些規格的電感器。與 TDK、Murata 共模電感、及 Vishay 共模扼流圈兼容。產品符合 RoHS，無鉛焊接技術及 100% 無鉛，充分滿足客戶及環境保護。聯繫我們的銷售部門以獲取更詳細的信息。
下載 PDF 版本: 訊號線用共模濾波器-薄型化共模電感 (TCPWCS) 低厚度型。
特性 :- 低厚度和小尺寸設計。
- 0805 , 0603 繞線芯片工藝標準。
- 在較高頻率 500MHz 以上 , 有最佳 EMI 抑制效果。
- 對信號波形影響小。
- 防止高速信號輻射 , 如 USB 2.0 , IEEE1394 或 LAN 接口。
- 適用於 NB , DSC , 移動設備設計。

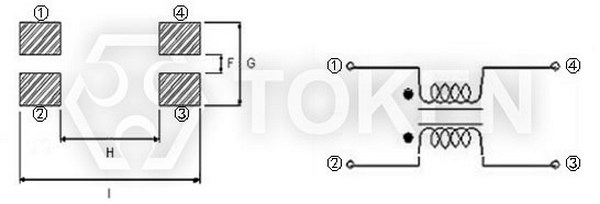

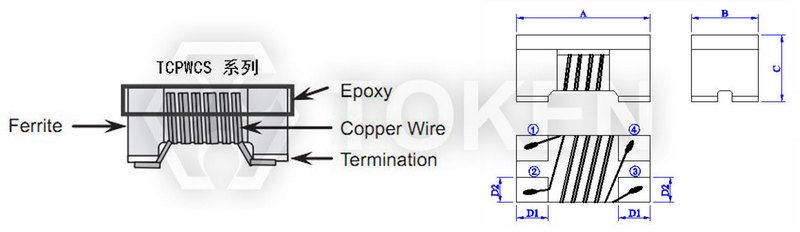

| 尺寸結構圖 (TCPWCS) | |||||||||||
|
|||||||||||
| 型號 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
| TCPWCS-160808 (0603) |
1.60±0.20 (0.063±0.008) |
0.80±0.30 (0.031±0.012) |
0.80±0.20 (0.031±0.008) |
0.30 (0.012) |
0.30 (0.012) |
0.30 (0.012) |
1.00 (0.039) |
0.70 (0.028) |
2.10 (0.083) |
||
| TCPWCS-201209 (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.30 (0.047±0.012) |
0.90±0.20 (0.035±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
||
| 電器特性規格 (TCPWCS-160808) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 ±% | 測試頻率 (MHz) Max. |
直流電阻 (Ω) Max. |
額定電流 (mA) Max. |
| 100MHz | |||||
| TCPWCS-160808-100TR | 10 | 25% | 100 | 0.30 | 500 |
| TCPWCS-160808-200TR | 20 | 25% | 100 | 0.40 | 400 |
| TCPWCS-160808-300TR | 30 | 25% | 100 | 0.45 | 350 |
| TCPWCS-160808-450TR | 45 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-600TR | 60 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-670TR | 67 | 25% | 100 | 0.50 | 300 |
| TCPWCS-160808-900TR | 90 | 25% | 100 | 0.55 | 250 |
| TCPWCS-160808-121TR | 120 | 25% | 100 | 0.80 | 200 |
| TCPWCS-160808-161TR | 160 | 25% | 100 | 0.80 | 200 |

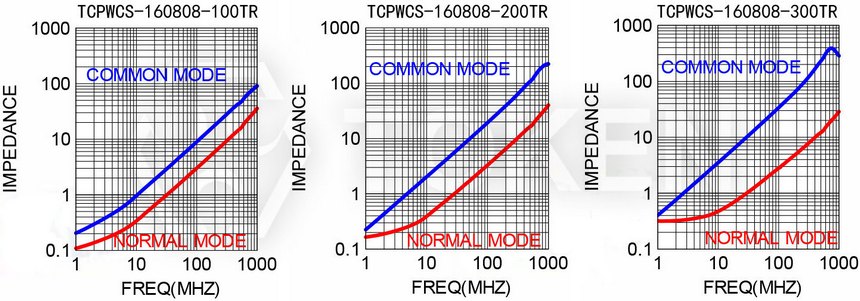

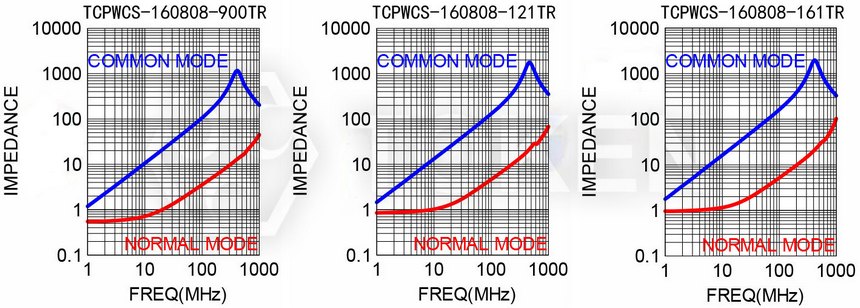

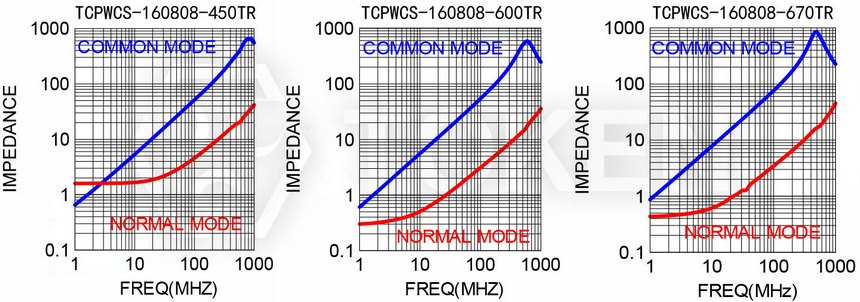

| 阻抗 VS 頻率曲線圖 (TCPWCS-160808) | |||
|
註: 工作溫度: -40°C+85°C.
| 電氣特性規格 (TCPWCS-201209) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 ±% | 測試頻率 (MHz) Max. |
直流電阻 (Ω) Max. |
額定電流 (mA) Max. |
| 100MHz | |||||
| TCPWCS-201209-120TR | 12 | 25% | 100 | 0.25 | 500 |
| TCPWCS-201209-900TR | 90 | 25% | 100 | 0.35 | 400 |
| TCPWCS-201209-121TR | 120 | 25% | 100 | 0.40 | 500 |
| TCPWCS-201209-181TR | 180 | 25% | 100 | 0.50 | 250 |

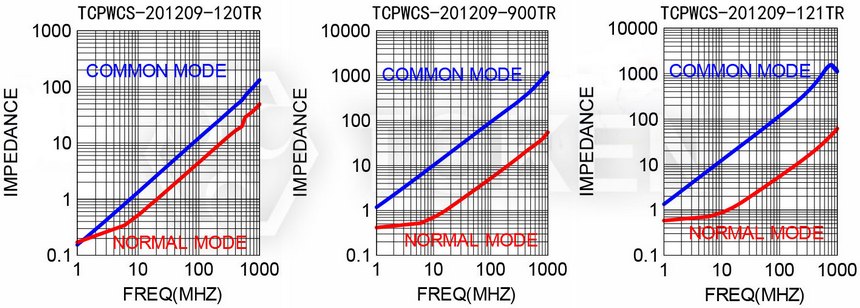

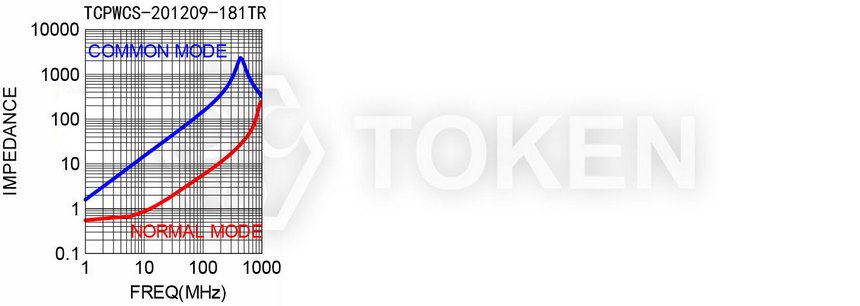

| 阻抗 VS 頻率曲線圖 (TCPWCS-201209) | ||
|
註: 工作溫度: -40°C+85°C.
| 料號標識 (TCPWCS) | ||||||||||||||||||||||||||||||||||||||
| TCPWC | S | - | 160808 | 900 | TR | |||||||||||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||
