DC電源線信號濾波 大電流共模電感扼流圈 (TCSG) 電源線用

大電流共模電感扼流圈 - TCSG 系列

通常共模扼流電感設計,是通過差模電流使 2 個線圈中產生的磁通量在最大限度內相互抵消。部分的共模扼流電感並不能抵消所有磁通量,而是設計成洩漏掉一些磁通量。這部分殘留的磁通量產生差模阻抗,使電源線中高速信號不能通過,所以也不必擔心會對信號產生影響,可以有效的除去電源線的噪聲,這樣設計有利於共模和差模。這一類的共模扼流圈電感亦被稱為電源濾波器。

但是,如果差模電流變大的話,漏磁通量也會變大,容易發生磁飽和現象,這種現像普遍存在差模磁通量殘留的共模扼流圈。所以電源線中差模電流流出越大,對磁飽和的影響也就相對越大。因此,使用這種類型的共模扼流圈時,需要在安全範圍內使用,不會因為磁飽和積累現象而引起性能的降低。

線路旁通電容器 (line bypass capacitors) 和共模扼流圈可除去共模噪聲,跨線電容器 (Across-the-line capacitors) 可除去差模噪聲。線路旁通電容器的靜電容量增加,就可以除低頻率的共模噪聲。但電容量變大,流向表面的電流也會變大,因此務必要控制在一定值以下使用以避免危險。在線路旁通電容器不能覆蓋的低頻領域,共模扼流圈電感 (TCSG) 的重要性就體現出來了。當然,不同場合使用普通模式扼流線圈也可除去差模噪聲的效果。

TCSG-750603/100805/121006 系列,適用在電腦的開關電源中,過濾共模的電磁干擾信號。廣泛用于電子測量儀器、計算機機房設備、高頻電路、數字電路、模擬電路、開關電源、測控系統等領域。小尺寸體積、降低成本。卓越的溫度穩定性,性能的變化接近於線性。有效地抑制高共模噪音及低差模噪聲,穩定高速信號波形,提高電子設備抗干擾能力,是雜訊抑制最佳對策。

德銘特電子提供的共模扼流電感 (TCSG) 尺寸範圍齊全,符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容,充分滿足客戶及環境保護的要求。

下載 PDF 版本: DC電源線信號濾波 大電流共模電感扼流圈 (TCSG) 電源線用

特性 :
  1. 高阻抗共模噪聲和低阻抗差模信號。
  2. 大額定電流、寬帶窄帶阻抗曲線。
  3. 可提供貼片、插件型電感。
用途 :
  1. 防止計算機或電子產品線路和電源線信號上的共模噪聲。
電器特性及尺寸 (TCSG) 單位:mm

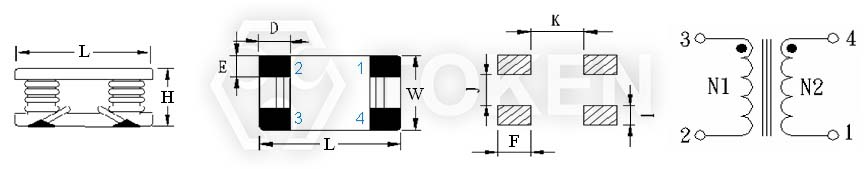

EMI 濾波器電感 (TCSG) 結構圖
大電流共模扼流電感器 (TCSG) 結構圖
型號 L W H D E F I J K 基座 繞線 Z @
100MHz (Ω)
Min.
額定電流
(mA)
RDC (Ω)
Max.
TCSG-750603 7.5±0.3 6.0±0.5 3.2±0.3 2.5 1.5 3.1 2.4 1.0 1.5 SMD-4P φ0.35×2.5TS×2 200 2000 0.020
TCSG-100805 10.6 max 8.7 max 5.0±0.5 2.5 2.1 4.2 3.0 2.0 3.6 SMD-4P φ0.55×4.5TS×2 400 4000 0.045
TCSG-121006 12.0±0.5 10.0±0.5 6.0±0.5 3.5 2.0 4.75 4.5 3.0 4.5 SMD-4P φ0.50×4.5TS×2 400 5000 0.025

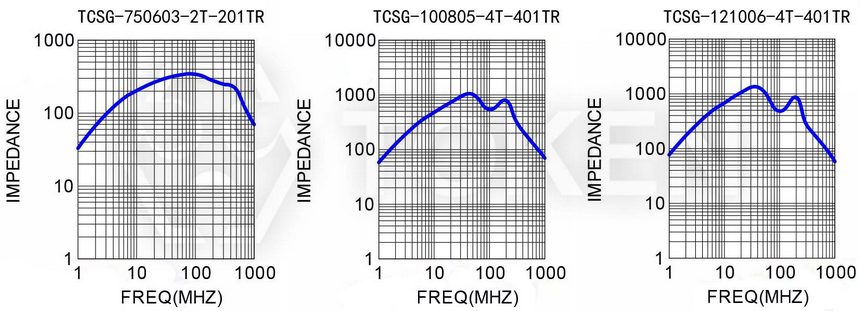

阻抗 VS 頻率曲線圖 (TCSG)
阻抗 VS 頻率曲線圖 (TCSG)
料號標識 (TCSG)
TCSG - 121006 - 4T - 401 TR
1 2 3 45
型號
TCSG

尺寸
750603 7.5×6.0×3.2
100805 10.6×8.7×5.0
121006 12.0×10.0×6.0

磁芯結構
2T
4T

阻抗(Ω)
201 200Ω
401 400Ω
包裝方式
P 散裝
TR 編帶卷裝
