共模電感濾波器 共模扼流圈 (TCPWCH) For USB, IEEE 394, Lan Interface
德銘特 TCPWCH 系列共模濾波器電感 (Common Mode Choke)，簡稱共模電感，巴伦器，或共模扼流圈。採用鐵氧体磁心雙線并繞設計，具有極高的始導磁率，對干擾具有極好的抑制作用；高飽和磁感應強度，在電流強干擾的場合不易磁化到飽和。卓越的溫度穩定性，性能的變化接近於線性。有效地抑制高共模噪音及低差模噪聲，穩定高速信號波形，提高電子設備抗干擾能力，是雜訊抑制最佳對策。
德銘特電子提供完整共模電感標準貼片尺寸 0805，1206，1810，1812，其對應厚度僅 1.2 mm，2.0 mm，2.2 mm，和 2.8 mm，使其成為超薄片式共模扼流圈。阻抗範圍齊全從 12 Ω 到 5800 Ω，
(TCPWCH)電氣性能具有高差模截止頻率，及在寬範圍的頻率內共模噪聲衰減，使其成為理想的選擇，適合抑制超高速信號線的噪聲，如 Display Port，DVI，USB 3.x，和 HDMI 2.0。扼流圈 (TCPWCH) 也適用於高速差分信號線，如 USB，IEEE1394，LVDS，且兼容於 USB Type-C 規範。
德銘特可根據要求提供定制，也可以生產超出這些規格的電感器。與 TDK、Murata 共模電感、及 Vishay 共模扼流圈兼容。產品符合 RoHS，無鉛焊接技術及 100% 無鉛，充分滿足客戶及環境保護。更詳細的信息，請聯繫我們的銷售部門。
下載 PDF 版本: 共模電感濾波器 共模扼流圈 (TCPWCH)。
特性 :- 推薦焊接方式：回流焊。
- 超薄厚度，精巧 SMD 尺寸設計，0805/1206/1810/1812。
- 雜訊抑制對策佳，高共模噪音抑制和低差模噪聲信號抑制。
- 抑制低差模噪聲信號，減少在高速信號中的干擾源。
- 針對高速信號輻射發射的預防措施，如 USB，IEEE 1394（Firewire）或 LAN 網絡介面。
- 個人電腦及周邊設備的 USB 線路。
- DVC，STB 的 IEEE 1394 線路。
- 液晶顯示面板，低壓微分信號。
| 結構圖及規格尺寸 訊號用 (TCPWCH-2012/3216/4525/4532/453226/453228) | |||||||||||
|
|||||||||||
| 型號 | A | B | C | D1 TYP |
D2 TYP |
F TYP |
G TYP |
H TYP |
I TYP |
||
|
TCPWCH-2012 (0805) |
2.00±0.20 (0.079±0.008) |
1.20±0.20 (0.047±0.008) |
1.20±0.20 (0.047±0.008) |
0.45 (0.018) |
0.40 (0.016) |
0.40 (0.016) |
1.20 (0.047) |
0.80 (0.031) |
2.60 (0.102) |
||
|
TCPWCH-3216 (1206) |
3.20±0.20 (0.126±0.008) |
1.60±0.20 (0.063±0.008) |
2.00±0.20 (0.079±0.008) |
0.60 (0.024) |
0.60 (0.024) |
0.40 (0.016) |
1.60 (0.063) |
1.60 (0.063) |
3.70 (0.146) |
||
|
TCPWCH-4525 (1810) |
4.80±0.20 (0.189±0.008) |
2.80±0.20 (0.110±0.008) |
2.20±0.20 (0.087±0.008) |
0.75 (0.030) |
0.75 (0.030) |
0.70 (0.027) |
2.70 (0.106) |
3.00 (0.118) |
5.50 (0.216) |
||
|
TCPWCH-4532 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.80±0.20 (0.110±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||
|
TCPWCH-453226 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.60±0.20 (0.102±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||
|
TCPWCH-453228 (1812) |
4.50±0.20 (0.177±0.008) |
3.20±0.20 (0.126±0.008) |
2.80±0.20 (0.110±0.008) |
1.00 (0.039) |
1.00 (0.039) |
0.40 (0.016) |
3.60 (0.141) |
2.10 (0.082) |
4.90 (0.192) |
||
| 電氣特性規格 訊號用 (TCPWCH-2012) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 (±)% | 測試頻率 (MHz) | 直流阻抗 (Ω) Max. | 定格電流 (mA) Max. |
| TCPWCH-2012-120TR | 12 | 25% | 100 | 0.20 | 450 |
| TCPWCH-2012-240TR | 24 | 25% | 100 | 0.25 | 420 |
| TCPWCH-2012-320TR | 32 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-500TR | 50 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-670TR | 67 | 25% | 100 | 0.25 | 400 |
| TCPWCH-2012-750TR | 75 | 25% | 100 | 0.70 | 280 |
| TCPWCH-2012-900TR | 90 | 25% | 100 | 0.30 | 400 |
| TCPWCH-2012-121TR | 120 | 25% | 100 | 0.30 | 370 |
| TCPWCH-2012-141TR | 140 | 25% | 100 | 0.32 | 360 |
| TCPWCH-2012-161TR | 160 | 25% | 100 | 0.35 | 350 |
| TCPWCH-2012-181TR | 180 | 25% | 100 | 0.35 | 330 |
| TCPWCH-2012-201TR | 200 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-221TR | 220 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-261TR | 260 | 25% | 100 | 0.40 | 300 |
| TCPWCH-2012-371TR | 370 | 25% | 100 | 0.45 | 280 |

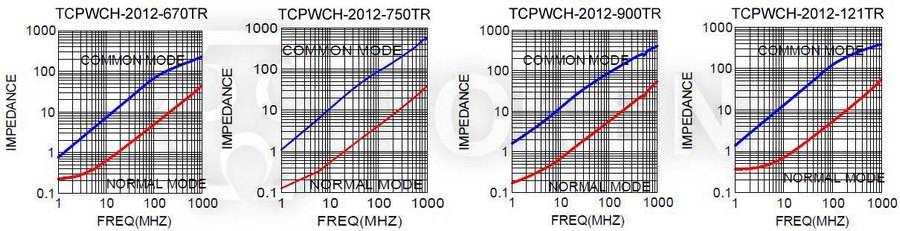

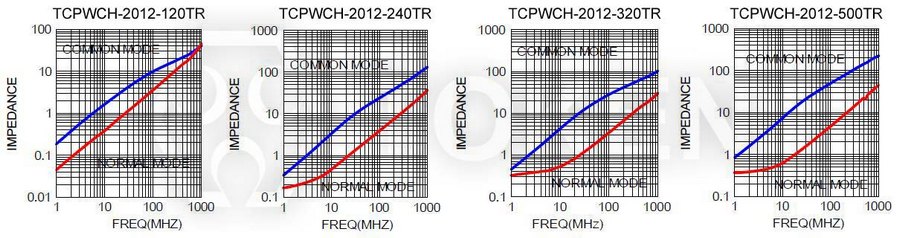

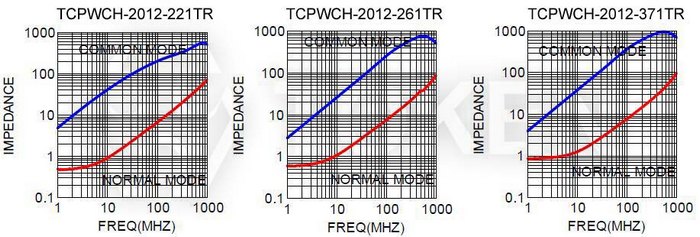

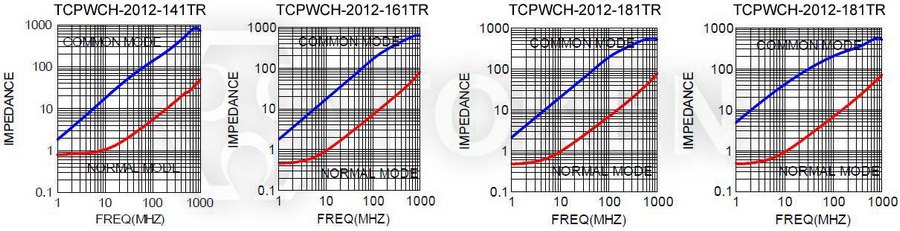

| 阻抗 VS 頻率 曲線圖 (TCPWCH-2012) |
 |
 |
 |
 |
| 電氣特性規格 訊號用 (TCPWCH-3216) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 (±)% | 測試頻率 (MHz) | 直流阻抗 (Ω) Max. | 定格電流 (mA) Max. |
| TCPWCH-3216-330TR | 33 | 25% | 100 | 0.20 | 400 |
| TCPWCH-3216-500TR | 50 | 25% | 100 | 0.25 | 400 |
| TCPWCH-3216-900TR | 90 | 25% | 100 | 0.30 | 400 |
| TCPWCH-3216-121TR | 120 | 25% | 100 | 0.30 | 400 |
| TCPWCH-3216-161TR | 160 | 25% | 100 | 0.40 | 350 |
| TCPWCH-3216-221TR | 220 | 25% | 100 | 0.45 | 300 |
| TCPWCH-3216-261TR | 260 | 25% | 100 | 0.50 | 310 |
| TCPWCH-3216-501TR | 500 | 25% | 100 | 0.80 | 260 |
| TCPWCH-3216-601TR | 600 | 25% | 100 | 0.80 | 260 |
| TCPWCH-3216-102TR | 1000 | 25% | 100 | 1.00 | 250 |
| TCPWCH-3216-222TR | 2200 | 25% | 100 | 1.20 | 200 |

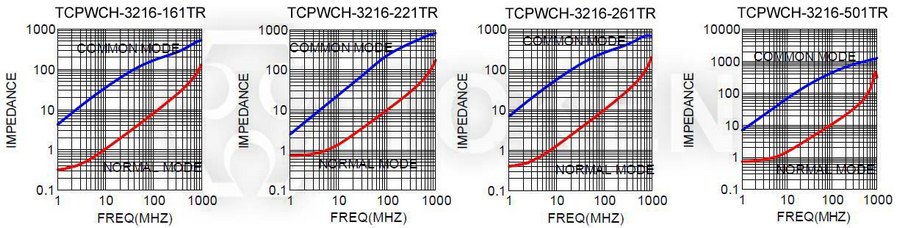

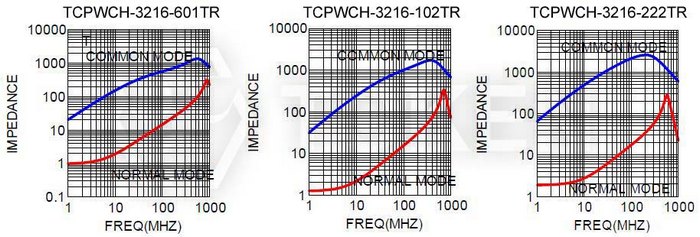

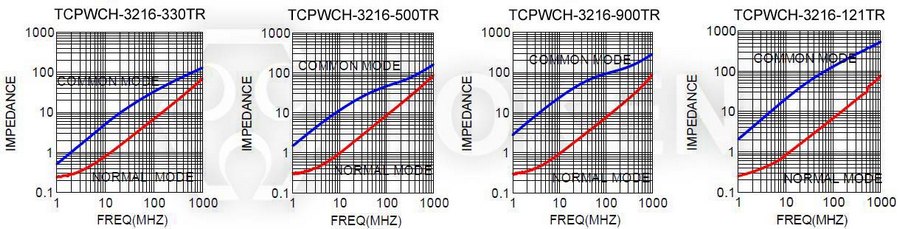

| 阻抗 VS 頻率 曲線圖 (TCPWCH-3216) |
 |
 |
 |
| 電氣特性規格 訊號用 (TCPWCH-4525) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 (±)% | 測試頻率 (MHz) | 直流阻抗 (Ω) Max. | 定格電流 (mA) Max. |
| TCPWCH-4525-600A30TR | 60 | 25% | 100 | 0.10 | 3000 |
| TCPWCH-4525-121A20TR | 120 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-221A20TR | 220 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-601A15TR | 600 | 25% | 100 | 0.30 | 1500 |
| TCPWCH-4525-601A20TR | 600 | 25% | 100 | 0.20 | 2000 |
| TCPWCH-4525-701A20TR | 700 | 25% | 100 | 0.15 | 2000 |
| TCPWCH-4525-102A10TR | 1000 | 25% | 100 | 0.40 | 1000 |
| TCPWCH-4525-122A10TR | 1200 | 25% | 100 | 0.40 | 1000 |
| TCPWCH-4525-142A10TR | 1400 | 25% | 100 | 0.40 | 1000 |

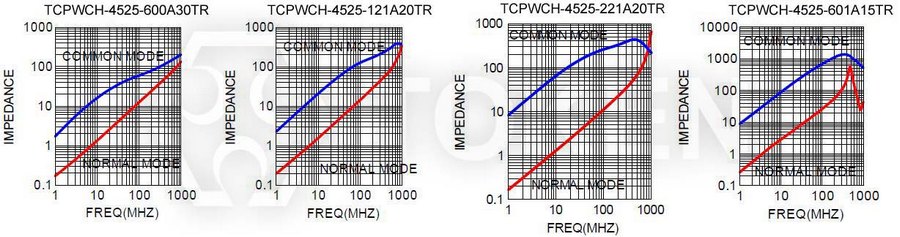

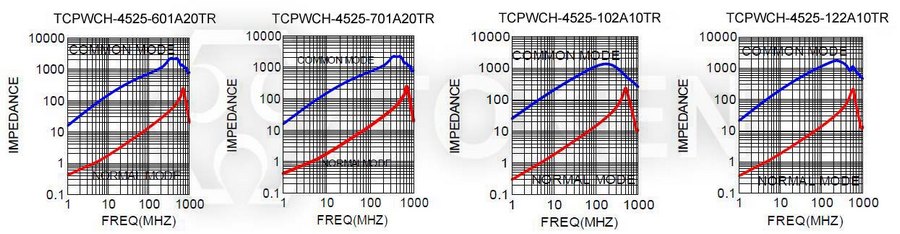

| 阻抗 VS 頻率 曲線圖 (TCPWCH-4525) |
 |
 |
 |
| 電氣特性規格 訊號用 (TCPWCH-4532) | |||||
| 產品料號 | 阻抗 (Ω) | 公差 (±)% | 測試頻率 (MHz) | 直流阻抗 (Ω) Max. | 定格電流 (mA) Max. |
| TCPWCH-453228-900A40TR | 90 | 25% | 100 | 0.050 | 4000 |
| TCPWCH-4532-231A35TR | 230 | 25% | 100 | 0.051 | 3500 |
| TCPWCH-4532-421A32TR | 420 | 25% | 100 | 0.052 | 3200 |
| TCPWCH-4532-601A25TR | 600 | 25% | 100 | 0.065 | 2500 |
| TCPWCH-4532-801A23TR | 800 | 25% | 100 | 0.100 | 2300 |
| TCPWCH-4532-901A22TR | 900 | 25% | 100 | 0.100 | 2200 |
| TCPWCH-4532-102A21TR | 1000 | 25% | 100 | 0.110 | 2100 |
| TCPWCH-4532-142A20TR | 1400 | 25% | 100 | 0.120 | 2000 |

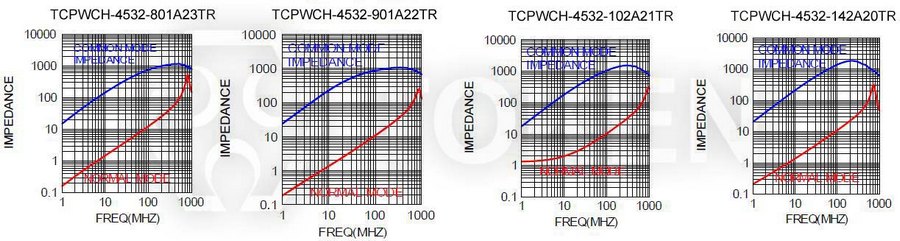

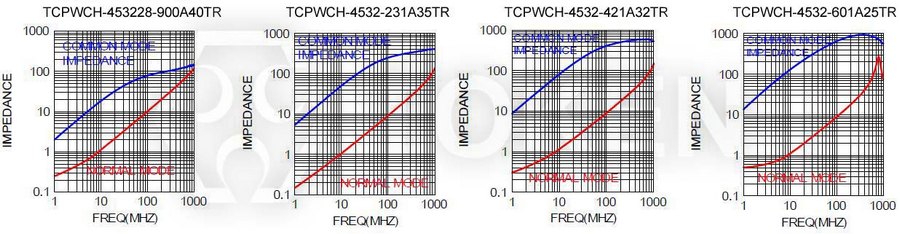

| 阻抗 VS 頻率 曲線圖 (TCPWCH-4532) |
 |
 |
| 電氣特性規格 訊號用 (TCPWCH-453226/453228) | ||||||
| 產品料號 | 電感量 (µH) 100KHz/100mV |
阻抗 (Ω) TYP 10MHz |
直流阻抗 (Ω) Max. |
定格電流 (mA) Max. |
定格電壓 (V) (DC) |
絕緣阻抗 (MΩ) Min. |
| TCPWCH-453226-101YTR | 100(+50/-30%) | 5800 | 2.0 | 250 | 50 | 10 |
| TCPWCH-453228-110YTR | 11(+50/-30%) | 600 | 0.6 | 250 | 50 | 10 |
| TCPWCH-453228-220YTR | 22(+50/-30%) | 1200 | 1.0 | 200 | 50 | 10 |
| TCPWCH-453228-510YTR | 51(+50/-30%) | 5800 | 1.0 | 200 | 50 | 10 |

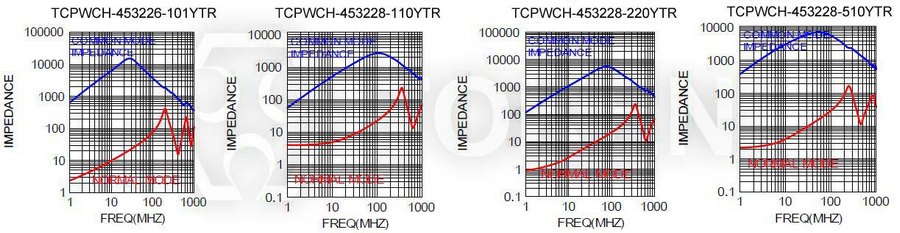

| 阻抗 VS 頻率 曲線圖 (TCPWCH-453226/453228) |
 |
| 電氣性能試驗 (TCPWCH) | ||
| 項目 | 說明 | 試驗條件 / 試驗方法 |
| 阻抗值 | Refer to standard electrical characteristic spec. |
LCR Meter HP 4291B |
| 直流阻抗 (RDC) | Micro-Ohm meter (GOM-801G) | |
| 耐電壓 (VDC) | 無明顯損傷 | 測試電壓：2.5 倍額定電壓 測試時間：60 秒. 充電電流：0.5mA |
| 額定電壓 (VDC) | 測試電壓：額定電壓 測試時間：1 到 5 秒. 充電電流：1mA |
|
| 絕緣電壓 (I.R.) | 充電電流：1 minute 10MΩ min |
|
| 機械性能試驗 (TCPWCH) | ||
| 項目 | 說明 | 試驗條件 / 試驗方法 |
| 黏著性試驗 (拉力測試) |
Base: 0805 ≥ 2 Lbs Cover: 0805 ≥ 1 Lbs Base: 1206 ≥ 4 Lbs Cover: 1206 ≥ 2 Lbs |
物件應焊在鍍錫銅板上 (232±5°C 10秒鐘)。震動測試儀應安裝在物件一側。 物件須能承受 2-4 Pounds 而不會鬆散 |
| 落下試驗 | 無明顯損傷 | 從每一邊及每一角依序釋落，共落下十次 落下高度：100厘米 重量：125g |
| 可焊性測試 | 覆蓋90%面積以上 | 電感須浸入 235±5°C 溶錫鍋內 5 秒鐘 |
| 振動測試 (低頻) |
無明顯損傷 | 1. 振幅：1.5 m/m 2. 頻率：10-55-10 Hz(1min) 3. 方向：X, Y, Z 4. 時間：2 Hrs/X, Y, Z |
| 耐熱性能試驗 (TCPWCH) | ||
| 項目 | 說明 | 試驗條件 / 試驗方法 |
| 低溫存儲測試 | 阻抗值變化範圍在 20% 以內﹐表面無明顯損傷。 | 1. 測試溫度：-40°C±2°C 2. 測試時間：1000±48 小時 3. 常溫放置1小時測量。 |
| 熱沖擊測試 |  循環5個周期 |
|
| 高溫存儲測試 | 1. 測試溫度：85°C±2°C 2. 測試時間：1000±48 小時 3. 常溫放置1小時測量。 |
|
| 耐濕測試 | 1. 測試溫度：40°C±2°C 2. 濕度：90% ~ 95% 3. 測試時間：48±2 小時 |
|
| 高溫負載測試 | 沒有明顯開路損傷 | 1. 測試溫度：85°C±2°C 2. 測試時間：96±12 小時 3. 負載︰允許直流電流 |
| 低溫負載測試 | 1. 測試溫度：-40°C±2°C 2. 測試時間：96±12 小時 3. 負載︰允許直流電流 |
|
註: 儲存溫度: 25±3°C; 溼度:<80%RH
| 料號標識 (TCPWCH-2012/3216) | |||||||||||||||||||||||||||||||||||
| TCPWC | H | - | 2012 | - | 120 | TR | |||||||||||||||||||||||||||||
 | | | | | |||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||
| 料號標識 (TCPWCH-4525/4532) | ||||||||||||||||||||||||||||||||||||||||||||
| TCPWC | H | - | 4525 | - | 600 | A30 | TR | |||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||
| 料號標識 (TCPWCH-453226/453228) | ||||||||||||||||||||||||||||||||||||||||
| TCPWC | H | - | 453226 | - | 101 | Y | TR | |||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||
