大電流電感 功率電感器 插件型 (TC1213)
德銘特 TC1213 系列小型固定電感器是將漆包線或絲包線直接繞在棒形、工字形、或王字形等磁芯上，外表裹覆環氧樹脂封裝在塑料殼中。
TC1213 大電流功率電感器，採用高定格電流設計，具有大電流低直流阻抗、散熱性佳、可靠性佳、體積小、重量輕、結構牢固（耐振、耐沖擊）、防潮性好、安裝方便、規格多樣化可供選擇等優點。
德銘特 TC1213 功率系列大電流電感器均符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標誌。提供完整線圈電感器尺寸，感量範圍齊全，可依客戶的需求製造，若需特殊規格型式，請與德銘特業務聯系。
下載 PDF 版本: 大電流電感 功率電感器 插件型 (TC1213)。
特性 :
- 大電流低直流阻抗
- 散熱性佳、可靠性佳
用途:
- 個人電腦之主機板
- 筆記型電腦之主機板

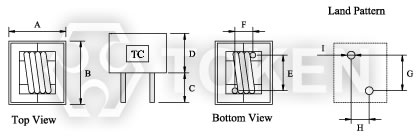

| 功率大電流型 (TC1213) 結構及尺寸 | ||||||||||
|
||||||||||
| 型號 | A(max) | B(max) | C ± 1.0 | D(max) | E(Ref.) | F(Ref.) | G | H | I | |
| TC1213 | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |
| TC1213A | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |
| TC1213B | 14.5 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |
| 註: 可依客戶特殊需求設計。 | ||||||||||
| 功率大電流型 (TC1213) 特性規格 | |||||
| 產品料號 | 電感值(µH) | 測試頻率(KHz) | 直流阻抗 (Ω)(max) | 瞬間電流 (A) (max) | 溫升電流 (A)(max) |
| TC1213 - R68N | 0.68 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213A - R33N | 0.33 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213B - 1R0N | 1.00 | 100 | 0.0015 | 35.00 | 20.00 |
註: 測試頻率：100KHz / 0.1V. 操作溫度：-40°C ~ +85°C感量下降 = 10% typ. 在峰值電流。ΔT=40°C 在 Irms 溫升。
|
|||||
| 功率大電流型 (TC1213) 料號標識 | |||||||||||||||||
| TC1213B | - | 1R0 | N | ||||||||||||||
 | | | |||||||||||||||
|
|
|
|||||||||||||||
