抗流電感 濾波電感 - TCRS 系列

抗流電感 濾波電感 閉磁式 (TCRS)

抗流電感器又稱為:扼流圈、扼流線圈、抗流線圈、差模電感器、阻流線圈,是用來限制交流電通過的線圈,分高頻阻流圈和低頻阻流圈。德銘特 TCRS 系列採用閉磁路構造設計,有結構性佳、體積小、高 Q 值、低成本等特點,適用於各種電子機器電源回路應用,如筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子產品等。

德銘特 TCRS 系列阻流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。TCRS 阻流線圈系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德銘特業務聯系,並提供更有競爭力的價格和快速交貨服務。

下載 PDF 版本: 抗流電感 濾波電感 閉磁式 (TCRS)

特性 :
  1. 閉磁路構造設計
  2. 各種電子機器電源回路應用
用途:
  1. 筆記型電腦、噴墨印表機、影印機、顯示監視器、
  2. 手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、
  3. 微波爐、照明設備、汽車電子產品
閉磁式 (TCRS) 結構及尺寸

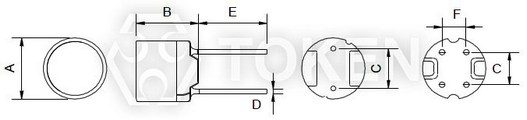

閉磁式抗流線圈電感器 (TCRS) 尺寸圖
閉磁式抗流線圈電感器 (TCRS) 尺寸圖
TCRS XXXX C TYPE
Part NO A±1.0 B±1.0 C D(Ref) E(Ref) F(Ref)
TCRS0606 6.0 6.5 4.0 0.5 15 FIG1
TCRS0807 7.8 7.5 5.0 0.7 15 FIG1
TCRS1008 10 8.5 5.0 0.7 15 FIG1(4.0±0.3)
TCRS1010 10 10.5 5.0 0.7 15 FIG1(4.0±0.3)

註: 可依客戶特殊需求設計。

閉磁式 (TCRS) 電性表
MARKING Inductance
(μH)
電感值
TCRS0606 TCRS0807 TCRS1008 TCRS1010
DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A)
100 10         0.05 2.80 0.023 3.51
120 12         0.06 2.50 0.024 3.24
150 15         0.07 2.30 0.036 2.88
180 18         0.08 2.10 0.039 2.61
220 22 0.13 0.96 0.08 1.6 0.09 2.00 0.042 2.34
270 27 0.18 0.87 0.10 1.4 0.10 1.76 0.045 2.16
330 33 0.21 0.78 0.14 1.3 0.11 1.60 0.057 1.89
390 39 0.26 0.72 0.15 1.2 0.12 1.38 0.076 1.80
470 47 0.29 0.66 0.17 1.1 0.14 1.28 0.10 1.62
560 56 0.33 0.60 0.19 0.99 0.15 1.20 0.11 1.44
680 68 0.36 0.55 0.21 0.89 0.16 1.00 0.15 1.35
820 82 0.39 0.50 0.27 0.81 0.18 0.96 0.16 1.26
101 100 0.54 0.45 0.32 0.74 0.20 0.92 0.19 1.08
121 120 0.62 0.41 0.36 0.67 0.24 0.80 0.21 0.99
151 150 0.72 0.37 0.51 0.60 0.35 0.73 0.23 0.90
181 180 0.88 0.34 0.57 0.55 0.40 0.64 0.26 0.82
221 220 0.99 0.30 0.76 0.50 0.54 0.61 0.29 0.74
271 270 1.52 0.27 0.86 0.45 0.76 0.56 0.36 0.67
331 330 1.69 0.25 0.97 0.41 0.86 0.50 0.51 0.61
391 390 1.85 0.23 1.28 0.37 0.93 0.44 0.69 0.55
471 470 2.85 0.21 1.44 0.34 1.23 0.41 0.98 0.51
561 560 3.21 0.19 1.62 0.31 1.34 0.38 1.10 0.46
681 680 3.60 0.17 2.07 0.28 1.53 0.34 1.20 0.42
821 820 4.87 0.16 2.33 0.26 2.10 0.32 1.30 0.38
102 1000 5.56 0.14 2.72 0.23 2.30 0.28 1.50 0.35
122 1200     3.98 0.21
152 1500     4.50 0.19
182 1800     6.81 0.17
222 2200     7.56 0.16
272 2700     8.54 0.14
332 3300     9.74 0.13
392 3900     12.9 0.12
472 4700     14.7 0.11
562 5600     20.4 0.099
682 6800     23.0 0.089
822 8200     30.6 0.081
103 10000     35.0 0.074
註:
  • 測試頻率:1KHz / 0.25V。
  • 操作溫度:-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。
閉磁式(TCRS) 料號標識
TCRS 0606 - 220 M

型號
TCRS
尺寸
0606 6.0×6.5mm
0807 7.8×7.5mm
1008 10.0×8.5mm
1010 10.0×10.5mm

電感值
220 22.00µH
101 100.00µH
102 1000.00µH
103 10000.00µH
誤差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
