對角插件式大電流功率電感器，提供額定直流電流高達 40 A 以滿足市場的需求。
隨著電子技術的發展和電氣工程的不斷進步，功率電感器也隨之不斷發展。作為電子產品和電氣工程設備中的重要組成部分，不論是在功率電感器的體積，還是在功率電感器的效能上，工程師對功率電感器的要求越來越高。同時，隨著科學技術的持續進步，功率電感器的發展也將越趨近低電壓、大電流、小型化發展。
德銘特電子功率大電流電感器 (TCDY) 由高磁化率鎳磁芯繞線集成電路結構。鎳芯大電流電感（TCDY）額定電流測量高達 DC 40 Amp，頻率高達 1.0 MHz，低直流阻抗，易散熱性。三種緊湊尺寸可供選擇，8.2mm x 8.2mm, 10.2mm x 10.2mm, 和 12.5mm x 12.5mm。優異的性能使其成為現今應用的理想選擇，主要應用於膝上筆記本電腦和桌面電腦的主板，電腦顯示卡，VGA 模組，電源系統和 VRM 應用。
德銘特 (TCDY) 大電流系列功率電感器均符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸，感量範圍齊全，可依客戶的需求製造，若需特殊規格型式，請與德銘特業務聯系。
下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDY)。
特長 :
- 屏蔽結構。低成本。
- 大電流，直流可達 40A。
- 高頻範圍可到 1.0MHz。
- 低阻抗。
- 環保物料。
用途:
- 適用於膝上筆記本電腦和桌面電腦的主板。
- 常規應用以及分佈式電源系統和 VRM 應用。
| 大電流對角位插件式 (TCDY0806/1108/1310) 結構尺寸 (單位: mm) | ||

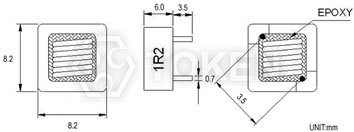

| TCDY0806 |
|
 |

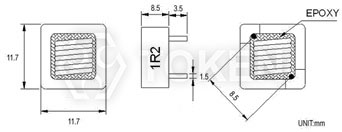

| TCDY1108 |
|
 |
| TCDY1310 |
|
 |
| 大電流對角位插件式 (TCDY0806) 特性規格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY0806-R47M | 0.47 | 1.9 | 22.0 | 1.0/100k |
| TCDY0806-R60M | 0.60 | 1.9 | 21.0 | 1.0/100k |
| TCDY0806-R80M | 0.80 | 2.9 | 17.0 | 1.0/100k |
| TCDY0806-1R0M | 1.00 | 4.3 | 14.0 | 1.0/100k |
註:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
| 大電流對角位插件式 (TCDY1108) 特性規格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY1108-R47MB | 0.47 | 0.8 | 38.0 | 100k/0.1v |
| TCDY1108-R60MB | 0.60 | 0.8 | 38.0 | 100k/0.1v |
| TCDY1108-R80MB | 0.80 | 1.3 | 31.0 | 100k/0.1v |
| TCDY1108-1R0MB | 1.00 | 1.3 | 31.0 | 100k/0.1v |
| TCDY1108-1R5MB | 1.50 | 1.8 | 26.0 | 100k/0.1v |
| TCDY1108-2R0MB | 2.00 | 3.3 | 20.0 | 100k/0.1v |
| TCDY1108-3R3MB | 3.30 | 6.3 | 14.0 | 100k/0.1v |
註:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
| 大電流對角位插件式 (TCDY1310) 特性規格 | ||||
| Part No | L (µH) | DCR Max. (mΩ) | IDC Max. (A) | Test Freq. (Hz) |
| TCDY1310-R47MB | 0.47 | 0.75 | 40 | 100k/0.1v |
| TCDY1310-R60MB | 0.60 | 0.75 | 40 | 100k/0.1v |
| TCDY1310-R80MB | 0.80 | 0.75 | 39 | 100k/0.1v |
| TCDY1310-1R0MB | 1.0 | 1.15 | 32 | 100k/0.1v |
| TCDY1310-1R5MB | 1.5 | 1.85 | 26 | 100k/0.1v |
| TCDY1310-2R0MB | 2.0 | 3.0 | 21 | 100k/0.1v |
| TCDY1310-2R4MB | 2.4 | 3.0 | 20 | 100k/0.1v |
| TCDY1310-3R3MB | 3.3 | 4.3 | 17 | 100k/0.1v |
註:
- 電感值測試 @ 100KHz , 0.1V。
- 電感值下降 10% 等級 @ 額定 isat。
- Δ T = 40 °C 溫升 @ irms。
- 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
- 電氣規格 @ +25 °C。
| 大電流功率電感器 (TCDY) 料號標識 | ||||||||||||||||||||||||||||||||||
| TCDY | 1310 | - | R22 | M | ||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||
