超薄型大電流功率電感器(TCDA),對角位插件式設計,能提高便攜式設備的效率。

對角位插件式大電流功率電感器 - TCDA 系列

超薄型,大電流,功率電感器 (TCDA) 將移動電話、相機、筆記本電腦的磁盤驅動器、及便攜式音頻播放器,整合到更加狹小的電路板空間中。(TCDA) 滿足直流轉換器和電路板上對大功率轉化終端元件高效率要求。功率大電流電感器 (TCDA) 系列,採對角位插件式,具有大電流、低直流阻抗、高頻率,易散熱性、高可靠性優點,主要應用於個人電腦,及筆記型電腦,PC 顯示卡,VGA 模組。

德銘特 TCDA 大電流系列功率電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德銘特業務聯系。

下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDA)

特性 :
  1. 低阻抗。
  2. 對角位插件式。
  3. 低高度: 7.5mm ~ 10.0mm。
  4. 高頻率 (最高至 1MHz)。
  5. 耐大電流: 12 ~ 45 安培。
用途:
  1. 筆記型電腦。
  2. PC 顯示卡,VGA模組。
  3. 直流對直流轉換器 - 電源分配系統或 VRM 應用。
  4. 薄型板上電源供應交換模組。
  5. 一般應用型電感。
大電流對角位插件式 (TCDA0707/0808/1210/1010A/1312) 結構尺寸 (單位: mm)

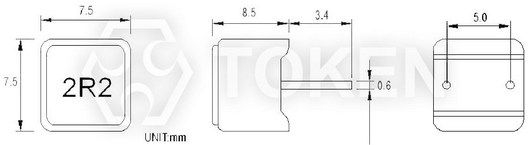

TCDA0707

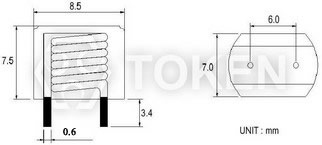

TCDA0808

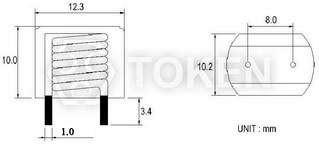

TCDA1210

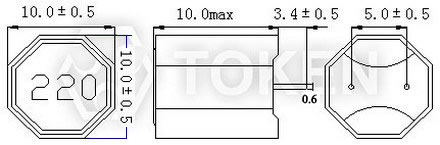

TCDA1010A

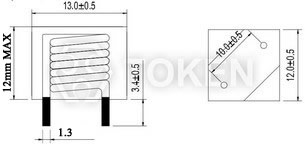

TCDA1312
大電流對角位插件式 (TCDA0707) 特性規格
PART NO L (µH) DCR Max. (mΩ) IDC Max. (A) TEST FREQ. (Hz)
TCDA0707-R56MB 0.56 2.50 32 100k/0.1v
TCDA0707-1R0MB 1.00 5.6 21 100k/0.1v
TCDA0707-1R5MB 1.5 7.5 18 100k/0.1v
TCDA0707-2R2MB 2.2 10.00 16 100k/0.1v
TCDA0707-2R8MB 2.8 11.8 15 100k/0.1v
TCDA0707-3R3MB 3.3 13.6 14 100k/0.1v
TCDA0707-4R7MB 4.7 17.00 12 100k/0.1v
註:
  • Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
  • Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
  • 測試條件: Ta = 25°C。
  • 測試條件: 100 KHZ 0.1V。
  • 包裝: 散裝。
  • 除上述常用類型外 , 還可根據您的要求進行特殊設計。
  • 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA0808) 特性規格
PART NO L (µH) DCR Max. (mΩ) IDC Max. (A) TEST FREQ. (Hz)
TCDA0808-R56MB 0.56 2.50 32 100k/0.1v
TCDA0808-1R0MB 1.00 5.6 21 100k/0.1v
TCDA0808-1R5MB 1.5 7.5 18 100k/0.1v
TCDA0808-2R2MB 2.2 10.00 16 100k/0.1v
TCDA0808-2R8MB 2.8 11.8 15 100k/0.1v
TCDA0808-3R3MB 3.3 13.6 14 100k/0.1v
TCDA0808-4R7MB 4.7 17.00 12 100k/0.1v
註:
  • Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
  • Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
  • 測試條件: Ta = 25°C。
  • 測試條件: 100 KHZ 0.1V。
  • 包裝: 散裝。
  • 除上述常用類型外 , 還可根據您的要求進行特殊設計。
  • 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1010A) 特性規格
PART NO L (µH) DCR Max. (mΩ) IDC Max. (A) TEST FREQ. (Hz)
TCDA1010A-100MB 10 16.00 lsat 9.0A / lrms 5.0A 100k/0.1v
TCDA1010A-150MB 15 28.00 lsat 7.0A / lrms 4.5A 100k/0.1v
TCDA1010A-220MB 22 32.00 lsat 6.0A / lrms 4.0A 100k/0.1v
TCDA1010A-330MB 33 52.00 lsat 5.0A / lrms 3.5A 100k/0.1v
TCDA1010A-470MB 47 80.00 lsat 3.0A / lrms 2.0A 100k/0.1v
註:
  • Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
  • Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
  • 測試條件: Ta = 25°C。
  • 測試條件: 100 KHZ 0.1V。
  • 包裝: 散裝。
  • 除上述常用類型外 , 還可根據您的要求進行特殊設計。
  • 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1210) 特性規格
PART NO L (µH) DCR Max. (mΩ) IDC Max. (A) TEST FREQ. (Hz)
TCDA1210-R22MB 0.22 0.60 56 100k/0.1v
TCDA1210-R33MB 0.33 0.80 48 100k/0.1v
TCDA1210-R39M-B 0.39 0.80 48 100k/0.1v
TCDA1210-R47M-B 0.47 1.00 40 100k/0.1v
TCDA1210-R56M-B 0.56 1.00 40 100k/0.1v
TCDA1210-R68M-B 0.68 1.00 40 100k/0.1v
TCDA1210-R80M-B 0.80 1.25 36 100k/0.1v
TCDA1210-1R0M-B 1.00 2.00 32 100k/0.1v
TCDA1210-1R5M-B 1.50 3.50 30 100k/0.1v
TCDA1210-2R2M-B 2.20 5.00 24 100k/0.1v
TCDA1210-2R8M-B 2.80 6.40 20 100k/0.1v
TCDA1210-3R3M-B 3.30 7.70 16 100k/0.1v
TCDA1210-4R7M-B 4.70 10.00 15 100k/0.1v
註:
  • Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
  • Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
  • 測試條件: Ta = 25°C。
  • 測試條件: 100 KHZ 0.1V。
  • 包裝: 散裝。
  • 除上述常用類型外 , 還可根據您的要求進行特殊設計。
  • 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流對角位插件式 (TCDA1312) 特性規格
PART NO L (µH) DCR Max. (mΩ) IDC Max. (A) TEST FREQ. (Hz)
TCDA1312-R33MB 0.33 0.6 40 100k/0.1v
TCDA1312-R39MB 0.39 0.65 39 100k/0.1v
TCDA1312-R47MB 0.47 0.68 38 100k/0.1v
TCDA1312-R56MB 0.56 0.68 38 100k/0.1v
TCDA1312-R68MB 0.68 0.85 35 100k/0.1v
TCDA1312-R80MB 0.80 0.90 33 100k/0.1v
TCDA1312-1R0MB 1.00 1.25 28 100k/0.1v
TCDA1312-1R5MB 1.5 1.65 25 100k/0.1v
註:
  • Ims: 電流值表示線圈的溫升 40°C ( trpcial )。
  • Isat: 電流值表示電感下降 20% 從其無直流電流的初始值 ( trpcial )。
  • 測試條件: Ta = 25°C。
  • 測試條件: 100 KHZ 0.1V。
  • 包裝: 散裝。
  • 除上述常用類型外 , 還可根據您的要求進行特殊設計。
  • 額定溫度:操作溫度 -55°C to ~ 125°C。
大電流功率電感器 (TCDA) 料號標識
TCDA 1312 - R22 M

型號
TCDA
尺寸
0707 7.5×7.5mm
0808 8.5×7.0mm
1210 12.3×10.2mm
1010A 10.0×10.0mm
1312 13.0×12.0mm

電感值
R22 0.22µH
1R0 1.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
