德銘特 TCRB 系列阻流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。
阻流線圈又稱為:扼流圈、扼流線圈、差模電感器,是用來限制交流電通過的線圈,分高頻阻流圈和低頻阻流圈。採用開磁路構造設計,用 PVC 或 UL 熱縮套管保護,有立式和臥式結構,有結構性佳、體積小、高 Q 值、低成本等特點,適用於筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子産品等。
德銘特 TCRB 阻流線圈系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
下載 PDF 版本: 阻流線圈電感器 (TCRB)。

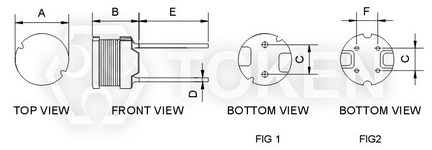

TCRB 系列扼流線圈 結構及尺寸 | |||||||
|
|||||||
Part NO | A±1.0 | B±1.0 | C | D(Ref) | E(Ref) | F(Ref) | |
TCRB0605 | 6.0 | 5.5 | 4.0 | 0.5 | 15 | FIG1 | |
TCRB0606 | 6.0 | 6.5 | 4.0 | 0.5 | 15 | FIG1 | |
TCRB0805 | 7.8 | 6.0 | 5.0 | 0.6 | 15 | FIG1 | |
TCRB0807 | 7.8 | 7.5 | 5.0 | 0.6 | 15 | FIG1 | |
TCRB0809 | 7.8 | 9.5 | 5.0 | 0.6 | 15 | FIG1 | |
TCRB1006 | 10 | 6.5 | 5.0 | 0.65 | 15 | FIG2(4.0±0.5) | |
TCRB1008 | 10 | 8.5 | 5.0 | 0.65 | 15 | FIG2(4.0±0.5) | |
TCRB1010 | 10 | 10.5 | 5.0 | 0.65 | 15 | FIG2(4.0±0.5) | |
TCRB1014 | 10 | 14.5 | 5.0 | 0.65 | 15 | FIG1 |
註: 可依客戶特殊需求設計。
扼流線圈 (TCRB 0*) 電性表 | |||||||||||
MARKING |
Inductance (µH) 電感值 |
TCRB0605 | TCRB0606 | TCRB0805 | TCRB0807 | TCRB0809 | |||||
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) | ||
100 | 10 | 0.07 | 2.5 | 0.05 | 2.9 | 0.04 | 2.6 | ||||
120 | 12 | 0.08 | 2.4 | 0.06 | 2.5 | 0.04 | 2.6 | ||||
150 | 15 | 0.09 | 2.1 | 0.07 | 2.2 | 0.05 | 2.1 | ||||
180 | 18 | 0.10 | 2.0 | 0.08 | 1.9 | 0.05 | 2.0 | ||||
220 | 22 | 0.18 | 0.90 | 0.11 | 1.27 | 0.12 | 1.7 | 0.09 | 1.8 | 0.06 | 1.7 |
270 | 27 | 0.21 | 0.81 | 0.14 | 1.14 | 0.14 | 1.6 | 0.11 | 1.7 | 0.06 | 1.6 |
330 | 33 | 0.27 | 0.74 | 0.17 | 1.03 | 0.17 | 1.4 | 0.13 | 1.5 | 0.07 | 1.4 |
390 | 39 | 0.29 | 0.68 | 0.19 | 0.95 | 0.21 | 1.3 | 0.14 | 1.3 | 0.08 | 1.4 |
470 | 47 | 0.34 | 0.62 | 0.23 | 0.87 | 0.24 | 1.2 | 0.15 | 1.3 | 0.1 | 1.3 |
560 | 56 | 0.42 | 0.57 | 0.26 | 0.80 | 0.31 | 1.1 | 0.18 | 1.2 | 0.11 | 1.2 |
680 | 68 | 0.48 | 0.51 | 0.28 | 0.72 | 0.34 | 1.0 | 0.2 | 1.1 | 0.14 | 1.1 |
820 | 82 | 0.55 | 0.47 | 0.39 | 0.66 | 0.4 | 0.93 | 0.24 | 1.0 | 0.16 | 1.0 |
101 | 100 | 0.68 | 0.42 | 0.43 | 0.59 | 0.52 | 0.81 | 0.28 | 0.89 | 0.19 | 0.9 |
121 | 120 | 0.77 | 0.39 | 0.54 | 0.54 | 0.59 | 0.76 | 0.36 | 0.81 | 0.22 | 0.82 |
151 | 150 | 0.95 | 0.35 | 0.64 | 0.48 | 0.71 | 0.67 | 0.42 | 0.72 | 0.27 | 0.74 |
181 | 180 | 1.15 | 0.32 | 0.74 | 0.44 | 0.89 | 0.62 | 0.57 | 0.66 | 0.31 | 0.71 |
221 | 220 | 1.30 | 0.29 | 0.96 | 0.40 | 1.04 | 0.54 | 0.63 | 0.57 | 0.38 | 0.64 |
271 | 270 | 1.55 | 0.26 | 1.12 | 0.36 | 1.28 | 0.49 | 0.88 | 0.51 | 0.53 | 0.57 |
331 | 330 | 2.18 | 0.23 | 1.48 | 0.33 | 1.47 | 0.44 | 1.05 | 0.46 | 0.61 | 0.51 |
391 | 390 | 2.47 | 0.21 | 1.66 | 0.30 | 1.67 | 0.41 | 1.17 | 0.44 | 0.69 | 0.48 |
471 | 470 | 2.92 | 0.20 | 1.91 | 0.27 | 1.95 | 0.38 | 1.34 | 0.41 | 0.89 | 0.43 |
561 | 560 | 3.97 | 0.18 | 2.31 | 0.25 | 2.83 | 0.35 | 1.72 | 0.36 | 1.01 | 0.40 |
681 | 680 | 4057 | 0.16 | 2.67 | 0.23 | 3.25 | 0.32 | 1.96 | 033 | 1.18 | 0.35 |
821 | 820 | 5.28 | 0.15 | 3.10 | 0.21 | 3.82 | 0.31 | 2.56 | 0.3 | 1.57 | 0.32 |
102 | 1000 | 5.28 | 0.25 | 2.94 | 0.27 | 1.84 | 0.30 | ||||
122 | 1200 | 6.03 | 0.23 | 4.04 | 0.24 | 2.10 | 0.27 | ||||
152 | 1500 | 7.15 | 0.21 | 4.70 | 0.22 | 2.80 | 0.23 | ||||
182 | 1800 | 8.26 | 0.20 | 5.05 | 0.20 | 3.21 | 0.21 | ||||
222 | 2200 | 11.1 | 0.18 | 6.25 | 0.18 | 4.21 | 0.19 | ||||
272 | 2700 | 13.1 | 0.16 | 8.72 | 0.16 | 4.94 | 0.17 | ||||
332 | 3300 | 15.9 | 0.14 | 10.6 | 0.15 | 6.16 | 0.15 | ||||
392 | 3900 | 18.0 | 0.13 | 14.2 | 0.14 | 6.84 | 0.14 | ||||
472 | 4700 | 32.9 | 0.12 | 16.7 | 0.12 | 7.89 | 0.13 | ||||
562 | 5600 | 26.8 | 0.11 | 18.7 | 0.11 | 11.5 | 0.12 | ||||
682 | 6800 | 31.7 | 0.098 | 21.8 | 0.10 | 13.2 | 0.11 | ||||
822 | 8200 | 46.5 | 0.088 | 28.7 | 0.093 | 15.3 | 0.10 | ||||
103 | 10000 | 55.7 | 0.081 | 33.0 | 0.084 | 22.0 | 0.089 | ||||
123 | 12000 | 25.0 | 0.073 | ||||||||
153 | 15000 | 29.1 | 0.068 | ||||||||
183 | 18000 | 38.9 | 0.066 | ||||||||
223 | 22000 | 44.9 | 0.059 | ||||||||
273 | 27000 | 55.7 | 0.052 | ||||||||
333 | 33000 | 64.2 | 0.048 | ||||||||
393 | 39000 | 74.2 | 0.042 | ||||||||
473 | 47000 | 96.4 | 0.038 |
扼流線圈 (TCRB 10*) 電性表 | |||||||||
STAMP |
Inductance (µH) 电感值 |
TCRB1006 | TCRB1008 | TCRB1010 | TCRB1014 | ||||
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) |
DCR(Ω) Max |
IDC (A) | ||
100 | 10 | 0.04 | 3.6 | 0.027 | 4.5 | 0.022 | 5.3 | 0.033 | 4.0 |
150 | 15 | 0.058 | 2.9 | 0.036 | 3.7 | 0.026 | 4.4 | 0.039 | 3.7 |
180 | 18 | 0.064 | 2.7 | 0.049 | 3.4 | 0.033 | 4.0 | 0.047 | 3.5 |
220 | 22 | 0.088 | 2.4 | 0.055 | 3.1 | 0.037 | 3.6 | 0.051 | 3.3 |
270 | 27 | 0.10 | 2.2 | 0.062 | 2.8 | 0.048 | 3.3 | 0.057 | 3.1 |
330 | 33 | 0.11 | 2.0 | 0.079 | 2.5 | 0.055 | 2.9 | 0.064 | 2.9 |
390 | 39 | 0.14 | 1.8 | 0.087 | 2.3 | 0.073 | 2.7 | 0.074 | 2.7 |
470 | 47 | 0.16 | 1.7 | 0.099 | 2.1 | 0.083 | 2.5 | 0.083 | 2.5 |
680 | 68 | 0.22 | 1.4 | 0.14 | 1.7 | 0.12 | 2.1 | 0.117 | 2.1 |
820 | 82 | 0.29 | 1.3 | 0.16 | 1.6 | 0.14 | 1.9 | 0.130 | 1.9 |
101 | 100 | 0.32 | 1.3 | 0.21 | 1.4 | 0.16 | 1.7 | 0.143 | 1.7 |
151 | 150 | 0.50 | 1.0 | 0.32 | 1.2 | 0.23 | 1.4 | 0.221 | 1.4 |
181 | 180 | 0.56 | 0.84 | 0.35 | 1.1 | 0.31 | 1.3 | 0.26 | 1.3 |
221 | 220 | 0.78 | 0.76 | 0.45 | 0.96 | 0.34 | 1.1 | 0.35 | 1.2 |
331 | 330 | 1.10 | 0.62 | 0.69 | 0.79 | 0.52 | 0.93 | 0.52 | 1.0 |
391 | 390 | 1.30 | 0.57 | 0.78 | 0.72 | 0.65 | 0.86 | 0.57 | 0.92 |
471 | 470 | 1.50 | 0.52 | 1.0 | 0.66 | 0.71 | 0.78 | 0.65 | 0.84 |
561 | 560 | 1.90 | 0.48 | 1.2 | 0.60 | 1.0 | 0.71 | 0.79 | 0.75 |
681 | 680 | 2.20 | 0.43 | 1.4 | 0.55 | 1.1 | 0.65 | 0.96 | 0.69 |
821 | 820 | 2.60 | 0.40 | 1.8 | 0.50 | 1.3 | 0.59 | 1.22 | 0.62 |
TCRB 系列扼流線圈電感器 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||||||||
TCRB | U | 0605 | - | 220 | M | ||||||||||||||||||||||||||||||||||||||||||||||
![]() | ![]() | ![]() | ![]() | ![]() | |||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
