TCRC 系列 - 扼流線圈電感器

扼流線圈電感器 (TCRC)

扼流線圈又稱為:扼流圈、阻流線圈、差模電感器,是用來限制交流電通過的線圈,分高頻阻流圈和低頻阻流圈。採用開磁路構造設計,有結構性佳、體積小、高 Q 值、低成本等特點,適用于筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子産品等。

德銘特 TCRC 系列扼流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。用 PVC 或 UL 熱縮套管保護,有立式和臥式結構可共選擇。

德銘特 TCRC 扼流線圈系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

下載 PDF 版本: 扼流線圈電感器 (TCRC)

特性 :
  1. 開磁路構造設計。
  2. 低成本及高可靠性。
用途:
  1. 筆記型電腦、噴墨印表機、影印機、 顯示監視器、手機、
  2. 寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、
  3. 微波爐、照明設備、汽車電子產品。
TCRC 扼流圈系列 結構及尺寸

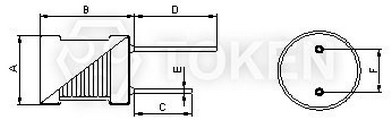

阻流線圈 (TCRC) 尺寸圖
阻流線圈 (TCRC) 尺寸圖
TCRC TYPE
Part NO A±1.0 B±1.0 C D(Ref) E(Ref) F(Ref)
TCRC0304 3.5 6.0 12 15 0.5 1.3
TCRC0406 4.5 7.0 12 15 0.6 2.0
TCRC0507 5.5 9.0 12 15 0.6 2.5
TCRC0608 6.5 10.0 12 15 0.6 3.0
TCRC0810 8.5 12.0 12 15 0.6 5.0
TCRC0912 9.5 14.0 12 15 0.6 5.0

註: 可依客戶特殊需求設計。

扼流圈系列 (TCRC) 電性值
MARKING Inductance
(μH)
電感值
TCRC0304 TCRC0406 TCRC0507 TCRC0608 TCRC0810 TCRC0912
DCR (Ω)
Max
Isat
(mA)
DCR (Ω)
Max
Isat
(mA)
DCR (Ω)
Max
Isat
(mA)
DCR (Ω)
Max
Isat
(mA)
DCR (Ω)
Max
Isat
(mA)
DCR (Ω)
Max
Isat
(mA)
1R0 1.0 0.10 1000 0.10 1400 0.014 3500     0.02 3400
1R2 1.2 0.10 1000 0.12 1200         0.02 3400
1R5 1.5 0.10 900 0.15 1200 0.02 3000     0.02 3400
1R8 1.8 0.10 800 0.17 1100         0.03 3300
2R2 2.2 0.10 700 0.20 1100 0.02 2500     0.03 3000
2R7 2.7 0.20 700 0.20 1300         0.04 3000
3R3 3.3 0.20 650 0.22 1300 0.03 2000     0.04 3000
3R9 3.9 0.20 500 0.24 1300         0.05 2900
4R7 4.7 0.30 450 0.26 800 0.04 1700     0.05 2900
5R6 5.6 0.30 400 0.28 800         0.06 2600
6R8 6.8 0.30 350 0.30 800 0.06 1300     0.06 2500
8R2 8.2 0.40 350 0.35 800         0.06 2000
100 10 0.50 300 0.46 700 0.08 1000 0.09 1300 0.10 1600 0.04 2800
120 12 0.60 300 0.48 600 0.10 950 0.10 1100 0.10 1400 0.04 2700
150 15 0.60 300 0.55 600 0.11 900 0.11 1050 0.10 1300 0.05 2300
180 18 0.70 290 0.65 500 0.11 800 0.12 1000 0.11 1200 0.06 2100
220 22 0.80 270 0.72 500 0.12 700 0.12 960 0.13 1100 0.07 2000
270 27 0.90 270 0.78 400 0.14 600 0.17 920 0.14 1000 0.10 1700
330 33 2.00 260 0.87 400 0.16 550 0.19 880 0.16 900 0.12 1500
390 39 2.00 250 0.90 400 0.18 500 0.22 860 0.16 800 0.12 1400
470 47 3.00 180 0.98 400 0.20 500 0.23 830 0.16 700 0.13 1300
560 56 3.00 170 1.50 320 0.22 450 0.29 810 0.22 700 0.14 1200
680 68 3.00 170 1.90 300 0.30 450 0.37 750 0.23 600 0.15 1000
820 82 4.00 160 2.50 300 0.34 400 0.39 740 0.27 500 0.16 900
101 100 4.00 150 3.00 200 0.36 400 0.44 710 0.29 400 0.25 700
121 120 4.00 150 3.80 200 0.44 350 0.64 680 0.33 400 0.28 700
151 150 5.00 130 4.50 200 0.52 300 0.73 600 0.46 350 0.32 700
181 180 5.00 130 5.00 200 0.65 300 0.83 540 0.51 350 0.47 600
221 220 8.00 100 5.80 200 0.75 250 0.92 450 0.62 300 0.53 500
271 270 9.00 90 6.50 150 0.10 240 1.3 420 0.65 250 0.60 450
331 330 10.0 90 7.00 150 1.3 200 1.5 400 0.79 250 0.85 400
391 390 10.0 80 7.70 150 1.4 180 1.8 370 0.91 200 0.95 350
471 470 11.0 80 8.00 120 1.6 160 2.3 340 1.2 180 1.1 350
561 560 15.0 70 8.50 120 2.0 160 3.0 280 1.2 160 1.2 300
681 680 23.0 50 9.50 120 2.3 140 3.25 250 1.5 140 1.3 250
821 820 26.0 50 15 100 2.7 130 4.16 230 1.7 140 1.4 200
102 1000 29.00 50 17 100 3.1 120 4.55 210 2.0 120 2.0 200
122 1200 33.0 40 20 80 4.6 110 5.20 200 2.3 100 2.3 180
152 1500 37.0 40 22 80 5.3 100 7.54 180 2.9 80 2.9 150
182 1800 41.0 40 25 70 6.2 90 7.54 160 3.5 80 3.3 120
222 2200 46.0 30 26 60 6.8 80 8.32 150 4.2 70 4.5 110
272 2700 51.0 30 46 40 10 60 9.62 130 5.1 60 5.5 90
332 3300     50 30 12 60 10.92 130 6.1 60 5.7 80
392 3900     54 30 13 55 16.12 100 7.8 50 6.5 80
472 4700     60 30 15 55 17.81 85 11 50 7.2 60
562 5600     65 30 22 50 20.0 70 11 45 9.5 50
682 6800     72 30 25 45 27.3 65 14 45 11 50
822 8200     80 20 28 45 31.2 60 15 40 13 50
103 10000     95 10 35 35 39.0 58 20 35 16 40
123 12000         45 30 42.9 56 24 35 18 40
153 15000         52 30 65.0 53 28 35 21 40
183 18000         58 30 72.8 50 42 30 23 40
223 22000         80 20 82.55 46 43 30 33 35
273 27000         90 20 95.42 42 55 25 37 35
333 33000         135 15 135.2 38 65 25 42 35
393 39000         150 15 154.7 37 87 25 45 30
473 47000         170 15 172.9 35 98 25 52 30
註:
  • 測試頻率:1KHz / 0.25V。
  • 操作溫度:-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。
扼流圈系列 (TCRC) 料號標識
TCRC U 0304 - 1R0 M

型號
TCRC
套管
U UL
P PVC
NONE NO TUBE
尺寸
0304 3.5×6.0mm
0406 4.5×7.0mm
0507 5.5×9.0mm
0608 6.5×10.0mm
0810 8.5×12.0mm
0912 9.0×14.0mm

電感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
誤差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
