對角位插件式大電流功率電感器 (TCDU) 集成鎳芯電感設計。

對角位插件式大電流功率電感器 - TCDU 系列

伴隨個人電腦和各種電器高性能化和小型化,迫使電力電源電路進一步小型化、薄形化和大電流化。個人電腦或服務器中的 CPU 明顯趨於大容量化和高速化,隨之帶來了耗電量加大,工作電壓逐年下降,電源電路於 CPU 應用的發展趨勢愈加明確,CPU 電源電路將以低電壓、大電流為未來的發展方向。

德銘特電子功率大電流電感器(TCDU)由高磁化率鎳磁芯繞線集成電路結構。鎳芯大電流電感(TCDU)額定電流測量高達 DC 33 Amp,頻率高達 1.0 MHz,低直流阻抗,易散熱性。三種緊湊尺寸可供選擇,8.5mm x 8.5mm, 10.2mm x 10.2mm, 和 11.5mm x 11.5mm。優異的性能使其成為現今應用的理想選擇,主要應用於膝上筆記本電腦和桌面電腦的主板,電腦顯示卡,VGA 模組,電源系統和 VRM 應用。

德銘特 (TCDU) 大電流系列功率電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德銘特業務聯系。

下載 PDF 版本: 對角位插件式大電流功率電感器 (TCDU)

特長 :
  1. 低成本,屏蔽結構。
  2. 大電流,直流可達 33A。
  3. 低阻抗,高頻範圍可到 1.0MHz。
  4. 環保物料。
用途:
  1. 適用於膝上筆記本電腦和桌面電腦的主板。
  2. 常規應用以及分佈式電源系統和 VRM 應用。
大電流對角位插件式 (TCDU0806/0809/1009/1103) 結構尺寸 (單位: mm)

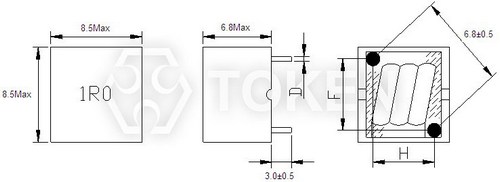

TCDU0806

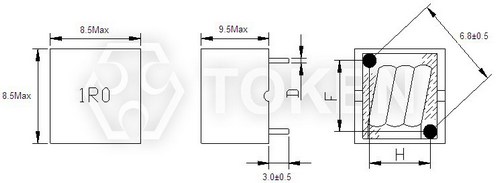

TCDU0809

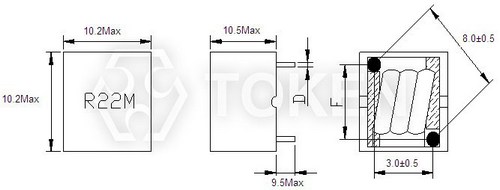

TCDU1009

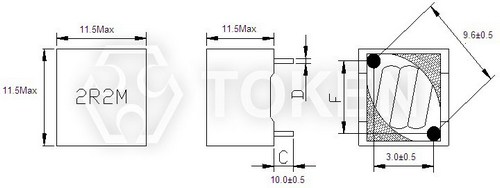

TCDU1109
大電流對角位插件式 (TCDU0806) 特性規格
Part No L (µH) DCR (mΩ) Isat (A) Irms (A)
±20% TYP Max. TYP TYP
TCDU0806-1R0M 1.00 2.50 2.70 12.0 12.0
註:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU0809) 特性規格
Part No L (µH) DCR (mΩ) Isat (A) Irms (A)
±20% TYP Max. TYP TYP
TCDU0806-2R2M 2.20 4.60 5.00 13.0 10.0
註:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU1009) 特性規格
Part No L (µH) DCR (mΩ) Isat (A) Irms (A)
±20% TYP Max. TYP TYP
TCDU1009-R22M 0.22 0.53 0.65 50.0 33.0
TCDU1009-R36M 0.36 0.70 0.90 50.0 33.0
TCDU1009-R47M 0.47 0.70 0.90 30.0 26.0
TCDU1009-R50M 0.50 0.70 0.90 30.0 26.0
TCDU1009-R56M 0.56 0.70 0.90 30.0 26.0
TCDU1009-R80M 0.80 1.28 1.56 30.0 20.0
TCDU1009-1R0M 1.00 1.28 1.56 30.0 20.0
TCDU1009-2R2M 2.20 4.00 3.10 18.0 13.0
註:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。
大電流對角位插件式 (TCDU1109) 特性規格
Part No L (µH) DCR (mΩ) Isat (A) Irms (A)
±20% TYP Max. TYP TYP
TCDU1109-R22M 0.22 0.50 0.75 40.0 30.0
TCDU1109-R56M 0.56 1.00 1.30 40.0 28.0
TCDU1109-1R0M 1.00 1.20 1.50 28.0 24.0
TCDU1109-1R2M 1.20 1.20 1.50 26.0 22.0
TCDU1109-2R2M 2.00 2.30 3.00 25.0 18.0
註:
  • 電感值測試 @ 100KHz , 0.1V。
  • 電感值下降 10% 等級 @ 額定 isat。
  • Δ T = 40 °C 溫升 @ irms。
  • 工作溫度範圍 (Operating temperature range) -40 °C to +125 °C。
  • 電氣規格 @ +25 °C。
大電流功率電感器 (TCDU) 料號標識
TCDU 1109 - R22 M

型號
TCDU
尺寸
0806 8.5×8.5mm
0809 8.5×8.5mm
1009 10.2×10.2mm
1109 11.5×11.5mm

電感值
R22 0.22µH
1R0 1.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
