德銘特電子 TCAL 色碼電感器系列,採用特殊鐵芯材質,結構堅固,外層用環氧樹脂處理,具有高 Q 值及自共振頻率,電感範圍大,可靠度高,價格低廉。適合消費類電子如數字機頂盒 (DVB),數字視盤播放機 (DVD),錄影機 (VCR),電視機 (TV),電腦,音響設備,移動通信,電話機,以及各種通用電子應用。
德銘特 TCAL 色環電感器系列,以高效率自動化製程生產,提供全系列的高品質電感產品,完全適合自動插件作業,提供 0204,0307,0410,和 0510 尺寸型號,德銘特提供色環電感多種選項,包括臥式軸向引線編帶,成型立式徑向引線編帶,F 彎型加工,U 彎型加工,Pana 彎型加工,和各種散裝產品,滿足各種製造方法的需要。
德銘特 TCAL 系列固定電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標誌。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德銘特業務聯系。
下載 PDF 版本: 色環電感器 色碼電感器 (TCAL)。

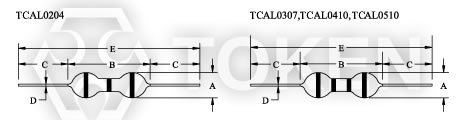

一般型 (長編帶 & 短編帶) TCAL 尺寸(單位:mm) | ||||||
|
||||||
型號 | Φ A(max) | B(max) | C ± 3.0 | Φ D ± 0.05 | E ± 1.5 | |
TCALN0204 | 2.8 | 5.0 | 29.5 | 0.50 | 62.5 | |
TCALS0204 | 2.8 | 5.0 | 16.0 | 0.50 | 36.5 | |
TCALN0307 | 3.0 | 7.0 | 28.0 | 0.50 | 62.5 | |
TCALS0307 | 3.0 | 7.0 | 15.0 | 0.50 | 36.5 | |
TCALN0410 | 4.0 | 10.0 | 26.0 | 0.65 | 62.5 | |
TCALS0410 | 4.0 | 10.0 | 14.0 | 0.65 | 36.5 | |
TCALN0510 | 5.0 | 10.0 | 26.0 | 0.65 | 62.5 | |
TCALS0510 | 5.0 | 10.0 | 14.0 | 0.65 | 36.5 |

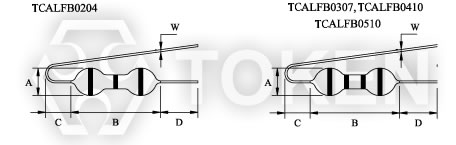

引線 F 彎型加工 TCAL 尺寸(單位:mm) | |||||
|
|||||
Sym. | TCALFB0204 | TCALFB0307 | TCALFB0410 | TCALFB0510 | |
A (max) | 2.80 | 3.00 | 4.00 | 5.00 | |
B (max) | 5.00 | 7.00 | 10.00 | 10.00 | |
C (max) | 6.00 | 6.00 | 6.00 | 6.00 | |
D (min) | 3.60 | 3.60 | 4.00 | 4.00 | |
W ± 0.05 | 0.50 Φ | 0.50 Φ | 0.65 Φ | 0.65 Φ |

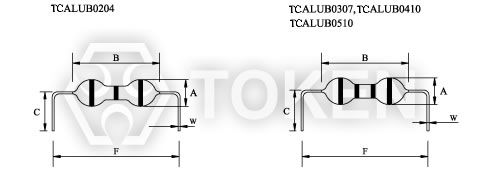

引線 U 彎型加工 TCAL 尺寸(單位:mm) | |||||
|
|||||
Sym. | TCALUB0204 | TCALUB0307 | TCALUB0410 | TCALUB0510 | |
A (max) | 2.80 | 3.00 | 4.00 | 5.00 | |
B (max) | 5.00 | 7.00 | 10.00 | 10.00 | |
C (min) | 3.60 | 3.60 | 3.60 | 3.60 | |
F | 6 ~ 15 | 10 ~ 20 | 12.5 ~ 20 | 12.5 ~ 20 | |
W ± 0.05 | 0.50 Φ | 0.50 Φ | 0.65 Φ | 0.65 Φ |

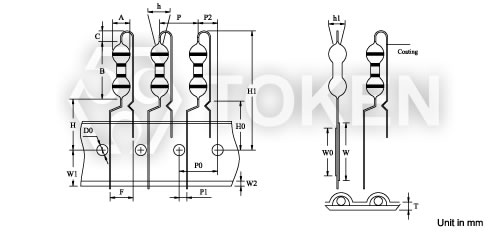

引線 Pana 彎型加工 TCAL0307 尺寸(單位:mm) | ||||||||||
|
||||||||||
A | B | C | D0 | F | H | H0 | H1 | h | h1 | |
3.00 (max) | 7.00 (max) | 3.00 +0.00 -1.00 |
4.00±0.3 | 5.00 +0.80 -0.20 |
19.00 +1.00 -0.30 |
16.00 ±0.5 |
28.50 (max) | 0.00 ±2.0 (±5°) |
0.00 ±2.0 (±5°) |
|
P | P0 | P1 | P2 | T | W | W0 | W1 | W2 | ||
12.7±1.0 | 12.7±0.3 | 3.85±0.7 | 6.35±1.3 | 0.7±0.2 | 18.00 +1.00 -0.50 |
13.00±1.0 | 9.00 +0.75 -0.50 |
4.00 (max) |

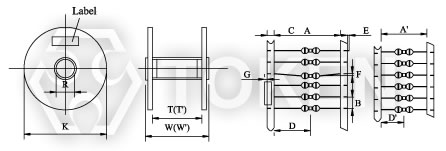

軸向引腳電感 捲軸規格尺寸及包裝數量 | ||||||
|
||||||
Sym. | Dimensions | Sym. | Dimensions | Sym. | Dimensions | |
A | 52.00 ± 1.50 | E | 0.00 ± 0.50 | T' | 45.00 ± 0.50 | |
A' | 26.00 ± 1.50 | F | 1.00 (max) | W | 76.00 ± 0.50 | |
B | 5.00 ± 0.50 | G | 1.00 (max) | W' | 50.00 ± 0.50 | |
C | 6.00 ± 1.00 | K | 355.00 ± 0.50 | |||
D | 26.00 ± 0.50 | R | 15.00 ± 0.50 | |||
D' | 13.00 ± 0.50 | T | 71.00 ± 0.50 |
軸向引腳電感 捲裝數量 | ||||
Item | TCAL0204 | TCAL0307 | TCAL0410 | TCAL0510 |
Q' TY/ Reel | 5,000 PCS | 5,000 PCS | 5,000 PCS | 3,000 PCS |
GW/Reel (Approx.) | 1.4 Kgm | 1.6 Kgm | 2.0 Kgm | 2.0 Kgm |
Q' TY/CTN. | 25,000 PCS | 25,000 PCS | 25,000 PCS | 15,000 PCS |
NW/CTN. (Approx.) | 7.0 Kgm | 8.0 Kgm | 10.0 Kgm | 10.0 Kgm |
GW/CTN. (Approx.) | 8.0 Kgm | 9.0 Kgm | 11.0 Kgm | 11.0 Kgm |
Carton Size (mm) | 397 × 397 × 479 | 397 × 397 × 479 | 397 × 397 × 479 | 397 × 397 × 479 |

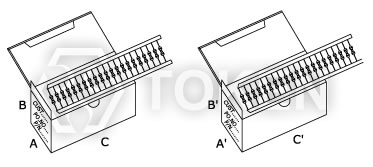

軸向引腳電感 盒裝規格尺寸 (unit: mm) | ||||||
|
||||||
Sym. | Dimensions | Sym. | Dimensions | Sym. | Dimensions | |
A | 74.00 ± 0.30 | B | 108.00 ± 0.30 | C | 260.00 ± 0.30 | |
A' | 48.00 ± 0.30 | B' | 105.00 ± 0.30 | C' | 255.00 ± 0.30 |
軸向引腳電感 盒裝數量 | ||||
項目 | TCAL0204 | TCAL0307 | TCAL0410 | TCAL0510 |
一盒數量 | 3,000 PCS | 3,000 PCS | 2,000 PCS | 1,500 PCS |
大約一盒總重 | 0.8 KGM | 0.9 KGM | 1.0 KGM | 0.7 KGM |
一箱數量 | 30,000 PCS | 30,000 PCS | 20,000 PCS | 10,000 PCS |
大約一箱凈重 | 6.0 Kgm | 7.0 Kgm | 8.0 Kgm | 5.0 Kgm |
大約一箱總重 | 8.0 Kgm | 9.0 Kgm | 10.0 Kgm | 7.0 Kgm |
外箱尺寸 (mm) | 438 × 295 × 270 | 438 × 295 × 270 | 438 × 295 × 270 | 438 × 295 × 270 |
軸向引腳電感 散裝數量 | ||||
項目 | TCAL0204 | TCAL0307 | TCAL0410 | TCAL0510 |
一包數量 | 1,000 PCS | 1,000 PCS | 1,000 PCS | 500 PCS |
大約一包總重 | 0.1 Kgm | 0.15 Kgm | 0.3 Kgm | 0.3 Kgm |
色碼色碼電感器 (TCAL) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TCAL | N | TR | 0204 | - | R10 | M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
