阻流線圈又稱為:扼流圈、扼流線圈、差模電感器,是用來限制交流電通過的線圈,分高頻阻流圈和低頻阻流圈。低頻扼流圈是: 阻低頻,阻交流,通直流。高頻扼流圈是: 通低頻,阻高頻,通直流。電容器與頻扼流圈電氣特性相反是: 通交流,阻直流。高頻阻流圈和低頻阻流圈區別,在於線圈匝數不一樣,圈數很多的為低頻,圈數很少的為高頻。高頻-扼流圈就是一個電感線圈,它的阻抗與電流的頻率成反比,當高頻電流通過時其阻抗很大,電流很難通過,而低頻電流通過時其阻抗很小,電流就容易通過,所以它是通低頻,阻高頻。
德銘特 (TCRCS) 系列阻流線圈規格齊全,具有品質因素好,自共振頻率高,可獲得較大的感應電流,漏磁小等優點。阻流線圈電感 (TCRCS) 採用開磁路構造設計,用 PVC 或 UL 熱縮套管保護,有立式和臥式結構,有結構性佳、體積小、高 Q 值、低成本等特點,適用於筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子產品等。
德銘特 (TCRCS) 阻流線圈系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
下載 PDF 版本: 阻流線圈電感器 (TCRCS)。

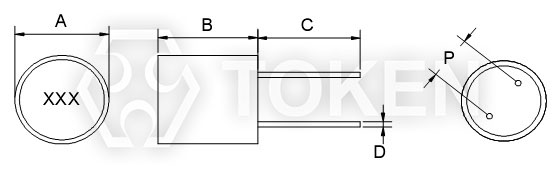

TCRCS 系列扼流線圈 結構及尺寸 | ||||||
Part NO | A(Max) | B(Max) | C(Ref) | D±0.1 | P±0.5 | |
TCRCS1009 | 11.5 | 10.5 | 15 | 0.65 | 5.0 | |
TCRCS1012 | 11.0 | 13.0 | 15 | 0.65 | 5.0 | |
TCRCS1014 | 11.0 | 15.0 | 15 | 0.65 | 5.0 | |
TCRCS1214 | 13.0 | 15.0 | 15 | 0.8 | 5.0 |
註: 可依客戶特殊需求設計。
扼流線圈 (TCRCS) 電性表 | |||||||||
MARKING |
Inductance (μH) 電感值 |
TCRCS1009 | TCRCS1012 | TCRCS1014 | TCRCS1214 | ||||
DCR (Ω)Max |
Isat (mA) |
DCR (Ω)Max |
Isat (mA) |
DCR (Ω)Max |
Isat (mA) |
DCR (Ω)Max |
Isat (mA) |
||
100 | 10 | 0.018 | 1000 | 0.027 | 3300 | 0.029 | 4500 | 0.015 | 4000 |
150 | 15 | 0.020 | 810 | 0.033 | 2800 | 0.040 | 3650 | 0.017 | 3800 |
180 | 18 | 0.023 | 765 | 0.037 | 2500 | 0.054 | 3200 | 0.020 | 3600 |
220 | 22 | 0.025 | 630 | 0.045 | 2250 | 0.060 | 3200 | 0.021 | 3400 |
270 | 27 | 0.027 | 495 | 0.051 | 2000 | 0.066 | 2700 | 0.023 | 3200 |
330 | 33 | 0.034 | 470 | 0.067 | 1870 | 0.070 | 2400 | 0.024 | 3000 |
390 | 39 | 0.039 | 390 | 0.076 | 1680 | 0.078 | 2250 | 0.027 | 2600 |
470 | 47 | 0.047 | 370 | 0.085 | 1500 | 0.086 | 2100 | 0.032 | 2200 |
560 | 56 | 0.049 | 325 | 0.094 | 1440 | 0.094 | 1900 | 0.034 | 2000 |
680 | 68 | 0.056 | 290 | 0.103 | 1280 | 0.102 | 1750 | 0.060 | 1800 |
820 | 82 | 0.061 | 270 | 0.125 | 1200 | 0.124 | 1650 | 0.070 | 1700 |
101 | 100 | 0.069 | 230 | 0.170 | 1110 | 0.158 | 1450 | 0.090 | 1500 |
151 | 150 | 0.095 | 200 | 0.210 | 840 | 0.248 | 1180 | 0.11 | 1250 |
181 | 180 | 0.105 | 175 | 0.235 | 810 | 0.345 | 1080 | 0.12 | 1120 |
221 | 220 | 0.115 | 160 | 0.300 | 725 | 0.440 | 920 | 0.14 | 950 |
271 | 270 | 0.150 | 140 | 0.420 | 640 | 0.488 | 870 | 0.16 | 900 |
331 | 330 | 0.195 | 115 | 0.475 | 590 | 0.650 | 800 | 0.17 | 850 |
391 | 390 | 0.210 | 108 | 0.600 | 540 | 0.835 | 740 | 0.32 | 760 |
471 | 470 | 0.250 | 104 | 0.668 | 500 | 0.902 | 670 | 0.35 | 700 |
561 | 560 | 0.280 | 95 | 0.855 | 435 | 1.21 | 610 | 0.39 | 670 |
681 | 680 | 0.365 | 78 | 1.08 | 390 | 1.33 | 555 | 0.44 | 620 |
821 | 820 | 0.425 | 75 | 1.20 | 370 | 1.45 | 510 | 0.48 | 580 |
102 | 1000 | 0.470 | 68 | 1.38 | 332 | 2.05 | 468 | 0.53 | 540 |
122 | 1200 | 1.000 | 50 | 3.70 | 52 | 2.25 | 435 | 0.66 | 500 |
152 | 1500 | 5.9 | 46 | 4.0 | 47 | 2.50 | 375 | 0.86 | 420 |
182 | 1800 | 6.6 | 41 | 4.5 | 44 | 2.80 | 350 | 0.95 | 380 |
222 | 2200 | 7.8 | 37 | 5.2 | 41 | 3.90 | 300 | 1.07 | 340 |
272 | 2700 | 9.0 | 34 | 5.8 | 37 | 4.28 | 275 | ||
332 | 3300 | 10.0 | 30 | 6.1 | 33 | 7.68 | 260 | ||
392 | 3900 | 11.5 | 28 | 7.2 | 30 | 8.35 | 235 | ||
472 | 4700 | 12.6 | 25 | 7.5 | 28 | 9.10 | 215 | ||
562 | 5600 | 17.2 | 23 | 8.4 | 25 | 10.2 | 195 | ||
682 | 6800 | 19.0 | 20 | 9.7 | 23 | 15.4 | 180 | ||
822 | 8200 | 22.0 | 18 | 10.4 | 21 | 16.9 | 160 | ||
103 | 10000 | 25.0 | 15 | 12.1 | 18 | 23.5 | 150 | ||
123 | 12000 | 28.0 | 14 | 13.0 | 17 | ||||
153 | 15000 | 33.0 | 12 | 15.0 | 15 | ||||
183 | 18000 | 42.0 | 11 | 17.0 | 13 | ||||
223 | 22000 | 48.0 | 10 | 19.5 | 11 | ||||
273 | 27000 | 56.0 | 10 | 22.0 | 10 | ||||
333 | 33000 | 64.0 | 9 | 26.0 | 9 | ||||
393 | 39000 | 72.0 | 8 | 45.0 | 8 | ||||
473 | 47000 | 82.0 | 8 | 52.0 | 8 | ||||
563 | 56000 | 58.0 | 7 | ||||||
683 | 68000 | 67.0 | 6 | ||||||
823 | 82000 | 71.0 | 5 | ||||||
104 | 100000 | 82.0 | 5 | ||||||
124 | 120000 | 97.0 | 5 |
TCRCS 系列扼流線圈電感器 料號標識 | ||||||||||||||||||||||||||||||||||||||
TCRCS | 1009 | - | 100 | M | ||||||||||||||||||||||||||||||||||
|
|
|
|
