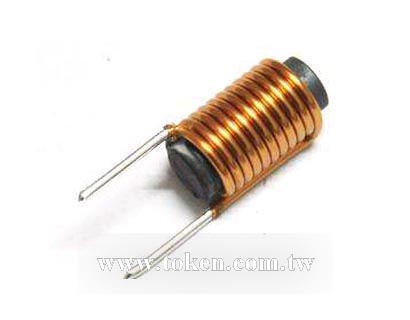

功率線圈 功率電感器 插件型 (TCPC)

功率線圈 功率電感器 插件型 (TCPC)

德銘特 TCPC 插件型系列,小型固定功率電感器有臥式和立式兩種。TCPC 小型固定系列電感器是將漆包線或絲包線直接繞在棒形、工字形、或王字形等磁芯上,外表裹覆環氧樹脂封裝在塑料殼中。採高定格電流設計,以適應高電流電路板,具有體積小、重量輕、結構牢固(耐振、耐沖擊)、防潮性好、安裝方便、規格多樣化可供選擇等優點。

下載 PDF 版本: 功率線圈 功率電感器 插件型 (TCPC)

特性 :
  1. 高定格電流以適應高電流電路板。
  2. 多樣化之規格可供選擇。
用途:
  1. 電源調整器、電源振幅放大器、電源供應器、打字機、汽車電子產品...等。

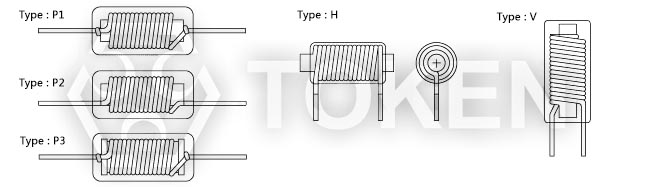

功率線圈 功率電感器 (TCPC) 尺寸圖
功率線圈 功率電感器 (TCPC) 尺寸圖
TCPC 0513 H - 100 K

型號
TCPC
磁芯尺寸
外徑 & 長度
式樣
P1
P2
P3
H
V

電感值
1R0 1.0µH
100 10.0µH
誤差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
