德銘特電子的 TCFB 系列鐵氧體磁珠 (Ferrite Bead),鐵氧體磁環是目前應用發展最快的一種抗干擾元器件,價廉,易用,濾除高頻噪聲效果顯著。鐵氧體磁珠常用於濾波和電磁噪聲抑製,採用鐵、鎳、鋅氧化物混和而成,具有很高的電阻率,及較高的導率磁。將鐵氧體磁珠串接在信號或電源通路上,可用於抑製差模噪聲。
德銘特 TCFB 系列鐵氧體磁珠與普通的電感相比,具有更好的高頻濾波特性。鐵氧體在高頻時在高頻時呈現電阻特性,相當於品質因數很低的電感器,所以能在相當寬的頻率範圍內,保持較高的阻抗,從而提高高頻濾波效能。
德銘特 TCFB 磁珠系列,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯系我們與您的特定需求。
下載 PDF 版本: 鐵氧體磁珠 鐵氧體磁環 (TCFB)。

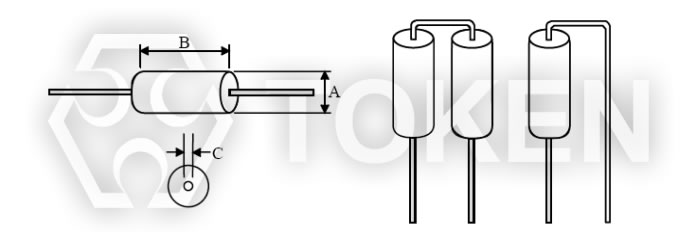

(TCFB) 結構及尺寸 | ||||||
|
||||||
型號 | A | B | C | Impedance (Ω) Min. | ||
10MHz | 100MHz | |||||
TCFB*2515* | 2.5±0.15 | 1.5±0.15 | 0.65 | 5.0 | 20.0 | |
TCFB*2530* | 2.5±0.15 | 3.0±0.20 | 0.65 | 8.0 | 25.0 | |
TCFB*2540* | 2.5±0.15 | 4.0±0.20 | 0.65 | 12.0 | 32.0 | |
TCFB*2575* | 2.5±0.15 | 7.0±0.30 | 0.65 | 20.0 | 58.0 | |
TCFB*3530* | 3.5±0.20 | 3.0±0.20 | 0.65 | 13.0 | 65.0 | |
TCFB*3545* | 3.5±0.20 | 4.5±0.20 | 0.65 | 20.0 | 45.0 | |
TCFB*3547* | 3.5±0.20 | 4.7±0.20 | 0.65 | 20.0 | 45.0 | |
TCFB*3550* | 3.5±0.20 | 5.0±0.20 | 0.65 | 20.0 | 50.0 | |
TCFB*3560* | 3.5±0.20 | 6.0±0.20 | 0.65 | 20.0 | 80.0 | |
TCFB*3578* | 3.5±0.20 | 7.8±0.30 | 0.65 | 28.0 | 90.0 | |
TCFB*3583* | 3.5±0.20 | 8.3±0.30 | 0.65 | 30.0 | 100.0 | |
TCFB*3590* | 3.5±0.20 | 9.0±0.40 | 0.65 | 60.0 | 100.0 | |
TCFB*3510* | 3.5±0.20 | 10.0±0.4 | 0.65 | 50.0 | 130.0 | |
TCFB*3512* | 3.5±0.20 | 12.0±0.5 | 0.65 | 45.0 | 145.0 | |
TCFB*3514* | 3.5±0.20 | 14.0±0.5 | 0.65 | 60.0 | 150.0 | |
註: 雙並及單粒型目前只能提供一些尺寸規格 |
(TCFB) 料號標識 | ||||||||||||||||||||||
TCFB | A | 3547 | TB | |||||||||||||||||||
|
|
|
|
