片式繞線射頻電感 模壓電感器 窄引腳 (TREM)
德銘特片式射頻繞線電感 (TREM) 模壓系列，主要針對芯片狹窄墊設計，高自諧振頻率 SRFs，採抗熱抗濕、抗機械振動和擠壓的模壓封裝，精確的尺寸適用於表面貼裝，並提供改善同樣緊湊的外殼尺寸的性能。貼片 (TREM) 繞線型片式電感器，是對傳統繞線型電感器的一種改進繞線電感，採用微小工字型磁芯，經繞線、焊接、電極成型，塑封等工序製成。
德銘特 (TREM) 產品種類主要有 TREM322522N (EIA 1210) 型、TREM453232N (EIA 1812) 型，電感值可覆蓋範圍 0.1~1000 μH，允許最大額定電流為 30-800 mA，品質因素 10~40 min，自諧頻率高 2.5~700 MHz，適合高頻使用。
貼片繞線電感 TREM322522N，型、TREM453232N 系列，主要應用在視聽設備，包括電視機，錄影機，數碼相機，和音響等領域；電子設備中使用的通信基礎設施，包括 xDSL 和移動基站；電子設備中使用的汽車上裝備，包括汽車音響和 ECU 系統，儀器儀表；其他電子設備，包括硬盤和光碟機。能夠滿足高精密度安裝的要求、且具有高可靠性。
德銘特電子提供完整貼片電感器尺寸 0603/0805/132/1008/1812/2215/3730/4015/7030，感量範圍齊全，符合 RoHS 規範，Lead-Free 無鉛標準，使用 Lead-Free Logo 無鉛標誌，以充分滿足客戶及環境保護的要求。
下載 PDF 版本: 片式繞線射頻電感 模壓電感器 窄引腳 (TREM)。
特性 :
- 電極引腳表面採用無鉛鍍層
- 使用的金屬引腳電極具有可靠的連接性能
- 抗熱抗濕性、抗機械振動和擠壓，精確的尺寸適用於表面貼裝
- 對於無鉛化回流焊接條件具有高度的耐熱性
使用溫度:
- 溫度範圍: -25 ~ +85 °C.
- 計算機、電源、通訊設備、儀器儀表、電視影響等領域的電子電路中

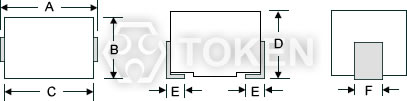

| TREM322522N, TREM453232N 系列 貼片繞線電感 - 結構圖及規格尺寸 | |||||||
|
|||||||
| 型號 | A | B | C | D | E | F | |
| TREM322522N(1210) | 3.2 ± 0.4 | 2.5 ± 0.2 | 2.9 ± 0.3 | 2.2 ± 0.2 | 0.6 ± 0.2 | 1.0 ± 0.2 | |
| TREM453232N(1812) | 4.5 ± 0.4 | 3.2 ± 0.2 | 4.2 ± 0.3 | 3.2 ± 0.2 | 1.0 ± 0.2 | 1.2 ± 0.2 | |
| TREM322522N, TREM453232N 系列 貼片繞線電感 - 卷軸&尺寸 | ||||||||
|
||||||||
| 型號 | A | B | C | D | G | N | T | |
| 8mm | 178 | 21.0±0.8 | 13.0±0.5 | 8 | 10 max | 50 min | 14.4 max | |
| 12mm | 178 | 21.0±0.8 | 13.0±0.5 | 10 | 14 max | 50 min | 14.4 max | |
| RF 貼片繞線電感 電氣特性 - TREM322522N (EIA 1210) | |||||||
| 產品料號 | 電感量 (µH) |
公差 (%) |
Q (min) |
測試頻率 (MHZ) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA) |
| TREM322522N - R10* | 0.10 | ±20,±10 | 28 | 100 | 700 | 0.44 | 450 |
| TREM322522N - R12* | 0.12 | ±20,±10 | 30 | 25.2 | 500 | 0.22 | 450 |
| TREM322522N - R15* | 0.15 | ±20,±10 | 30 | 25.2 | 450 | 0.25 | 450 |
| TREM322522N - R18* | 0.18 | ±20,±10 | 30 | 25.2 | 400 | 0.28 | 450 |
| TREM322522N - R22* | 0.22 | ±20,±10 | 30 | 25.2 | 350 | 0.32 | 450 |
| TREM322522N - R27* | 0.27 | ±20,±10 | 30 | 25.2 | 320 | 0.36 | 450 |
| TREM322522N - R33* | 0.33 | ±20,±10 | 30 | 25.2 | 300 | 0.40 | 450 |
| TREM322522N - R39* | 0.39 | ±20,±10 | 30 | 25.2 | 250 | 0.45 | 450 |
| TREM322522N - R47* | 0.47 | ±20,±10 | 30 | 25.2 | 220 | 0.50 | 450 |
| TREM322522N - R56* | 0.56 | ±20,±10 | 30 | 25.2 | 180 | 0.55 | 450 |
| TREM322522N - R68* | 0.68 | ±20,±10 | 30 | 25.2 | 160 | 0.60 | 450 |
| TREM322522N - R82* | 0.82 | ±20,±10 | 30 | 25.2 | 140 | 0.65 | 450 |
| TREM322522N - 1R0* | 1.00 | ±10,±5 | 30 | 7.96 | 120 | 0.70 | 400 |
| TREM322522N - 1R2* | 1.20 | ±10,±5 | 30 | 7.96 | 100 | 0.75 | 390 |
| TREM322522N - 1R5* | 1.50 | ±10,±5 | 30 | 7.96 | 85 | 0.85 | 370 |
| TREM322522N - 1R8* | 1.80 | ±10,±5 | 30 | 7.96 | 80 | 0.90 | 350 |
| TREM322522N - 2R2* | 2.20 | ±10,±5 | 30 | 7.96 | 75 | 1.00 | 320 |
| TREM322522N - 2R7* | 2.70 | ±10,±5 | 30 | 7.96 | 70 | 1.10 | 290 |
| TREM322522N - 3R3* | 3.30 | ±10,±5 | 30 | 7.96 | 60 | 1.20 | 260 |
| TREM322522N - 3R9* | 3.90 | ±10,±5 | 30 | 7.96 | 55 | 1.30 | 250 |
| TREM322522N - 4R7* | 4.70 | ±10,±5 | 30 | 7.96 | 50 | 1.50 | 220 |
| TREM322522N - 5R6* | 5.60 | ±10,±5 | 30 | 7.96 | 45 | 1.60 | 200 |
| TREM322522N - 6R8* | 6.80 | ±10,±5 | 30 | 7.96 | 40 | 1.80 | 180 |
| TREM322522N - 8R2* | 8.20 | ±10,±5 | 30 | 7.96 | 35 | 2.00 | 170 |
| TREM322522N - 100* | 10.0 | ±10,±5 | 30 | 2.52 | 30 | 2.10 | 150 |
| TREM322522N - 120* | 12.0 | ±10,±5 | 30 | 2.52 | 20 | 2.50 | 140 |
| TREM322522N - 150* | 15.0 | ±10,±5 | 30 | 2.52 | 20 | 2.80 | 130 |
| TREM322522N - 180* | 18.0 | ±10,±5 | 30 | 2.52 | 20 | 3.30 | 120 |
| TREM322522N - 220* | 22.0 | ±10,±5 | 30 | 2.52 | 20 | 3.70 | 110 |
| TREM322522N - 270* | 27.0 | ±10,±5 | 30 | 2.52 | 20 | 5.00 | 80 |
| TREM322522N - 330* | 33.0 | ±10,±5 | 30 | 2.52 | 17 | 5.60 | 70 |
| TREM322522N - 390* | 39.0 | ±10,±5 | 30 | 2.52 | 16 | 6.40 | 65 |
| TREM322522N - 470* | 47.0 | ±10,±5 | 30 | 2.52 | 15 | 7.00 | 60 |
| TREM322522N - 560* | 56.0 | ±10,±5 | 30 | 2.52 | 13 | 8.00 | 55 |
| TREM322522N - 680* | 68.0 | ±10,±5 | 30 | 2.52 | 12 | 9.00 | 50 |
| TREM322522N - 820* | 82.0 | ±10,±5 | 30 | 2.52 | 11 | 10.0 | 45 |
| TREM322522N - 101* | 100 | ±10,±5 | 20 | 0.796 | 10 | 10.0 | 40 |
| TREM322522N - 121* | 120 | ±10,±5 | 20 | 0.796 | 10 | 11.0 | 70 |
| TREM322522N - 151* | 150 | ±10,±5 | 20 | 0.796 | 8 | 15.0 | 65 |
| TREM322522N - 181* | 180 | ±10,±5 | 20 | 0.796 | 7 | 17.0 | 60 |
| TREM322522N - 221* | 220 | ±10,±5 | 20 | 0.796 | 7 | 21.0 | 50 |
註: L, Q測試設備：HP4285A +16034E，或 同等設備。 自諧頻率：HP8753C 網路分析儀。直流電阻：AX-111A 數位毫歐表，或同等設備。
|
|||||||
| RF 線繞電感器 電氣特性 - TREM453232N (EIA 1812) | |||||||
| 產品料號 | 電感量 (µH) |
公差 (%) |
Q (min) |
測試頻率 (MHZ) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA) |
| TREM453232N - R10* | 0.10 | ±10,±20 | 25 | 25.2 | 300 | 0.18 | 800 |
| TREM453232N - R12* | 0.12 | ±10,±20 | 30 | 25.2 | 280 | 0.20 | 770 |
| TREM453232N - R15* | 0.15 | ±10,±20 | 30 | 25.2 | 250 | 0.22 | 730 |
| TREM453232N - R18* | 0.18 | ±10,±20 | 30 | 25.2 | 220 | 0.24 | 700 |
| TREM453232N - R22* | 0.22 | ±10,±20 | 30 | 25.2 | 200 | 0.25 | 665 |
| TREM453232N - R27* | 0.27 | ±10,±20 | 30 | 25.2 | 180 | 0.26 | 635 |
| TREM453232N - R33* | 0.33 | ±10,±20 | 30 | 25.2 | 165 | 0.28 | 605 |
| TREM453232N - R39* | 0.39 | ±10,±20 | 30 | 25.2 | 150 | 0.30 | 575 |
| TREM453232N - R47* | 0.47 | ±10,±20 | 30 | 25.2 | 145 | 0.32 | 545 |
| TREM453232N - R56* | 0.56 | ±10,±20 | 30 | 25.2 | 140 | 0.36 | 520 |
| TREM453232N - R68* | 0.68 | ±10,±20 | 30 | 25.2 | 135 | 0.40 | 500 |
| TREM453232N - R82* | 0.82 | ±10,±20 | 30 | 25.2 | 130 | 0.45 | 475 |
| TREM453232N - 1R0* | 1.00 | ±10,±20 | 40 | 7.96 | 100 | 0.50 | 450 |
| TREM453232N - 1R2* | 1.20 | ±10,±20 | 40 | 7.96 | 80 | 0.55 | 430 |
| TREM453232N - 1R5* | 1.50 | ±10,±20 | 40 | 7.96 | 70 | 0.60 | 410 |
| TREM453232N - 1R8* | 1.80 | ±10,±20 | 40 | 7.96 | 60 | 0.65 | 390 |
| TREM453232N - 2R2* | 2.20 | ±10,±20 | 40 | 7.96 | 55 | 0.70 | 380 |
| TREM453232N - 2R7* | 2.70 | ±10,±20 | 40 | 7.96 | 50 | 0.75 | 370 |
| TREM453232N - 3R3* | 3.30 | ±10,±20 | 40 | 7.96 | 45 | 0.80 | 355 |
| TREM453232N - 3R9* | 3.90 | ±10,±20 | 40 | 7.96 | 40 | 0.90 | 330 |
| TREM453232N - 4R7* | 4.70 | ±10,±20 | 40 | 7.96 | 35 | 1.00 | 315 |
| TREM453232N - 5R6* | 5.60 | ±10,±20 | 40 | 7.96 | 33 | 1.10 | 300 |
| TREM453232N - 6R8* | 6.80 | ±10,±20 | 40 | 7.96 | 27 | 1.20 | 285 |
| TREM453232N - 8R2* | 8.20 | ±5,±10 | 40 | 7.96 | 25 | 1.40 | 270 |
| TREM453232N - 100* | 10.0 | ±5,±10 | 40 | 2.52 | 20 | 1.60 | 250 |
| TREM453232N - 120* | 12.0 | ±5,±10 | 40 | 2.52 | 18 | 2.00 | 225 |
| TREM453232N - 150* | 15.0 | ±5,±10 | 40 | 2.52 | 17 | 2.50 | 200 |
| TREM453232N - 180* | 18.0 | ±5,±10 | 40 | 2.52 | 15 | 2.80 | 190 |
| TREM453232N - 220* | 22.0 | ±5,±10 | 40 | 2.52 | 13 | 3.20 | 180 |
| TREM453232N - 270* | 27.0 | ±5,±10 | 40 | 2.52 | 12 | 3.60 | 170 |
| TREM453232N - 330* | 33.0 | ±5,±10 | 40 | 2.52 | 11 | 4.00 | 160 |
| TREM453232N - 390* | 39.0 | ±5,±10 | 40 | 2.52 | 10 | 4.50 | 150 |
| TREM453232N - 470* | 47.0 | ±5,±10 | 40 | 2.52 | 10 | 5.00 | 140 |
| TREM453232N - 560* | 56.0 | ±5,±10 | 40 | 2.52 | 9 | 5.50 | 135 |
| TREM453232N - 680* | 68.0 | ±5,±10 | 40 | 2.52 | 9 | 6.00 | 130 |
| TREM453232N - 820* | 82.0 | ±5,±10 | 40 | 2.52 | 8 | 7.00 | 120 |
| TREM453232N - 101* | 100 | ±5,±10 | 30 | 0.796 | 8 | 8.00 | 110 |
| TREM453232N - 121* | 120 | ±5,±10 | 30 | 0.796 | 6 | 8.00 | 110 |
| TREM453232N - 151* | 150 | ±5,±10 | 30 | 0.796 | 5 | 9.00 | 105 |
| TREM453232N - 181* | 180 | ±5,±10 | 30 | 0.796 | 5 | 9.50 | 102 |
| TREM453232N - 221* | 220 | ±5,±10 | 30 | 0.796 | 4 | 10.0 | 100 |
| TREM453232N - 271* | 270 | ±5,±10 | 30 | 0.796 | 4 | 12.0 | 92 |
| TREM453232N - 331* | 330 | ±5,±10 | 30 | 0.796 | 3.5 | 14.0 | 85 |
| TREM453232N - 391* | 390 | ±5,±10 | 30 | 0.796 | 3 | 18.0 | 80 |
| TREM453232N - 471* | 470 | ±5,±10 | 30 | 0.796 | 3 | 26.0 | 62 |
| TREM453232N - 561* | 560 | ±5,±10 | 20 | 0.796 | 3 | 30.0 | 50 |
| TREM453232N - 681* | 680 | ±5,±10 | 20 | 0.796 | 3 | 30.0 | 50 |
| TREM453232N - 821* | 820 | ±5,±10 | 20 | 0.796 | 2.5 | 35.0 | 30 |
| TREM453232N - 102* | 1000 | ±5,±10 | 10 | 0.252 | 2.5 | 40.0 | 30 |
|
註: L, Q測試設備：HP4285A +16034E，或 同等設備。自諧頻率：HP8753C 網路分析儀。直流電阻：AX-111A 數位毫歐表，或同等設備。
|
|||||||
| 片式繞線電感 機械性能試驗 (TREM) | ||
| 必備條件 | 特性 | 測試方法(DIS C 5321) |
| 端子拉引強度 | 無明顯損傷 | 兩端子向水平方向施加0.5Kgf的拉力 |
| 耐振動 | 電感值變化在±3%以內無機械損傷 | 安裝於P板，X，Y，Z方向各2小時， 振頻率範圍10-55-10HZ往復1分鐘，全振幅1.5mm |
| 落下試驗 | 電感值變化在±3%以內無機械損傷 | 距混凝土或瓷磚地面1m高度落下 |
| 片式繞線電感 電氣性能試驗 (TREM) | ||
| 必備條件 | 特性 | 測試方法(JIS C 5321) |
| 耐焊接熱 | 無明顯損傷 電感值變化在±3%以內 |
260±5°C的焊液(H63A) 浸入10±1秒，常溫放置2小時測量 |
| 可焊性 | 浸入表面90%以上覆蓋新的焊錫 | 500V電壓30秒 |
| 耐電壓 | 無異常電阻1000 Mohm以上 | 500V電壓30秒 |
| 絕緣電阻 | 無異常電阻1000 Mohm以上 | 500V電壓30秒 |
| 片式繞線電感 耐熱性能試 (TREM) | ||
| 必備條件 | 特性 | 測試方法(JIS C 5321) |
| 低溫特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率±30%以內 |
260±5°C的焊液(H63A) 浸入10±1秒常溫放置2小時測量 |
| 濕度循環 | 無明顯損傷， 電感值變化率±5以內 |
-25°C~+85°C 保持30分鐘低溫，高溫循環5個周期 |
| 溫度特性 | 電感值變化率±3%以內 | -25°C and +85°C條件下測定電感變化率 |
| 耐濕特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率±30以內 |
溫度40±2°C，濕度90~95% 試驗96±常溫放置1~2小時測量 |
| 耐高溫特性 | 無明顯損傷， 電感值變化率±5%以內 Q值變化率在 ±30以內 |
溫度85±2°C，槽內放置96±2小時，常溫放置1~2小時 |
| TREM322522N, TREM453232N 系列 貼片繞線電感 - 料號標識 | ||||||||||||||||||||||||||||
| TCEC322522N | - | 1R0 | M | |||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
