片式固定電感器品種很多,但從結構工藝分類,則主要分為繞線型和積層型兩大類,若從基體材料分類,則主要有以鐵氧體磁性材料為基和以陶瓷材料為基兩大類。

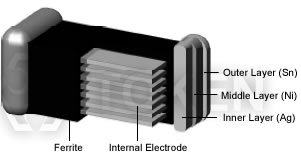

德銘特積層型電感器不用繞線,而是採用微米級鐵氧體薄片進行疊層,每個磁性層有印刷的導體圖案和孔,孔中填充導體材料,從而把上層圖案和下層圖連結起來,經過加壓,燒結,形成一體化的多層電感器,這類片式電感器製作工藝,更適合尺寸微小型化,容易實現規模化大生產,適合高頻產品應用。
德銘特電子推出了 TRMI160808 (EIA 0603),超薄 TRMI201209 (EIA 0805) 型產品,最小尺寸已能製成 TRMI160808 (EIA 0603) 型(1.6×0.8×0.8 mm),其電感值為 10~10000 nH,稍大尺寸的 TRMI201209 (EIA 0805) 超薄型,電感值為 47~2200 nH,TRMI321611 (1206) 型,則可製成電感值為 47~33000 nH 的產品。
貼片式疊層電感器的主要特點是有磁屏蔽和直流電阻小,與繞線型相比,電感量和可允許額定電流相對較小,更適合高額下使用,可適合移動電話向高頻化,網絡化發展的需要。隨著移動通信向更高頻率發展,德銘特片式疊層電感器的臥式內導體結構,對積層體中心點呈點對稱,其安裝方向改變保證電感變化率在標準值以下,而且減小了分布電容,大大提高特高頻範圍的 Q 值。
德銘特電子生產高頻電感器、射頻電感器、陶瓷電感器、薄膜貼片電感器、磁珠電感、積層磁珠、貼片大電流磁珠、射頻磁珠、貼片磁珠,符合 RoHS 規範,使用 Lead-Free Logo 無鉛標準。提供完整貼片電感尺寸 0603/0805/1206,感量範圍齊全,可依客戶的需求製造。
下載 PDF 版本: 貼片積層電感 片式疊層電感 鐵氧體 (TRMI)。

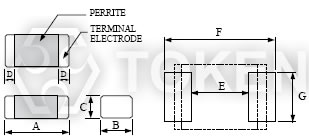

TRMI 系列 疊層鐵氧體 - 結構圖及規格尺寸 | ||||||||
|
||||||||
型號 | A | B | C | D | E | F | G | |
TRMI160808 (0603) | 1.6 ± 0.2 | 0.8 ± 0.2 | 0.8 ± 0.2 | 0.3 ± 0.2 | 0.8 | 2.4~3.4 | 0.6 | |
TRMI201209 (0805) | 2.0 ± 0.2 | 1.25 ± 0.2 | 0.9 ± 0.2 | 0.5 ± 0.3 | 1.2 | 3.0~4.0 | 1.0 | |
TRMI201212 (0805) | 2.0 ± 0.2 | 1.25 ± 0.2 | 1.25 ± 0.2 | 0.5 ± 0.3 | 1.2 | 3.0~4.0 | 1.0 | |
TRMI321611 (1206) | 3.2 ± 0.2 | 1.6 ± 0.2 | 1.1 ± 0.2 | 0.5 ± 0.3 | 2.0 | 4.2~5.2 | 1.2 |
電氣特性規格 疊層鐵氧體 - TRMI160808 (EIA 0603) | |||||||
產品料號 | 電感值 (nH) |
誤差值 | 測試頻率 (MHz) |
Q值 (min) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA)(max) |
TRMI160808 - 10N | 10 | ± 20% | 50MHz, 200mV | 10 | 300 | 0.20 | 50 |
TRMI160808 - 33N | 33 | ± 20% | 50MHz, 200mV | 10 | 270 | 0.20 | 50 |
TRMI160808 - 47N | 47 | ± 20% | 50MHz, 200mV | 10 | 260 | 0.30 | 50 |
TRMI160808 - 56N | 56 | ± 20% | 50MHz, 200mV | 10 | 255 | 0.30 | 50 |
TRMI160808 - 68N | 68 | ± 20% | 50MHz, 200mV | 10 | 250 | 0.30 | 50 |
TRMI160808 - 82N | 82 | ± 20% | 50MHz, 200mV | 10 | 245 | 0.30 | 50 |
TRMI160808 - R10 | 100 | ± 10,± 20% | 25MHz, 200mV | 15 | 240 | 0.50 | 50 |
TRMI160808 - R12 | 120 | ± 10,± 20% | 25MHz, 200mV | 15 | 205 | 0.50 | 50 |
TRMI160808 - R15 | 150 | ± 10,± 20% | 25MHz, 200mV | 15 | 180 | 0.60 | 50 |
TRMI160808 - R18 | 180 | ± 10,± 20% | 25MHz, 200mV | 15 | 165 | 0.60 | 50 |
TRMI160808 - R22 | 220 | ± 10,± 20% | 25MHz, 200mV | 15 | 150 | 0.80 | 50 |
TRMI160808 - R27 | 270 | ± 10,± 20% | 25MHz, 200mV | 15 | 136 | 0.80 | 50 |
TRMI160808 - R33 | 330 | ± 10,± 20% | 25MHz, 200mV | 15 | 125 | 0.85 | 35 |
TRMI160808 - R39 | 390 | ± 10,± 20% | 25MHz, 200mV | 15 | 110 | 1.00 | 35 |
TRMI160808 - R47 | 470 | ± 10,± 20% | 25MHz, 200mV | 15 | 105 | 1.35 | 35 |
TRMI160808 - R56 | 560 | ± 10,± 20% | 25MHz, 200mV | 15 | 95 | 1.55 | 35 |
TRMI160808 - R68 | 680 | ± 10,± 20% | 25MHz, 200mV | 15 | 85 | 1.70 | 35 |
TRMI160808 - R82 | 820 | ± 10,± 20% | 25MHz, 200mV | 15 | 75 | 2.10 | 35 |
TRMI160808 - 1R0 | 1000 | ± 10,± 20% | 10MHz, 200mV | 35 | 65 | 0.60 | 25 |
TRMI160808 - 1R2 | 1200 | ± 10,± 20% | 10MHz, 200mV | 35 | 60 | 0.80 | 25 |
TRMI160808 - 1R5 | 1500 | ± 10,± 20% | 10MHz, 200mV | 35 | 55 | 0.80 | 25 |
TRMI160808 - 1R8 | 1800 | ± 10,± 20% | 10MHz, 200mV | 35 | 50 | 0.95 | 25 |
TRMI160808 - 2R2 | 2200 | ± 10,± 20% | 10MHz, 200mV | 35 | 45 | 1.55 | 15 |
TRMI160808 - 2R7 | 2700 | ± 10,± 20% | 10MHz, 200mV | 35 | 40 | 1.35 | 15 |
TRMI160808 - 3R3 | 3300 | ± 10,± 20% | 10MHz, 200mV | 35 | 38 | 1.55 | 15 |
TRMI160808 - 3R9 | 3900 | ± 10,± 20% | 10MHz, 200mV | 35 | 35 | 1.70 | 15 |
TRMI160808 - 4R7 | 4700 | ± 10,± 20% | 10MHz, 200mV | 35 | 33 | 2.10 | 15 |
TRMI160808 - 5R6 | 5600 | ± 10,± 20% | 4MHz, 200mV | 35 | 22 | 1.55 | 5 |
TRMI160808 - 6R8 | 6800 | ± 10,± 20% | 4MHz, 200mV | 35 | 20 | 1.70 | 5 |
TRMI160808 - 8R2 | 8200 | ± 10,± 20% | 4MHz, 60 mV | 30 | 18 | 2.10 | 5 |
TRMI160808 - 100 | 10000 | ± 10,± 20% | 2MHz, 60mV | 30 | 17 | 2.55 | 5 |
積層電感 電氣特性規格 (TRMI201209) EIA 0805 超薄 | |||||||
產品料號 | 電感值 (nH) |
誤差值 | 測試頻率 (MHz) |
Q值 (min) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA)(max) |
TRMI201209 - 47N | 47 | ± 20% | 50MHz, 200mV | 20 | 320 | 0.20 | 300 |
TRMI201209 - 56N | 56 | ± 20% | 50MHz, 200mV | 20 | 320 | 0.20 | 300 |
TRMI201209 - 68N | 68 | ± 20% | 50MHz, 200mV | 20 | 280 | 0.20 | 300 |
TRMI201209 - 82N | 82 | ± 20% | 50MHz, 200mV | 20 | 255 | 0.20 | 300 |
TRMI201209 - R10 | 100 | ± 10,± 20% | 25MHz, 200mV | 20 | 235 | 0.30 | 250 |
TRMI201209 - R12 | 120 | ± 10,± 20% | 25MHz, 200mV | 20 | 220 | 0.30 | 250 |
TRMI201209 - R15 | 150 | ± 10,± 20% | 25MHz, 200mV | 20 | 200 | 0.40 | 250 |
TRMI201209 - R18 | 180 | ± 10,± 20% | 25MHz, 200mV | 20 | 185 | 0.40 | 250 |
TRMI201209 - R22 | 220 | ± 10,± 20% | 25MHz, 200mV | 20 | 170 | 0.50 | 250 |
TRMI201209 - R27 | 270 | ± 10,± 20% | 25MHz, 200mV | 20 | 150 | 0.50 | 250 |
TRMI201209 - R33 | 330 | ± 10,± 20% | 25MHz, 200mV | 20 | 145 | 0.55 | 250 |
TRMI201209 - R39 | 390 | ± 10,± 20% | 25MHz, 200mV | 25 | 135 | 0.65 | 200 |
TRMI201209 - R47 | 470 | ± 10,± 20% | 25MHz, 200mV | 25 | 125 | 0.65 | 200 |
TRMI201209 - R56 | 560 | ± 10,± 20% | 25MHz, 200mV | 25 | 115 | 0.75 | 150 |
TRMI201209 - R68 | 680 | ± 10,± 20% | 25MHz, 200mV | 25 | 105 | 0.80 | 150 |
TRMI201209 - R82 | 820 | ± 10,± 20% | 25MHz, 200mV | 25 | 100 | 1.00 | 150 |
TRMI201209 - 1R0 | 1000 | ± 10,± 20% | 10MHz, 200mV | 45 | 75 | 0.40 | 50 |
TRMI201209 - 1R2 | 1200 | ± 10,± 20% | 10MHz, 200mV | 45 | 65 | 0.50 | 50 |
TRMI201209 - 1R5 | 1500 | ± 10,± 20% | 10MHz, 200mV | 45 | 60 | 0.50 | 50 |
TRMI201209 - 1R8 | 1800 | ± 10,± 20% | 10MHz, 200mV | 45 | 55 | 0.60 | 50 |
TRMI201209 - 2R2 | 2200 | ± 10,± 20% | 10MHz, 200mV | 45 | 50 | 0.65 | 30 |
積層電感 電氣特性規格 (TRMI201212) EIA 0805 | |||||||
產品料號 | 電感值 (nH) |
誤差值 | 測試頻率 (MHz) |
Q值 (min) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA)(max) |
TRMI201212 - 2R7 | 2700 | ± 10,± 20% | 10MHz, 200mV | 45 | 45 | 0.75 | 30 |
TRMI201212 - 3R3 | 3300 | ± 10,± 20% | 10MHz, 200mV | 45 | 41 | 0.80 | 30 |
TRMI201212 - 3R9 | 3900 | ± 10,± 20% | 10MHz, 200mV | 45 | 38 | 0.90 | 30 |
TRMI201212 - 4R7 | 4700 | ± 10,± 20% | 10MHz, 200mV | 45 | 35 | 1.00 | 30 |
TRMI201212 - 5R6 | 5600 | ± 10,± 20% | 4MHz, 200mV | 45 | 32 | 0.90 | 15 |
TRMI201212 - 6R8 | 6800 | ± 10,± 20% | 4MHz, 200mV | 45 | 29 | 1.00 | 15 |
TRMI201212 - 8R2 | 8200 | ± 10,± 20% | 4MHz, 200mV | 45 | 26 | 1.10 | 15 |
TRMI201212 - 100 | 10000 | ± 10,± 20% | 2MHz, 60mV | 45 | 24 | 1.15 | 15 |
TRMI201212 - 120 | 12000 | ± 10,± 20% | 2MHz, 60mV | 45 | 22 | 1.25 | 15 |
TRMI201212 - 150 | 15000 | ± 10,± 20% | 1MHz, 60mV | 30 | 19 | 0.80 | 5 |
TRMI201212 - 180 | 18000 | ± 10,± 20% | 1MHz, 60mV | 30 | 18 | 0.90 | 5 |
TRMI201212 - 220 | 22000 | ± 10,± 20% | 1MHz, 60mV | 30 | 16 | 1.10 | 5 |
電氣特性規格 疊層鐵氧體 - TRMI321611 (EIA 1206) | |||||||
產品料號 | 電感值 (nH) |
誤差值 | 測試頻率 (MHz) |
Q值 (min) |
共振頻率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格電流 (mA)(max) |
TRMI321611 - 47N | 47 | ± 20% | 50MHz, 200mV | 20 | 320 | 0.15 | 300 |
TRMI321611 - 56N | 56 | ± 20% | 50MHz, 200mV | 20 | 280 | 0.25 | 300 |
TRMI321611 - 68N | 68 | ± 20% | 50MHz, 200mV | 20 | 280 | 0.25 | 300 |
TRMI321611 - 82N | 82 | ± 20% | 50MHz, 200mV | 20 | 250 | 0.25 | 300 |
TRMI321611 - R10 | 100 | ± 10,± 20% | 25MHz, 200mV | 20 | 235 | 0.25 | 250 |
TRMI321611 - R12 | 120 | ± 10,± 20% | 25MHz, 200mV | 20 | 220 | 0.30 | 250 |
TRMI321611 - R15 | 150 | ± 10,± 20% | 25MHz, 200mV | 20 | 200 | 0.30 | 250 |
TRMI321611 - R18 | 180 | ± 10,± 20% | 25MHz, 200mV | 20 | 185 | 0.40 | 250 |
TRMI321611 - R22 | 220 | ± 10,± 20% | 25MHz, 200mV | 20 | 170 | 0.40 | 250 |
TRMI321611 - R27 | 270 | ± 10,± 20% | 25MHz, 200mV | 20 | 150 | 0.50 | 250 |
TRMI321611 - R33 | 330 | ± 10,± 20% | 25MHz, 200mV | 20 | 145 | 0.60 | 250 |
TRMI321611 - R39 | 390 | ± 10,± 20% | 25MHz, 200mV | 25 | 135 | 0.50 | 200 |
TRMI321611 - R47 | 470 | ± 10,± 20% | 25MHz, 200mV | 25 | 125 | 0.60 | 200 |
TRMI321611 - R56 | 560 | ± 10,± 20% | 25MHz, 200mV | 25 | 115 | 0.70 | 150 |
TRMI321611 - R68 | 680 | ± 10,± 20% | 25MHz, 200mV | 25 | 105 | 0.80 | 150 |
TRMI321611 - R82 | 820 | ± 10,± 20% | 25MHz, 200mV | 25 | 100 | 0.90 | 150 |
TRMI321611 - 1R0 | 1000 | ± 10,± 20% | 10MHz, 200mV | 45 | 75 | 0.40 | 100 |
TRMI321611 - 1R2 | 1200 | ± 10,± 20% | 10MHz, 200mV | 45 | 65 | 0.50 | 100 |
TRMI321611 - 1R5 | 1500 | ± 10,± 20% | 10MHz, 200mV | 45 | 60 | 0.50 | 80 |
TRMI321611 - 1R8 | 1800 | ± 10,± 20% | 10MHz, 200mV | 45 | 55 | 0.50 | 70 |
TRMI321611 - 2R2 | 2200 | ± 10,± 20% | 10MHz, 200mV | 45 | 50 | 0.60 | 60 |
TRMI321611 - 2R7 | 2700 | ± 10,± 20% | 10MHz, 200mV | 45 | 45 | 0.60 | 60 |
TRMI321611 - 3R3 | 3300 | ± 10,± 20% | 10MHz, 200mV | 45 | 41 | 0.70 | 60 |
TRMI321611 - 3R9 | 3900 | ± 10,± 20% | 10MHz, 200mV | 45 | 38 | 0.80 | 50 |
TRMI321611 - 4R7 | 4700 | ± 10,± 20% | 10MHz, 200mV | 45 | 35 | 0.90 | 50 |
TRMI321611 - 5R6 | 5600 | ± 10,± 20% | 4MHz, 200mV | 45 | 32 | 0.70 | 25 |
TRMI321611 - 6R8 | 6800 | ± 10,± 20% | 4MHz, 200mV | 45 | 29 | 0.80 | 25 |
TRMI321611 - 8R2 | 8200 | ± 10,± 20% | 4MHz, 200mV | 45 | 26 | 0.90 | 25 |
TRMI321611 - 100 | 10000 | ± 10,± 20% | 2MHz, 60mV | 45 | 24 | 1.00 | 25 |
TRMI321611 - 120 | 12000 | ± 10,± 20% | 2MHz, 60mV | 45 | 22 | 1.05 | 15 |
TRMI321611 - 150 | 15000 | ± 10,± 20% | 1MHz, 60mV | 35 | 19 | 0.70 | 5 |
TRMI321611 - 180 | 18000 | ± 10,± 20% | 1MHz, 60mV | 35 | 18 | 0.75 | 5 |
TRMI321611 - 220 | 22000 | ± 10,± 20% | 1MHz, 60mV | 35 | 16 | 0.90 | 5 |
TRMI321611 - 270 | 27000 | ± 10,± 20% | 1MHz, 60mV | 35 | 14 | 0.90 | 5 |
TRMI321611 - 330 | 33000 | ± 10,± 20% | 1MHz, 60mV | 35 | 13 | 1.05 | 5 |
TRMI 系列 疊層鐵氧體 - 測量設備 | ||
必備條件 | 要求 | 測試方法/設備儀器 |
電感量 | 慘照標準的電氣特性規格 | HP4291B |
Q 值 | HP4291B | |
自諧頻率 (SRF) | HP4291B | |
直流阻抗 (RDC) | AX-1152B | |
額定電流 IDC | 應用當前電流,電感變化應少於初始值的10% |
TRMI 系列 疊層鐵氧體 - 環境特性 | ||
必備條件 | 要求 | 測試方法 |
彎曲強度 | 在這當的條件下用力不得損害端子和鐵氧體 | 試驗裝置應焊接在基板上 尺寸:100×40×1.6mm ![]() 偏轉: 2.0mm 持續時間: 30sec 0402的基層尺寸:100×40×0.8mm |
耐振動 | 試驗裝置應焊接在基板上 振蕩頻率 : 10 to 55 to 10Hz for 1min 振幅 : 1.5mm 時間 : 於每一軸向擺動 2hrs(X,Y,Z), 共 6hrs |
|
耐熱焊接 | 外觀: 無損傷 超過端子的75%. 電極應該被焊料所覆蓋. 電感值變化率: 在初始值的± 15% 以內 Q值變化率: 在初始值的± 30%以內 電感值變化率: 在初始值的± 20% 以內(0603 over 12uH) |
預熱: 150°C, 1min 焊料成分: Sn/Ag3.0/Cu0.5 (Pb-Free) 焊接溫度: 260 ± 5°C(Pb-Free) 浸泡時間: 10 ± 1sec |
可焊性 | 90%覆蓋焊錫 | 預熱: 150°C, 1min 焊料成份: Sn/Ag3.0/Cu0.5 (Pb-Free) 焊接溫度: 245 ± 5°C(Pb-Free) 浸泡時間: 4 ± 1sec |
溫度周期 | 外觀: 無損傷 電感值變化率: 在初始值的± 10% 以內 Q值變化率: 在初始值的± 30% 以內 |
一次循環: -25 ± 3°C for 30min step2: 25 ± 2°C for 3.0min step3: 85 ± 3°C for 30min step4: 25 ± 2°C for 3.0min 總數: 100次循環 標準室內時間24小時後測量 |
防潮性能 | 溫度: 40 ± 2°C 濕度: 90 ~ 95% 時間: 1000hrs 標準室內時間24小時後測量 |
|
耐高溫 | 溫度: 125 ± 3°C 濕度 : 20% 應用電流:額定電流 時間: 1000hrs 標準室內時間24小時後測量 |
|
耐低溫 | 溫度: -25 ± 3°C 濕度 : 0% 時間: 1000hrs 標準室內時間24小時後測量 |
TRMI 系列 疊層鐵氧體 - 料號標識 | ||||||||||||||||||||||||||||
TRMI160808 | - | 10N | M | |||||||||||||||||||||||||
![]() | ![]() | ![]() | ||||||||||||||||||||||||||
|
|
|
