貼片高電壓背光電感器 - TPSDBL 系列

貼片高電壓背光電感器 (TPSDBL) 閉磁式

德銘特電子 (TPSDBL) 貼片薄厚度電感器系列是為背光應用而設計的,廣泛使用在背光燈產品:PDA、USB、LCD、TFT、及 EL 背光、燈飾升壓等。具有高電壓和非常低的直流阻抗(DCR)。 高度僅 2.92 毫米,封裝尺寸僅(6.6mm × 4.45mm)。

德銘特 (TPSDBL) 由高溫材料構成,提供優異的熱轉移,以防止焊料回流期間的損壞。標準電感值範圍從 1.00 μH to 10000.00 μH,直流阻抗(DCR)從 0.04Ω to 32.8Ω,額定電流 (IDC) 0.02A to 3.0A。客戶可根據要求提供自定義值以滿足特別設計。

優異的耐熱材料與平底表面組合設計,使 (TPSDBL) 用於回流焊操作時,易於進行拾取、置放、和組裝。(TPSDBL) 超小型的尺寸,更適合 PCB 高密度安裝。德銘特電子 (TPSDBL) 貼片式背光電感器系列,採閉磁路結構設計,避免輻射,平底表面適合表面貼裝,優異的端面強度,高電壓,輕便薄小,良好的焊錫性,具有較高 Q 值,低阻抗之特點。

德銘特可以生產設計超出這些規格參數的電感器,亦可根據要求提供定制。(TPSDBL) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,是電訊、消費和工業電子應用是理想的選擇。提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片高電壓背光電感器 (TPSDBL)

特性 :
  1. 適合 PCB 高密度安裝。
  2. 平底表面適合表面貼裝。
  3. 採閉磁路結構設計,避免輻射。
  4. 採高溫材料,防止焊料回流的損壞。
用途 :
  1. 背光燈產品:PDA,USB,LCD,TFT,EL背光,燈飾升壓等。
SMT 功率背光 (TPSDBL1608C/1608DT) 結構圖及規格尺寸 (Unit: mm)
TPSDBL1608C

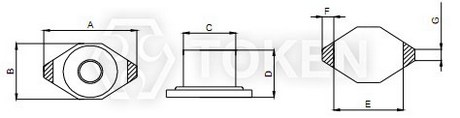

SMT 功率背光 (TPSDBL1608C/1608DT) 尺寸圖 (Unit: mm)
SMT 功率背光 (TPSDBL1608C/1608DT)
TPSDBL1608DT

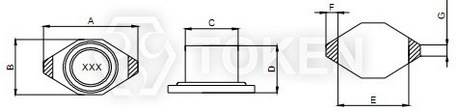

SMT 功率背光 (TPSDBL1608C/1608DT) 尺寸圖 (Unit: mm)
SMT 功率背光 (TPSDBL1608C/1608DT)
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref.
TPSDBL1608C 6.6 4.45 4.90 2.92 4.32 1.02 1.27
TPSDBL1608DT 6.6 4.45 4.90 2.92 4.32 1.02 1.27
高飽磁功率型 (TPSDBL) 特性規格
Inductance (µH) TPSDBL1608C TPSDBL1608DT
標識 電感值 (µH) 直流阻抗 (Ω) Max. 額定電流 (A) 直流阻抗 (Ω) Max. 額定電流 (A)
1R0 1.0 0.040 3.00 0.065 2.0
1R5 1.5 0.045 2.80 0.070 1.9
2R2 2.2 0.050 1.80 0.075 1.5
3R3 3.3 0.055 1.60 0.080 1.2
4R7 4.7 0.066 1.40 0.085 1.2
6R8 6.8 0.065 1.20 0.090 1.0
100 10 0.075 1.00 0.125 0.7
150 15 0.090 0.80 0.135 0.6
220 22 0.11 0.70 0.160 0.5
330 33 0.19 0.60 0.275 0.45
470 47 0.23 0.50 0.300 0.34
680 68 0.29 0.40 0.575 0.29
101 100 0.48 0.30 1.100 0.24
151 150 0.59 0.26 1.400 0.20
221 220 0.77 0.22 2.500 0.17
331 330 1.40 0.20 2.900 0.16
471 470 1.80 0.19 3.600 0.14
681 680 2.20 0.18 4.550 0.12
102 1000 3.40 0.15 8.100 0.08
152 1500 4.20 0.12
222 2200 8.50 0.10
332 3300 11.00 0.08
472 4700 13.90 0.06
682 6800 25.00 0.04
103 10000 32.80 0.02
註:
  • 頻率測量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
SMT 功率背光 (TPSDBL) 料號標識
TPSDBL1608C - 1R0 M

型號
TPSDBL1608C
TPSDBL1608DT

電感值
1R0 1.00µH
150 15.00µH
101 100.00µH
102 1000.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
