貼片大電流電感 (TPSRH-74B/125B/127B) 的突出在於其極其緊湊外形設計的特點,具有優越性能及高飽和度,適用於表面安裝。貼片厚度僅有 4.8 mm 到 8.5 mm,接腳並聯電感值從 2.5 μH 到 1000 μH,接腳串聯電感值從 10 μH 到 4000 μH。
德銘特電子增強芯片功率電感,使得 (TPSRH) 家族系列涵蓋完整底板尺寸,貼片厚度僅有 3.0 mm 到 10.8 mm,電感值從 1.00 μH 到 1000.00 μH,直流阻抗 DCR 從 0.008Ω 到 21.6Ω,額定電流可達 10.0A。
SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容,採用閉磁路構造設計,輕便薄小,低直流阻抗,性能優異,是低功耗解決方案。(TPSRH) 家族系列提供功率電感範圍寬廣的參數,以供客戶選擇最佳化,從電感值和公差,封裝尺寸 footprint,直流阻抗 DCR,額定電流等。
基於優化的鐵氧體磁芯和扁平線繞組設計技術,實現 (TPSRH) 家族系列低磁心損耗,緊湊小巧體積,及極好的儲能密度。適合在各種電源拓撲結構中的輸出和儲能應用,包括負載點 (POL) 轉換器、DC-DC 變換器、大電流開關電源和 xEV 應用、新一代行動終端、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、電視遊樂器、電腦周邊設備、筆記型電腦、可攜式遊戲設備、個人導航系統等。
德銘特可以生產超出這些規格的電感器,可根據要求提供定制。(TPSRH) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: 貼片大電流電感 (TPSRH)。

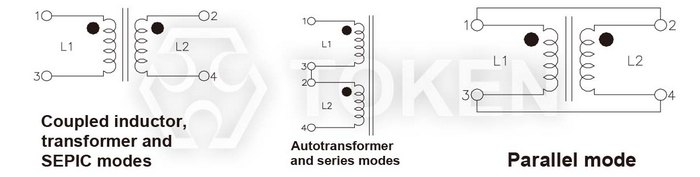

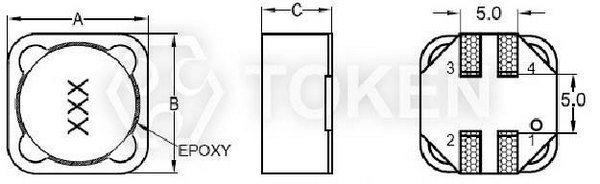

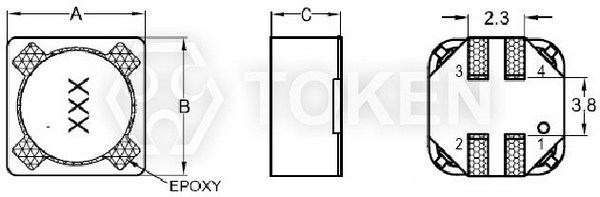

高頻扼流濾波 (TPSRH-74B/125B/127B) 結構圖及規格尺寸 (單位: mm) | ||||||||||
| ||||||||||
| ||||||||||
|
||||||||||
型號 | A Max. | B Max. | C Max. | I | J | H | K | |||
TPSRH74B | 7.3±0.3 | 7.3±0.3 | 4.8 | 1.1 | 0.8 | 2.1 | 7.5 | |||
TPSRH125B | 12.0±0.3 | 12.0±0.3 | 6.5 | 2.0 | 1.5 | 4.0 | 12.5 | |||
TPSRH127B | 12.0±0.3 | 12.0±0.3 | 8.5 | 2.0 | 1.5 | 4.0 | 12.5 |
高頻扼流濾波 (TPSRH74B) 特性規格 | ||||||||||
產品料號 | 接腳並聯 | 接腳串聯 | ||||||||
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
|
TPSRH74B-2R5 | 2.5 | 0.018 | 6.30 | 55.0 | 4.33 | 10.0 | 0.072 | 3.15 | 17.60 | 2.17 |
TPSRH74B-3R3 | 3.3 | 0.022 | 5.40 | 43.0 | 4.09 | 13.2 | 0.088 | 2.70 | 12.90 | 2.05 |
TPSRH74B-4R7 | 4.7 | 0.026 | 4.60 | 35.0 | 3.48 | 18.8 | 0.102 | 2.30 | 9.80 | 1.74 |
TPSRH74B-5R6 | 5.6 | 0.032 | 4.20 | 32.0 | 3.14 | 22.4 | 0.126 | 2.10 | 8.48 | 1.57 |
TPSRH74B-6R8 | 6.8 | 0.035 | 3.90 | 30.0 | 2.97 | 27.2 | 0.140 | 1.95 | 7.92 | 1.49 |
TPSRH74B-8R2 | 8.2 | 0.043 | 3.50 | 27.0 | 2.87 | 32.8 | 0.172 | 1.75 | 7.10 | 1.44 |
TPSRH74B-100 | 10 | 0.050 | 3.00 | 22.0 | 2.49 | 40 | 0.20 | 1.50 | 5.75 | 1.24 |
TPSRH74B-120 | 12 | 0.060 | 2.70 | 20.0 | 2.28 | 48 | 0.24 | 1.35 | 5.18 | 1.14 |
TPSRH74B-150 | 15 | 0.070 | 2.40 | 18.0 | 2.18 | 60 | 0.28 | 1.20 | 4.59 | 1.09 |
TPSRH74B-180 | 18 | 0.085 | 2.30 | 15.0 | 1.91 | 72 | 0.34 | 1.15 | 3.80 | 0.95 |
TPSRH74B-220 | 22 | 0.110 | 2.10 | 13.5 | 1.68 | 88 | 0.44 | 1.05 | 3.38 | 0.84 |
TPSRH74B-270 | 27 | 0.125 | 1.90 | 12.0 | 1.57 | 108 | 0.50 | 0.95 | 2.98 | 0.79 |
TPSRH74B-330 | 33 | 0.150 | 1.70 | 11.0 | 1.51 | 132 | 0.60 | 0.85 | 2.68 | 0.76 |
TPSRH74B-390 | 39 | 0.190 | 1.50 | 10.0 | 1.27 | 156 | 0.76 | 0.75 | 2.40 | 0.64 |
TPSRH74B-470 | 47 | 0.21 | 1.40 | 9.50 | 1.22 | 188 | 0.84 | 0.70 | 2.23 | 0.61 |
TPSRH74B-560 | 56 | 0.27 | 1.30 | 8.70 | 1.16 | 224 | 1.08 | 0.65 | 2.16 | 0.58 |
TPSRH74B-680 | 68 | 0.32 | 1.20 | 7.30 | 1.02 | 272 | 1.28 | 0.60 | 1.73 | 0.51 |
TPSRH74B-820 | 82 | 0.36 | 1.10 | 6.20 | 0.95 | 328 | 1.44 | 0.55 | 1.35 | 0.49 |
TPSRH74B-101 | 100 | 0.45 | 0.98 | 5.50 | 0.89 | 400 | 1.80 | 0.49 | 1.18 | 0.45 |
TPSRH74B-121 | 120 | 0.56 | 0.90 | 4.50 | 0.78 | 480 | 2.24 | 0.45 | 1.10 | 0.39 |
TPSRH74B-151 | 150 | 0.675 | 0.80 | 4.00 | 0.68 | 600 | 2.70 | 0.40 | 0.82 | 0.34 |
TPSRH74B-181 | 180 | 0.83 | 0.73 | 3.80 | 0.61 | 720 | 3.32 | 0.36 | 0.72 | 0.32 |
TPSRH74B-221 | 220 | 1.10 | 0.66 | 3.50 | 0.59 | 880 | 4.40 | 0.33 | 0.63 | 0.30 |
TPSRH74B-271 | 270 | 1.30 | 0.60 | 3.30 | 0.51 | 1080 | 5.20 | 0.30 | 0.58 | 0.25 |
TPSRH74B-331 | 330 | 1.60 | 0.54 | 3.00 | 0.48 | 1320 | 6.40 | 0.27 | 0.53 | 0.24 |
TPSRH74B-391 | 390 | 2.10 | 0.50 | 2.80 | 0.45 | 1560 | 8.40 | 0.25 | 0.48 | 0.23 |
TPSRH74B-471 | 470 | 2.35 | 0.46 | 2.60 | 0.40 | 1880 | 9.40 | 0.23 | 0.42 | 0.20 |
TPSRH74B-561 | 560 | 2.65 | 0.42 | 2.50 | 0.37 | 2240 | 10.6 | 0.21 | 0.39 | 0.19 |
TPSRH74B-681 | 680 | 3.50 | 0.38 | 2.30 | 0.35 | 2720 | 14.0 | 0.19 | 0.34 | 0.18 |
TPSRH74B-821 | 820 | 3.90 | 0.35 | 2.20 | 0.30 | 3280 | 15.6 | 0.175 | 0.32 | 0.15 |
TPSRH74B-102 | 1000 | 5.40 | 0.31 | 2.00 | 0.28 | 4000 | 21.6 | 0.155 | 0.28 | 0.144 |
高頻扼流濾波 (TPSRH125B) 特性規格 | ||||||||||
產品料號 | 接腳並聯 | 接腳串聯 | ||||||||
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
|
TPSRH125B-4R7 | 4.7 | 0.018 | 10.30 | 32.0 | 7.2 | 18.8 | 0.072 | 5.15 | 12.00 | 3.4 |
TPSRH125B-5R6 | 5.6 | 0.020 | 9.66 | 31.0 | 7.0 | 22.4 | 0.080 | 4.83 | 10.30 | 3.3 |
TPSRH125B-6R8 | 6.8 | 0.024 | 9.21 | 28.0 | 6.6 | 27.2 | 0.095 | 4.61 | 8.40 | 3.2 |
TPSRH125B-8R2 | 8.2 | 0.026 | 8.55 | 25.0 | 6.4 | 32.8 | 0.104 | 4.28 | 7.10 | 3.1 |
TPSRH125B-100 | 10 | 0.030 | 7.40 | 22.0 | 5.40 | 40.0 | 0.120 | 3.70 | 6.00 | 2.8 |
TPSRH125B-120 | 12 | 0.037 | 6.86 | 21.0 | 5.2 | 48.0 | 0.147 | 3.43 | 5.80 | 2.7 |
TPSRH125B-150 | 15 | 0.042 | 6.09 | 17.6 | 4.6 | 60 | 0.170 | 3.05 | 5.50 | 2.5 |
TPSRH125B-180 | 18 | 0.048 | 5.30 | 17.0 | 4.4 | 72 | 0.194 | 2.65 | 5.00 | 2.2 |
TPSRH125B-220 | 22 | 0.058 | 5.01 | 15.0 | 4.2 | 88 | 0.232 | 2.51 | 4.10 | 2.1 |
TPSRH125B-270 | 27 | 0.062 | 4.66 | 13.6 | 3.7 | 108 | 0.248 | 2.33 | 3.50 | 1.9 |
TPSRH125B-330 | 33 | 0.067 | 4.22 | 12.7 | 3.6 | 132 | 0.268 | 2.11 | 3.10 | 1.6 |
TPSRH125B-390 | 39 | 0.071 | 3.80 | 11.7 | 3.2 | 156 | 0.284 | 1.90 | 2.80 | 1.5 |
TPSRH125B-470 | 47 | 0.087 | 3.25 | 8.7 | 2.9 | 188 | 0.348 | 1.63 | 2.00 | 1.4 |
TPSRH125B-560 | 56 | 0.099 | 3.07 | 7.6 | 2.7 | 224 | 0.396 | 1.54 | 2.00 | 1.3 |
TPSRH125B-680 | 68 | 0.108 | 2.83 | 6.1 | 2.5 | 272 | 0.432 | 1.42 | 1.80 | 1.2 |
TPSRH125B-820 | 82 | 0.137 | 2.55 | 5.3 | 2.3 | 328 | 0.548 | 1.28 | 1.60 | 1.1 |
TPSRH125B-101 | 100 | 0.161 | 2.20 | 5.0 | 1.9 | 400 | 0.642 | 1.10 | 1.40 | 1.0 |
TPSRH125B-121 | 120 | 0.209 | 2.05 | 4.4 | 1.8 | 480 | 0.834 | 1.03 | 1.20 | 0.8 |
TPSRH125B-151 | 150 | 0.238 | 1.82 | 4.0 | 1.7 | 600 | 0.952 | 0.91 | 1.10 | 0.78 |
TPSRH125B-181 | 180 | 0.268 | 1.60 | 3.6 | 1.6 | 720 | 1.072 | 0.80 | 0.81 | 0.75 |
TPSRH125B-221 | 220 | 0.346 | 1.51 | 3.2 | 1.5 | 880 | 1.382 | 0.76 | 0.74 | 0.71 |
TPSRH125B-271 | 270 | 0.403 | 1.41 | 2.8 | 1.4 | 1080 | 1.61 | 0.71 | 0.63 | 0.65 |
TPSRH125B-331 | 330 | 0.545 | 1.28 | 2.5 | 1.2 | 1320 | 2.18 | 0.64 | 0.60 | 0.56 |
TPSRH125B-391 | 390 | 0.600 | 1.16 | 2.3 | 1.0 | 1560 | 2.40 | 0.58 | 0.52 | 0.50 |
TPSRH125B-471 | 470 | 0.795 | 1.00 | 2.1 | 0.86 | 1880 | 3.18 | 0.50 | 0.43 | 0.41 |
TPSRH125B-561 | 560 | 0.905 | 0.95 | 2.0 | 0.80 | 2240 | 3.62 | 0.48 | 0.36 | 0.38 |
TPSRH125B-681 | 680 | 1.030 | 0.88 | 1.8 | 0.74 | 2720 | 4.12 | 0.44 | 0.32 | 0.35 |
TPSRH125B-821 | 820 | 1.325 | 0.79 | 1.5 | 0.67 | 3280 | 5.30 | 0.40 | 0.27 | 0.32 |
TPSRH125B-102 | 1000 | 1.530 | 0.69 | 1.20 | 0.50 | 4000 | 6.12 | 0.35 | 0.23 | 0.29 |
高頻扼流濾波 (TPSRH127B) 特性規格 | ||||||||||
產品料號 | 接腳並聯 | 接腳串聯 | ||||||||
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
電感值 (µH) |
直流阻抗 (OHM) Max. |
額定電流 (A) 30%drop typ |
自諧頻率 MHz |
有效電流 (A) |
|
TPSRH127B-4R7 | 4.7 | 0.019 | 14.90 | 32.0 | 7.4 | 18.8 | 0.076 | 7.70 | 12.0 | 3.6 |
TPSRH127B-5R6 | 5.6 | 0.023 | 13.40 | 25.0 | 7.2 | 22.4 | 0.092 | 6.60 | 10.4 | 3.5 |
TPSRH127B-6R8 | 6.8 | 0.024 | 13.10 | 24.0 | 6.9 | 27.2 | 0.096 | 6.40 | 9.5 | 3.4 |
TPSRH127B-8R2 | 8.2 | 0.025 | 10.80 | 18.0 | 6.6 | 32.8 | 0.100 | 5.60 | 7.2 | 3.3 |
TPSRH127B-100 | 10 | 0.029 | 10.50 | 16.5 | 6.2 | 40.0 | 0.116 | 5.40 | 6.6 | 3.2 |
TPSRH127B-150 | 15 | 0.036 | 9.10 | 11.8 | 5.8 | 60 | 0.144 | 4.30 | 5.0 | 2.7 |
TPSRH127B-180 | 18 | 0.040 | 8.00 | 10.5 | 5.5 | 72 | 0.158 | 3.90 | 3.8 | 2.5 |
TPSRH127B-220 | 22 | 0.048 | 6.80 | 9.0 | 5.2 | 88 | 0.190 | 3.50 | 3.4 | 2.2 |
TPSRH127B-270 | 27 | 0.060 | 6.50 | 8.4 | 4.7 | 108 | 0.240 | .3.40 | 3.2 | 2.0 |
TPSRH127B-330 | 33 | 0.075 | 5.60 | 7.6 | 4.2 | 132 | 0.300 | 3.10 | 3.0 | 1.4 |
TPSRH127B-390 | 39 | 0.080 | 5.50 | 6.5 | 3.6 | 156 | 0.320 | 2.80 | 2.6 | 1.6 |
TPSRH127B-470 | 47 | 0.090 | 5.20 | 6.0 | 3.0 | 188 | 0.360 | 2.60 | 2.1 | 1.5 |
TPSRH127B-560 | 23 | 0.095 | 4.50 | 5.6 | 2.8 | 224 | 0.380 | 2.4 | 2.0 | 1.4 |
TPSRH127B-680 | 68 | 0.105 | 4.10 | 5.0 | 2.6 | 272 | 0.420 | 2.10 | 1.6 | 1.3 |
TPSRH127B-820 | 82 | 0.140 | 3.80 | 4.1 | 2.3 | 328 | 0.560 | 1.90 | 1.3 | 1.2 |
TPSRH127B-101 | 100 | 0.150 | 3.40 | 3.6 | 2.0 | 400 | 0.600 | 1.70 | 1.1 | 1.1 |
TPSRH127B-121 | 120 | 0.205 | 3.20 | 3.2 | 1.9 | 480 | 0.820 | 1.60 | 1.0 | 1.0 |
TPSRH127B-151 | 150 | 0.230 | 2.80 | 3.0 | 1.8 | 600 | 0.92 | 1.40 | 0.82 | 0.89 |
TPSRH127B-181 | 180 | 0.255 | 2.50 | 2.7 | 1.7 | 720 | 1.020 | 1.30 | 0.70 | 0.84 |
TPSRH127B-221 | 220 | 0.345 | 2.30 | 2.5 | 1.6 | 880 | 1.380 | 1.10 | 0.64 | 0.75 |
TPSRH127B-271 | 270 | 0.450 | 2.10 | 2.1 | 1.5 | 1080 | 1.80 | 1.00 | 0.55 | 0.71 |
TPSRH127B-331 | 330 | 0.510 | 1.90 | 2.0 | 1.3 | 1320 | 2.04 | 0.92 | 0.47 | 0.62 |
TPSRH127B-391 | 390 | 0.560 | 1.70 | 1.8 | 1.1 | 1560 | 2.24 | 0.84 | 0.41 | 0.53 |
TPSRH127B-471 | 470 | 0.765 | 1.60 | 1.6 | 0.87 | 1880 | 3.06 | 0.80 | 0.36 | 0.43 |
TPSRH127B-561 | 560 | 0.845 | 1.50 | 1.5 | 0.83 | 2240 | 3.38 | 0.73 | 0.31 | 0.40 |
TPSRH127B-681 | 680 | 1.145 | 1.30 | 1.4 | 0.76 | 2720 | 4.58 | 0.63 | 0.30 | 0.36 |
TPSRH127B-821 | 820 | 1.275 | 1.20 | 1.3 | 0.69 | 3280 | 5.10 | 0.58 | 0.24 | 0.33 |
TPSRH127B-102 | 1000 | 1.415 | 1.10 | 1.1 | 0.60 | 4000 | 5.66 | 0.56 | 0.20 | 0.30 |
SMT功率電感 (TPSRH-74B/125B/127B) 料號標識 | |||||||||||||||||||||||||||||||
TPSRH74B | - | 6R8 | N | ||||||||||||||||||||||||||||
|
|
|
