超薄型高電流電感器 (TPSRH-2D/3D/4D/5D/6D/8D) 閉磁式
貼片高電流功率電感器 (TPSRH-63R/103R/104R/105R) 的優異在於其極其緊湊外形設計的特點，具有優越性能及高飽和度，適用於表面安裝。貼片厚度僅有 1.1 mm 到 6.0 mm，電感值從 1.0 μH 到 180 μH，額定電流可達 7.0A，低直流阻抗 DCR 從 0.008Ω 到 2.05Ω。
德銘特電子增強芯片功率電感，使得 (TPSRH) 家族系列涵蓋完整底板尺寸，貼片厚度僅有 3.0 mm 到 10.8 mm，電感值從 1.00 μH 到 1000.00 μH，直流阻抗 DCR 從 0.008Ω 到 21.6Ω，額定電流可達 10.0A。
SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容，採用閉磁路構造設計，輕便薄小，低直流阻抗，性能優異，是低功耗解決方案。(TPSRH) 家族系列提供功率電感範圍寬廣的參數，以供客戶選擇最佳化，從電感值和公差，直流阻抗 DCR，額定電流，封裝尺寸 footprint等。
(TPSRH) 電感家族系列，基於優化的鐵氧體磁芯和扁平線繞組設計技術，實現低磁心損耗，緊湊小巧體積，及極好的儲能密度。適合在各種電源拓撲結構中的輸出和儲能應用，包括大電流開關電源和 xEV 應用、新一代行動終端、小型通信機器、負載點 (POL) 轉換器、DC-DC 變換器、直流轉換器、桌上型電腦、電腦周邊設備、伺服器、顯示卡、電視遊樂器、筆記型電腦、可攜式遊戲設備、個人導航系統等。
德銘特可以生產超出這些規格的電感器，可根據要求提供定制。(TPSRH) 產品符合 RoHS 標準，無鉛焊接技術及 100% 無鉛。聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: 超薄型高電流電感器 (TPSRH)。
特性 :
- 磁屏蔽結構。
- 良好的可焊性。
- 高功率，高飽和電流，適用於表面貼裝。
用途 :
- 錄像機、筆記本電腦、OA 儀器。
- 小型通訊設備、DC-DC 轉換器等。
- 數碼相機、液晶電視、逻辑 IC 电源。

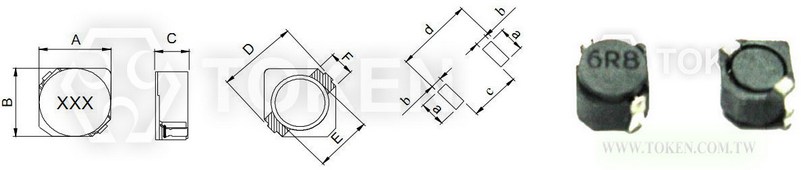

| 繞線功率型 (TPSRH-2D11~3D14) 結構圖及規格尺寸 (單位: mm) | ||||||||
|
||||||||
| 型號 | A±0.3 | B±0.3 | C±0.3 | D ( Ref ) | E ( Ref ) | F ( Ref ) | G ( Ref ) | |
| TPSRH2D11 | 2.9 | 2.9 | 1.1 | 4.2 | 2.1 | 1.0 | ||
| TPSRH2D14 | 2.9 | 1.3 | 4.2 | 2.1 | 1.0 | 1.3 | ||
| TPSRH2D16 | 2.9 | 2.9 | 1.8 | 4.2 | 2.1 | 1.0 | ||
| TPSRH2D18 | 2.9 | 2.9 | 1.8 | 4.2 | 2.1 | 1.0 | ||
| TPSRH3D14 | 3.7 | 3.7 | 1.6 | 5.2 | 2.8 | 1.1 | ||

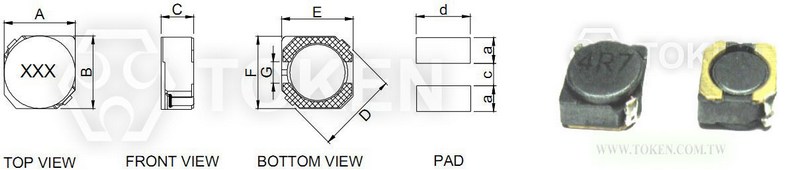

| 繞線功率型 (TPSRH-3D16~6D38) 結構圖及規格尺寸 (單位: mm) | |||||||||||
|
|||||||||||
| 型號 | A±0.3 | B±0.3 | C ( Max ) | D ( Max ) | E ( Red ) | G ( Red ) | a | b | c | d | |
| TPSRH3D16 | 3.9 | 3.9 | 2.0 | 5.6 | 3.5 | 1 | 1.6 | 1.6 | 1.4 | 4.6 | |
| TPSRH3D18 | 3.9 | 3.9 | 2.1 | 5.6 | 3.7 | 1 | 1.6 | 1.6 | 1.4 | 4.6 | |
| TPSRH3D28 | 3.9 | 3.9 | 3.2 | 5.6 | 3.7 | 1 | 1.6 | 1.6 | 1.4 | 4.6 | |
| TPSRH4D18 | 4.9 | 4.9 | 2.0 | 6.9 | 4.5 | 1.5 | 1.9 | 1.9 | 1.5 | 5.3 | |
| TPSRH4D28 | 4.9 | 4.9 | 3.0 | 6.9 | 4.5 | 1.5 | 1.9 | 1.9 | 1.5 | 5.3 | |
| TPSRH5D18 | 5.9 | 5.9 | 2.0 | 8.2 | 5.5 | 2.0 | 2.15 | 2.15 | 2.0 | 6.3 | |
| TPSRH5D28 | 5.9 | 5.9 | 3.0 | 8.2 | 5.5 | 2.0 | 2.15 | 2.15 | 2.0 | 6.3 | |
| TPSRH6D28 | 6.9 | 6.9 | 3.0 | 9.5 | 6.5 | 2.0 | 2.65 | 2.65 | 2.0 | 7.0 | |
| TPSRH6D38 | 6.9 | 6.9 | 4.0 | 9.5 | 6.5 | 2.0 | 2.65 | 2.65 | 2.0 | 7.3 | |

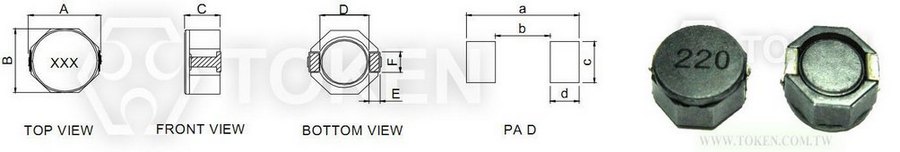

| 繞線功率型 (TPSRH-8D28~8D58) 結構圖及規格尺寸 (單位: mm) | |||||||||||
|
|||||||||||
| 型號 | A±0.3 | B±0.3 | C ( Max ) | D ( Red ) | E ( Red ) | F ( Red ) | a ( Red ) | b ( Red ) | c ( Red ) | d ( Red ) | |
| TPSRH8D28 | 8 | 8 | 3.0 | 6.3 | 1.2 | 2.5 | 10.1 | 6.1 | 2.8 | 2.0 | |
| TPSRH8D38 | 8 | 8 | 4.0 | 6.3 | 1.2 | 2.5 | 10.1 | 6.1 | 2.8 | 2.0 | |
| TPSRH8D43 | 8 | 8 | 4.5 | 6.3 | 1.2 | 2.5 | 10.1 | 6.1 | 2.8 | 2.0 | |
| TPSRH8D58 | 8 | 8 | 6.0 | 6.3 | 1.2 | 2.5 | 10.1 | 6.1 | 2.8 | 2.0 | |
| 繞線功率型 (TPSRH2D/TPSRH3D) 特性規格 | |||||||||||
| Inductance (µH) | TPSRH2D11 | TPSRH2D14 | TPSRH2D16 | TPSRH2D18 | TPSRH3D14 | ||||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
| 1R2 | 1.2 | 0.056 | 1.000 | 0.057 | 2.00 | 0.045 | 2.150 | ||||
| 1R5 | 1.5 | 0.068 | 0.900 | 0.073 | 1.800 | ||||||
| 1R8 | 1.8 | 0.075 | 1.650 | ||||||||
| 2R2 | 2.2 | 0.098 | 0.780 | 0.094 | 1.550 | 0.047 | 0.860 | 0.041 | 0.850 | 0.069 | 1.600 |
| 2R5 | 2.5 | 0.103 | 0.700 | ||||||||
| 2R7 | 2.7 | 0.117 | 1.350 | 0.061 | 0.820 | 0.088 | 1.450 | ||||
| 3R3 | 3.3 | 0.130 | 0.630 | 0.067 | 0.720 | 0.054 | 0.750 | 0.100 | 1.350 | ||
| 4R7 | 4.7 | 0.177 | 0.500 | 0.222 | 1.000 | 0.101 | 0.620 | 0.078 | 0.630 | 0.150 | 1.100 |
| 5R6 | 5.6 | 0.187 | 0.500 | 0.240 | 0.950 | 0.123 | 0.570 | ||||
| 6R8 | 6.8 | 0.27 | 0.450 | 0.330 | 0.850 | 0.158 | 0.500 | 0.106 | 0.520 | ||
| 8R2 | 8.2 | 0.300 | 0.400 | 0.350 | 0.800 | 0.171 | 0.450 | 0.238 | 0.820 | ||
| 100 | 10 | 0.400 | 0.430 | 0.400 | 0.700 | 0.195 | 0.420 | 0.180 | 0.430 | 0.262 | 0.750 |
| 120 | 12 | 0.394 | 0.620 | 0.223 | 0.390 | 0.350 | 0.670 | ||||
| 150 | 15 | 0.248 | 0.350 | 0.220 | 0.350 | 0.488 | 0.600 | ||||
| 180 | 18 | 0.316 | 0.320 | ||||||||
| 220 | 22 | 0.418 | 0.280 | 0.320 | 0.300 | 0.575 | 0.520 | ||||
| 270 | 27 | 0.466 | 0.260 | ||||||||
| 330 | 33 | 0.460 | 0.240 | ||||||||
| 470 | 47 | 0.660 | 0.200 | ||||||||
注意:
- 頻率測量 L: 100KHz/0.25v .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 開放式貼片功率型 (TPSRH3D/TPSRH4D) 特性規格 | |||||||||||
| Inductance (µH) | TPSRH3D16 | TPSRH3D18 | TPSRH3D28 | TPSRH4D18 | TPSRH4D28 | ||||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
| 1R0 | 1.0 | 0.03 | 2.00 | 0.056 | 2.50 | 0.027 | 2.70 | ||||
| 1R2 | 1.2 | 0.027 | 1.68 | 0.024 | 2.56 | ||||||
| 1R5 | 1.5 | 0.04 | 1.60 | 0.073 | 2.30 | 0.034 | 1.65 | 0.030 | 2.46 | ||
| 1R8 | 1.8 | 0.046 | 1.4 | 0.083 | 2.00 | 0.031 | 2.2 | ||||
| 2R2 | 2.2 | 0.054 | 1.30 | 0.096 | 1.90 | 0.043 | 1.32 | 0.035 | 2.04 | ||
| 2R7 | 2.7 | 0.069 | 1.10 | 0.124 | 1.70 | 0.055 | 1.28 | 0.038 | 1.80 | ||
| 3R3 | 3.3 | 0.075 | 1.00 | 0.127 | 1.50 | 0.072 | 2.00 | 0.066 | 1.01 | 0.043 | 1.57 |
| 3R9 | 3.9 | 0.090 | 0.90 | 0.162 | 1.40 | 0.074 | 0.88 | 0.059 | 1.44 | ||
| 4R7 | 4.7 | 0.112 | 0.85 | 0.188 | 1.35 | 0.088 | 1.65 | 0.089 | 0.845 | 0.062 | 1.32 |
| 5R6 | 5.6 | 0.118 | 0.800 | 0.230 | 1.2 | 0.118 | 0.80 | 0.074 | 1.17 | ||
| 6R8 | 6.8 | 0.141 | 0.700 | 0.270 | 1.10 | 0.119 | 1.24 | 0.143 | 0.76 | 0.087 | 1.12 |
| 8R2 | 8.2 | 0.184 | 0.650 | 0.155 | 0.68 | 0.10 | 1.04 | ||||
| 100 | 10 | 0.230 | 0.600 | 0.390 | 0.90 | 0.145 | 1.05 | 0.179 | 0.61 | 0.125 | 1.00 |
| 120 | 12 | 0.250 | 0.540 | 0.400 | 0.800 | 0.216 | 0.56 | 0.136 | 0.84 | ||
| 150 | 15 | 0.310 | 0.500 | 0.480 | 0.75 | 0.213 | 0.90 | 0.240 | 0.50 | 0.173 | 0.76 |
| 180 | 18 | 0.380 | 0.420 | 0.530 | 0.65 | 0.338 | 0.48 | 0.208 | 0.72 | ||
| 220 | 22 | 0.500 | 0.380 | 0.74 | 0.70 | 0.335 | 0.76 | 0.397 | 0.41 | 0.222 | 0.70 |
| 270 | 27 | 0.570 | 0.350 | 0.810 | 0.500 | 0.441 | 0.35 | 0.261 | 0.58 | ||
| 330 | 33 | 0.750 | 0.300 | 1.090 | 0.45 | 0.481 | 0.58 | 0.570 | 0.32 | 0.331 | 0.56 |
| 390 | 39 | 1.190 | 0.40 | 0.709 | 0.30 | 0.384 | 0.50 | ||||
| 470 | 47 | 1.680 | 0.35 | 0.599 | 0.48 | 0.78 | 0.28 | 0.380 | 0.48 | ||
| 560 | 56 | 0.970 | 0.26 | 0.480 | 0.41 | ||||||
| 680 | 68 | 1.30 | 0.22 | 0.66 | 0.35 | ||||||
| 820 | 82 | 1.35 | 0.22 | 0.66 | 0.41 | ||||||
| 101 | 100 | 0.970 | 0.26 | 0.480 | 0.41 | ||||||
| 121 | 120 | 1.95 | 0.18 | 0.950 | 0.27 | ||||||
| 151 | 150 | 2.12 | 0.15 | 0.180 | 0.41 | ||||||
| 181 | 180 | 2.50 | 0.14 | 1.330 | 0.22 | ||||||
注意:
- 頻率測量 L: 100KHz/0.25v .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 開放式貼片功率型 (TPSRH5D/TPSRH6D) 特性規格 | |||||||||
| Inductance (µH) | TPSRH5D18 | TPSRH5D28 | TPSRH6D28 | TPSRH6D38 | |||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
| 2R7 | 2.7 | 0.033 | 2.60 | ||||||
| 3R0 | 3.0 | 0.053 | 0.230 | 0.024 | 3.00 | ||||
| 3R3 | 3.3 | 0.035 | 2.30 | 0.026 | 3.5 | ||||
| 3R9 | 3.9 | 0.065 | 2.0 | 0.044 | 2.2 | 0.027 | 2.60 | 0.028 | 3.00 |
| 4R1 | 4.1 | 0.077 | 1.95 | ||||||
| 6R8 | 6.8 | 0.109 | 1.50 | 0.039 | 2.30 | ||||
| 8R2 | 8.2 | 0.069 | 1.60 | ||||||
| 100 | 10 | 0.139 | 1.20 | 0.091 | 1.30 | 0.065 | 1.70 | 0.053 | 2.00 |
| 120 | 12 | 0.195 | 1.10 | 0.098 | 1.20 | 0.070 | 1.55 | 0.060 | 1.70 |
| 150 | 15 | 0.220 | 0.97 | 0.115 | 1.10 | 0.084 | 1.40 | 0.073 | 1.60 |
| 180 | 18 | 0.270 | 0.85 | 0.138 | 1.00 | 0.095 | 1.32 | 0.086 | 1.50 |
| 220 | 22 | 0.350 | 0.80 | 0.160 | 0.90 | 0.128 | 1.20 | 0.099 | 1.30 |
| 270 | 27 | 0.380 | 0.75 | 0.203 | 0.85 | 0.142 | 1.05 | 0.117 | 1.2 |
| 330 | 33 | 0.480 | 0.65 | 0.238 | 0.75 | 0.165 | 0.97 | 0.146 | 1.10 |
| 390 | 39 | 0.60 | 0.57 | 0.270 | 0.70 | 0.210 | 0.86 | 0.187 | 1.00 |
| 470 | 47 | 0.70 | 0.54 | 0.330 | 0.62 | 0.238 | 0.80 | 0.217 | 0.95 |
| 560 | 56 | 0.84 | 0.50 | 0.400 | 0.58 | 0.277 | 0.73 | 0.230 | 0.85 |
| 680 | 68 | 0.95 | 0.43 | 0.510 | 0.50 | 0.304 | 0.65 | 0.270 | 0.75 |
| 820 | 82 | 1.24 | 0.41 | 0.570 | 0.46 | 0.390 | 0.60 | 0.330 | 0.70 |
| 101 | 100 | 1.34 | 0.36 | 0.69 | 0.42 | 0.535 | 0.54 | 0.420 | 0.65 |
注意:
- 頻率測量 L: 100KHz/0.25v .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 開放式貼片功率型 (TPSRH8D) 特性規格 | |||||||||
| Inductance (µH) | TPSRH8D28 | TPSRH8D38 | TPSRH8D43 | TPSRH8D58 | |||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
直流阻抗 (Ω)Max. |
額定電流 (A) |
| 1R8 | 1.8 | 0.015 | 7.00 | ||||||
| 2R0 | 2.0 | 0.22 | 5.00 | 0.22 | 7.00 | ||||
| 2R5 | 2.5 | 0.024 | 4.5 | 0.017 | 6.50 | ||||
| 3R3 | 3.3 | 0.027 | 6.00 | ||||||
| 3R5 | 3.5 | 0.031 | 4.00 | 0.024 | 5.00 | ||||
| 3R9 | 3.9 | 0.030 | 4.50 | 0.016 | 4.10 | ||||
| 4R7 | 4.7 | 0.040 | 3.40 | 0.029 | 4.60 | 0.033 | 4.30 | ||
| 5R0 | 5.0 | 0.017 | 3.80 | ||||||
| 6R2 | 6.2 | 0.049 | 3.00 | 0.036 | 4.00 | 0.02 | 3.30 | ||
| 6R8 | 6.8 | 0.045 | 4.40 | ||||||
| 7R3 | 7.3 | 0.060 | 2.80 | ||||||
| 100 | 10 | 0.079 | 2.50 | 0.048 | 3.00 | 0.059 | 3.08 | 0.026 | 2.6 |
| 150 | 15 | 0.109 | 1.90 | 0.067 | 2.75 | 0.083 | 2.24 | 0.037 | 2.30 |
| 220 | 22 | 0.157 | 1.60 | 0.105 | 2.30 | 0.118 | 2.00 | 0.046 | 1.70 |
| 330 | 33 | 0.205 | 1.30 | 0.157 | 1.75 | 0.160 | 1.50 | 0.065 | 1.50 |
| 470 | 47 | 0.310 | 1.15 | 0.189 | 1.52 | 0.230 | 1.33 | 0.091 | 1.20 |
| 680 | 68 | 0.430 | 0.92 | 0.290 | 1.30 | 0.280 | 1.12 | 0.13 | 1.00 |
| 101 | 100 | 0.56 | 0.75 | 0.410 | 1.05 | 0.440 | 0.91 | 0.18 | 0.80 |
注意:
- 頻率測量 L: 100KHz/0.25v .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 繞線功率型 (TPSRH-2D/3D/4D/5D/6D/8D) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||
| TPSRH2D11 | - | 1R2 | N | |||||||||||||||||||||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
