TPSRH63 和 TPSRH65 直接連接在鐵氧體磁芯上的電極,具有優越性能及高飽和度,適用於表面安裝。德銘特電子增強芯片功率電感,使得 (TPSRH) 家族系列涵蓋完整底板尺寸,貼片厚度僅有 3.0 mm 到 10.8 mm,電感值從 1.00 μH 到 1000.00 μH,直流阻抗 DCR 從 0.008Ω 到 21.6Ω,額定電流可達 10.0A。
SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容,採用閉磁路構造設計,輕便薄小,低直流阻抗,性能優異,是低功耗解決方案。(TPSRH) 家族系列提供功率電感範圍寬廣的參數,以供客戶選擇最佳化,從電感值和公差,封裝尺寸 footprint,直流阻抗 DCR,額定電流等。
基於優化的鐵氧體磁芯和扁平線繞組設計技術,實現 (TPSRH) 家族系列低磁心損耗,緊湊小巧體積,及極好的儲能密度。適合在各種電源拓撲結構中的輸出和儲能應用,包括負載點 (POL) 轉換器、DC-DC 變換器、大電流開關電源和 xEV 應用、新一代行動終端、電視遊樂器、電腦周邊設備、筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。
德銘特可以生產超出這些規格的電感器,可根據要求提供定制。(TPSRH) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: SMT 大電流功率電感 (TPSRH)。

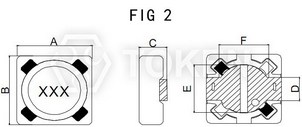

SMT功率電感 (TPSRH-124/125/127) 結構圖及規格尺寸 | ||||||||
型號 | A ± 0.5 | B ± 0.5 | C (Max) | D (Red) | E (Red) | F (Red) | FIG | |
TPSRH63 | 6.2 | 6.6 | 3.0 | 1.5 | 6.6 | 5.9 | 1 | |
TPSRH65 | 6.2 | 6.6 | 5.0 | 1.5 | 6.6 | 5.9 | 1 | |
TPSRH73 | 7.3 | 7.3 | 3.5 | 1.8 | 7.2 | 5.4 | 2 | |
TPSRH74 | 7.3 | 7.3 | 4.5 | 1.8 | 7.2 | 5.4 | 2 | |
TPSRH105 | 10.0 | 10.0 | 5.0 | 3 | 9.6 | 7.6 | 3 | |
TPSRH124 | 12.0 | 12.0 | 4.5 | 5 | 11.8 | 7.6 | 3 | |
TPSRH125 | 12.0 | 12.0 | 6.0 | 5 | 11.8 | 7.6 | 3 | |
TPSRH127 | 12.0 | 12.0 | 8.0 | 5 | 12 | 7.6 | 3 | |
TPSRH129 * | 12.0 | 12.0 | 10.0 | 5 | 12 | 7.6 | 3 | |
TPSRH1510 * | 15.0 | 15.0 | 10.8 | 5 | 15 | 7.6 | 3 | |
* 可根據要求提供定制。 |
SMT 功率電感 (TPSRH63/65/73/74/105) 特性規格 | |||||||||||
Inductance (µH) | TPSRH63 | TPSRH65 | TPSRH73 | TPSRH74 | TPSRH105 | ||||||
標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
2R2 | 2.9 | 0.057 | 1.94 | ||||||||
4R0 | 4.0 | 0.070 | 1.63 | ||||||||
5R5 | 5.5 | 0.085 | 1.40 | ||||||||
100 | 10 | 0.150 | 1.10 | 0.074 | 1.35 | 0.081 | 2.24 | 0.070 | 1.84 | 0.050 | 2.40 |
120 | 12 | 0.176 | 1.00 | 0.094 | 1.22 | 0.114 | 1.89 | 0.078 | 1.71 | 0.054 | 2.25 |
150 | 15 | 0.212 | 0.90 | 0.109 | 1.11 | 0.137 | 1.75 | 0.093 | 1.47 | 0.071 | 2.0 |
180 | 18 | 0.270 | 0.80 | 0.143 | 1.02 | 0.155 | 1.54 | 0.122 | 1.31 | 0.081 | 1.8 |
220 | 22 | 0.290 | 0.74 | 0.170 | 0.91 | 0.190 | 1.47 | 0.140 | 1.23 | 0.094 | 1.65 |
270 | 27 | 0.360 | 0.66 | 0.208 | 0.82 | 0.210 | 1.40 | 0.183 | 1.12 | 0.110 | 1.45 |
330 | 33 | 0.420 | 0.59 | 0.270 | 0.74 | 0.240 | 1.23 | 0.207 | 0.96 | 0.134 | 1.35 |
390 | 39 | 0.510 | 0.54 | 0.300 | 0.69 | 0.320 | 1.08 | 0.25 | 0.91 | 0.148 | 1.2 |
470 | 47 | 0.570 | 0.50 | 0.350 | 0.62 | 0.400 | 1.0 | 0.30 | 0.88 | 0.199 | 1.1 |
560 | 56 | 0.720 | 0.46 | 0.43 | 0.58 | 0.49 | 0.91 | 0.36 | 0.75 | 0.233 | 1.0 |
680 | 68 | 0.92 | 0.42 | 0.53 | 0.56 | 0.560 | 0.84 | 0.44 | 0.69 | 0.31 | 0.93 |
820 | 82 | 1.010 | 0.38 | 0.58 | 0.46 | 0.69 | 0.74 | 0.48 | 0.61 | 0.36 | 0.84 |
101 | 100 | 1.25 | 0.34 | 0.74 | 0.42 | 0.79 | 0.70 | 0.56 | 0.60 | 0.39 | 0.76 |
121 | 120 | 1.40 | 0.31 | 0.81 | 0.38 | 0.98 | 0.63 | 0.70 | 0.52 | 0.47 | 0.70 |
151 | 150 | 1.77 | 0.28 | 0.91 | 0.35 | 1.11 | 0.58 | 0.79 | 0.46 | 0.53 | 0.63 |
181 | 180 | 2.04 | 0.26 | 1.14 | 0.32 | 1.45 | 0.52 | 0.96 | 0.42 | 0.68 | 0.57 |
221 | 220 | 2.80 | 0.23 | 1.27 | 0.29 | 1.82 | 0.48 | 1.22 | 0.36 | 0.82 | 0.52 |
271 | 270 | 3.21 | 0.22 | 1.65 | 0.26 | 2.19 | 0.42 | 1.51 | 0.34 | 0.92 | 0.47 |
331 | 330 | 4.15 | 0.19 | 2.17 | 0.23 | 2.62 | 0.39 | 1.72 | 0.32 | 1.13 | 0.43 |
391 | 390 | 2.47 | 0.22 | 3.33 | 0.35 | 2.11 | 0.29 | 1.39 | 0.39 | ||
471 | 470 | 2.93 | 0.20 | 3.86 | 0.32 | 2.43 | 0.26 | 1.66 | 0.36 | ||
561 | 560 | 3.47 | 0.18 | 4.30 | 0.29 | 3.16 | 0.23 | ||||
681 | 680 | 4.36 | 0.17 | 5.73 | 0.19 | 3.54 | 0.22 | ||||
821 | 820 | 4.77 | 0.15 | 6.54 | 0.18 | 4.49 | 0.2 | ||||
102 | 1000 | 6.42 | 0.14 | 8.25 | 0.16 | 5.80 | 0.18 |
SMT 功率電感 (TPSRH124/125/127) 特性規格 | |||||||
Inductance (µH) | TPSRH124 | TPSRH125 | TPSRH127 | ||||
標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
1R2 | 1.2 | 0.007 | 9.8 | ||||
1R3 | 1.3 | 0.008 | 8.0 | ||||
2R2 | 2.1 | 0.009 | 7.0 | ||||
3R3 | 3.1 | 0.010 | 6.0 | ||||
3R5 | 3.5 | 0.014 | 7.5 | ||||
3R9 | 3.9 | 0.015 | 6.50 | 0.012 | 5.5 | ||
4R7 | 4.7 | 0.018 | 5.70 | 0.014 | 5.0 | 0.016 | 6.8 |
5R8 | 5.8 | 0.018 | 4.4 | ||||
6R1 | 6.1 | 0.020 | 4.4 | 0.018 | 6.6 | ||
6R8 | 6.8 | 0.023 | 4.90 | ||||
7R5 | 7.5 | 0.024 | 4.2 | ||||
7R6 | 7.6 | 0.020 | 5.9 | ||||
100 | 10 | 0.028 | 4.50 | 0.022 | 4 | 0.022 | 4.9 |
150 | 15 | 0.050 | 3.20 | 0.32 | 3.3 | 0.026 | 4.5 |
180 | 18 | 0.057 | 3.10 | 0.045 | 3.0 | 0.039 | 3.9 |
220 | 22 | 0.066 | 2.90 | 0.052 | 2.8 | 0.043 | 3.6 |
270 | 27 | 0.080 | 2.80 | 0.059 | 2.3 | 0.046 | 3.4 |
330 | 33 | 0.097 | 2.7 | 0.067 | 2.1 | 0.065 | 3.0 |
390 | 39 | 0.132 | 2.10 | 0.090 | 2.0 | 0.073 | 2.75 |
470 | 47 | 0.160 | 1.90 | 0.098 | 1.8 | 0.100 | 2.5 |
560 | 56 | 0.190 | 1.80 | 0.110 | 1.7 | 0.110 | 2.35 |
680 | 68 | 0.22 | 1.5 | 0.126 | 1.5 | 0.140 | 2.1 |
820 | 82 | 0.26 | 1.3 | 0.160 | 1.4 | 0.160 | 1.95 |
101 | 100 | 0.308 | 1.20 | 0.183 | 1.3 | 0.220 | 1.7 |
121 | 120 | 0.330 | 1.10 | 0.200 | 1.1 | 0.250 | 1.6 |
151 | 150 | 0.530 | 0.95 | 0.240 | 1.0 | 0.280 | 1.42 |
181 | 180 | 0.620 | 0.85 | 0.300 | 0.9 | 0.350 | 1.3 |
221 | 220 | 0.700 | 0.80 | 0.350 | 0.8 | 0.390 | 1.16 |
271 | 270 | 0.870 | 0.60 | 0.430 | 0.75 | 0.560 | 1.06 |
331 | 330 | 0.900 | 0.50 | 0.490 | 0.68 | 0.640 | 0.95 |
391 | 390 | 0.580 | 0.65 | 0.700 | 0.88 | ||
471 | 470 | 0.770 | 0.58 | 0.980 | 0.79 | ||
561 | 560 | 1.010 | 0.54 | 1.07 | 0.73 | ||
681 | 680 | 1.200 | 0.48 | 1.46 | 0.67 | ||
821 | 820 | 1.340 | 0.43 | 1.64 | |||
102 | 1000 | 1.530 | 0.40 | 1.82 | 0.55 |
SMT功率電感 (TPSRH) 料號標識 | |||||||||||||||||||||||||||||||||||||
TPSRH63 | - | 2R2 | N | ||||||||||||||||||||||||||||||||||
|
|
|
