高飽和大電流濾波功率電感器 - TPSRB 系列

高飽和大電流濾波功率電感器 (TPSRB)

德銘特 TPSRB 設計為高飽和大電流濾波通用型電感器,用於消除電信的電力線路中的 EMI,測試和測量設備,網絡,便攜式電子設備,PC,家電和其他電子設備。採用直接電極型的閉磁路構造設計,具有扼流濾波高頻雜訊特性,輕便薄小,尺寸小,厚度薄,容易表面貼裝。

通過開發低直流阻抗,提高直流到直流轉換器的效率,TPSRB 採用緊湊設計,節省寶貴 PCB 版面面積。尺寸量測只有 5.6 mm x 6.2 mm x 3.2 mm TPSRB63, 7.0 mm x 7.8 mm x 4.5 mm TPSRB74, 9.0 mm x 10.0 mm x 5.5 mm TPSRB105。 平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。

德銘特 TPSRB 功率系列於功能特性上具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

德銘特的 TPSRB 繞線系列高頻扼流濾波電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。請聯繫我們與您的特定需求。

下載 PDF 版本: 高飽和大電流濾波功率電感器 (TPSRB)

特性 :
  1. 高功率,高飽和電流,適用於表面貼裝。
用途 :
  1. 录像机,笔记本电脑,OA仪器,数码相机。
  2. 液晶电视,小型通信设备,DC/DC转换器等。
高頻扼流濾波 (TPSRB) 結構圖及規格尺寸

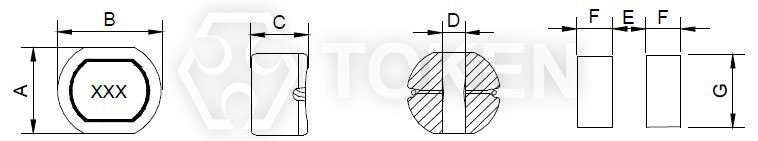

高頻扼流濾波功率電感器 (TPSRB) 尺寸圖 (Unit: mm)
高頻扼流濾波功率電感器 (TPSRB) 尺寸圖
型號 A±0.5 B±0.5 C±0.5 D (Ref) E (Ref) F (Ref) G (Ref)
TPSRB63 5.6 6.2 3.2 1.8 1.7 2.25 5.5
TPSRB74 7.0 7.8 4.5 2.0 2.0 4.0 7.5
TPSRB105 9.0 10.0 5.5 2.8 2.5 5.0 9.5
注: 可依客戶特殊需求設計。
高頻扼流濾波 (TPSRB) 特性規格
Inductance (µH) TPSRB63 TPSRB74 TPSRB105
標識 電感值 (µH) 直流阻抗 (Ω) Max. 額定電流 (A) 直流阻抗 (Ω) Max. 額定電流 (A) 直流阻抗 (Ω) Max. 額定電流 (A)
100 10 0.082 1.62 0.04 1.65 0.03 2.06
120 12 0.103 1.48 0.04 1.57 0.03 1.94
150 15 0.12 1.32 0.06 1.39 0.04 1.72
180 18 0.16 1.21 0.06 1.29 0.05 1.58
220 22 0.176 1.09 0.07 1.12 0.05 1.42
270 27 0.32 1.99 0.10 1.06 0.07 1.32
330 33 0.36 0.89 0.13 0.97 0.08 1.16
390 39 0.46 0.82 0.16 0.91 0.09 1.10
470 47 0.5 0.75 0.19 0.80 0.11 1.00
560 56 0.67 0.68 0.21 0.76 0.11 0.93
680 68 0.74 0.62 0.24 0.68 0.14 0.85
820 82 0.82 0.57 0.32 0.62 0.17 0.79
101 100 1.15 0.51 0.36 0.55 0.22 0.72
121 120 1.26 0.47 0.39 0.49 0.27 0.63
151 150 1.41 0.42 0.49 0.44 0.35 0.55
181 180 2.28 0.38 0.61 0.4 0.42 0.5
221 220 2.54 0.35 0.72 0.36 0.48 0.47
271 270 3.0 0.31 0.83 0.33 0.58 0.41
331 330 5.4 0.28 0.74 0.37
391 390 6.26 0.26 0.82 0.35
471 470 6.5 0.24 0.96 0.33
註:
  • 頻率測量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
高頻扼流濾波 (TPSRB) 料號標識
TPSRB63 - 100 M

型號
TPSRB63
TPSRB74
TPSRB105

電感值
100 10.00µH
101 100.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
