貼片功率環型電感器 閉磁式繞線 (TPSTX-2P/2S/4P/4S)
德銘特電子 TPSTX-2P/2S/4P/4S 系列貼片功率環型電感器，採用開放式繞線的環型磁芯，飽和磁通密度高，閉和磁路（避免了由于開氣隙而產生的EMI 問題），溫度特性好，可作為直流濾波電感器和差模濾波電感器使用。
TPSTX-2P/2S/4P/4S 系列功能特性具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準，適用于 SMT 自動貼片。
採用平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。而廣泛應用于高精度的工業設備中，如影印機、顯示監視器、寬頻數據機、游戲機、彩色電視、攝影機、冷氣機、電冰箱、洗衣機、微波爐、電源供應器、汽車電子產品等。軸包裝，易用自動化裝配。
德銘特的 TPSTX 系列環型電感器，符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
下載 PDF 版本: 貼片功率環型電感器 (TPSTX)。
特性 :
- 最大功率密度。
- 設計為鐵粉芯及低價格。
- 開放式繞線，閉合磁性電路防干擾對策。
用途 :
- 電源供應器。
- 電腦顯示卡。
- 訊號濾波應用。

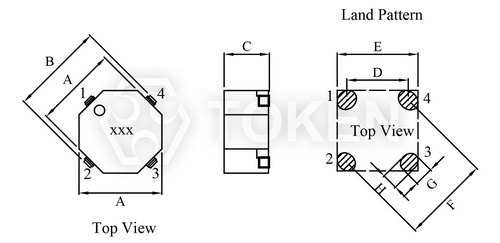

| 串/並聯式環型繞線電感 (TPSTX-2P/2S/4P/4S) 結構圖及規格尺寸 | |||||||||
|
|||||||||
| 型號 | A ± 0.5 | B ± 0.5 | C Max. | D | E | F | G | H | |
| TPSTX-2P | 9.00 | 11.60 | 5.96 | 7.04 | 10.72 | 9.96 | 3.68 | 3.05 | |
| TPSTX-4P | 11.40 | 14.40 | 7.00 | 8.84 | 12.50 | 12.50 | 4.06 | 3.05 | |
| TPSTX-2S | 9.00 | 11.60 | 5.96 | 7.04 | 10.72 | 9.96 | 3.68 | 3.05 | |
| TPSTX-4S | 11.40 | 14.40 | 7.00 | 8.84 | 12.50 | 12.50 | 4.06 | 3.05 | |
註: 可依客戶特殊需求設計。
| 並聯式環型繞線電感 (TPSTX-2P) 特性規格 | ||||
| 產品料號 | 電感值 (µH) ±20% | 電感值 @ IDC (µH) Min. | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPSTX-2P-R47 | 0.54 | 0.42 | 0.006 | 5.90 |
| TPSTX-2P-R68 | 0.85 | 0.64 | 0.008 | 5.40 |
| TPSTX-2P-1 | 1.22 | 0.89 | 0.009 | 5.00 |
| TPSTX-2P-2 | 2.18 | 1.56 | 0.014 | 3.90 |
| TPSTX-2P-5 | 4.90 | 3.57 | 0.032 | 2.50 |
| TPSTX-2P-8 | 7.65 | 5.31 | 0.040 | 2.30 |
| TPSTX-2P-10 | 9.83 | 6.73 | 0.045 | 2.10 |
| TPSTX-2P-15 | 14.99 | 10.51 | 0.085 | 1.60 |
| TPSTX-2P-20 | 19.58 | 13.37 | 0.097 | 1.50 |
| TPSTX-2P-25 | 24.79 | 16.60 | 0.109 | 1.40 |
| TPSTX-2P-33 | 32.67 | 21.29 | 0.126 | 1.30 |
| TPSTX-2P-50 | 49.10 | 35.31 | 0.306 | 0.82 |
| TPSTX-2P-68 | 68.85 | 47.93 | 0.362 | 0.76 |
| TPSTX-2P-100 | 99.14 | 69.56 | 0.541 | 0.62 |
| TPSTX-2P-150 | 148.10 | 100.07 | 0.666 | 0.56 |
| TPSTX-2P-200 | 201.59 | 138.49 | 0.951 | 0.46 |
| TPSTX-2P-300 | 300.42 | 197.52 | 1.176 | 0.42 |
註:
- 測試頻率: 1KHz / 0.25V.
- 工作溫度: -40°C ~ +85°C.
| 串聯式環型繞線電感 (TPSTX-2S) 特性規格 | ||||
| 產品料號 | 電感值 (µH) ±20% | 電感值 @ IDC (µH) Min. | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPSTX-2S-2 | 2.18 | 1.69 | 0.024 | 2.95 |
| TPSTX-2S-3 | 3.40 | 2.55 | 0.029 | 2.70 |
| TPSTX-2S-5 | 4.90 | 3.57 | 0.034 | 2.50 |
| TPSTX-2S-9 | 8.70 | 6.26 | 0.056 | 1.95 |
| TPSTX-2S-20 | 19.58 | 14.26 | 0.128 | 1.25 |
| TPSTX-2S-30 | 30.60 | 21.23 | 0.159 | 1.15 |
| TPSTX-2S-40 | 39.30 | 26.92 | 0.179 | 1.05 |
| TPSTX-2S-60 | 59.98 | 42.02 | 0.339 | 0.80 |
| TPSTX-2S-80 | 78.34 | 53.48 | 0.387 | 0.75 |
| TPSTX-2S-100 | 99.14 | 66.38 | 0.436 | 0.70 |
| TPSTX-2S-130 | 130.70 | 85.17 | 0.503 | 0.65 |
| TPSTX-2S-200 | 196.38 | 141.24 | 1.221 | 0.41 |
| TPSTX-2S-280 | 275.40 | 191.71 | 1.447 | 0.38 |
| TPSTX-2S-400 | 396.58 | 278.22 | 2.162 | 0.31 |
| TPSTX-2S-600 | 592.42 | 400.27 | 2.661 | 0.28 |
| TPSTX-2S-800 | 806.34 | 553.97 | 3.804 | 0.23 |
| TPSTX-2S-1200 | 1201.70 | 790.08 | 4.703 | 0.21 |
註:
- 測試頻率: 1KHz / 0.25V.
- 工作溫度: -40°C ~ +85°C.
| 並聯式環型繞線電感 (TPSTX-4P) 特性規格 | ||||
| 產品料號 | 電感值 (µH) ±20% | 電感值 @ IDC (µH) Min. | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPSTX-4P-R47 | 0.49 | 0.37 | 0.005 | 7.90 |
| TPSTX-4P-R68 | 0.76 | 0.56 | 0.006 | 7.20 |
| TPSTX-4P-1 | 1.10 | 0.81 | 0.009 | 5.90 |
| TPSTX-4P-2 | 1.95 | 1.42 | 0.014 | 4.60 |
| TPSTX-4P-5 | 5.15 | 3.56 | 0.027 | 3.30 |
| TPSTX-4P-8 | 7.81 | 5.15 | 0.033 | 3.00 |
| TPSTX-4P-10 | 9.88 | 6.70 | 0.047 | 2.50 |
| TPSTX-4P-15 | 14.76 | 9.52 | 0.057 | 2.30 |
| TPSTX-4P-20 | 20.62 | 13.44 | 0.085 | 1.90 |
| TPSTX-4P-25 | 25.65 | 17.17 | 0.116 | 1.60 |
| TPSTX-4P-33 | 33.21 | 22.93 | 0.166 | 1.30 |
| TPSTX-4P-50 | 48.80 | 32.21 | 0.202 | 1.20 |
| TPSTX-4P-68 | 67.37 | 43.04 | 0.238 | 1.10 |
| TPSTX-4P-100 | 99.09 | 69.54 | 0.565 | 0.72 |
| TPSTX-4P-150 | 149.45 | 101.46 | 0.696 | 0.64 |
| TPSTX-4P-200 | 200.11 | 131.37 | 0.810 | 0.60 |
| TPSTX-4P-300 | 298.93 | 188.03 | 1.003 | 0.54 |
註:
- 測試頻率: 1KHz / 0.25V.
- 工作溫度: -40°C ~ +85°C.
| 串聯式環型繞線電感 (TPSTX-4S) 特性規格 | ||||
| 產品料號 | 電感值 (µH) ±20% | 電感值 @ IDC (µH) Min. | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPSTX-4S-2 | 1.95 | 1.49 | 0.019 | 3.95 |
| TPSTX-4S-3 | 3.05 | 2.24 | 0.023 | 3.60 |
| TPSTX-4S-4 | 4.39 | 3.24 | 0.034 | 2.95 |
| TPSTX-4S-8 | 7.81 | 5.69 | 0.055 | 2.30 |
| TPSTX-4S-20 | 20.62 | 14.23 | 0.107 | 1.65 |
| TPSTX-4S-30 | 31.23 | 20.61 | 0.131 | 1.50 |
| TPSTX-4S-40 | 39.53 | 26.79 | 0.187 | 1.25 |
| TPSTX-4S-60 | 59.05 | 38.09 | 0.228 | 1.15 |
| TPSTX-4S-80 | 82.47 | 53.76 | 0.337 | 0.95 |
| TPSTX-4S-100 | 102.60 | 68.68 | 0.462 | 0.80 |
| TPSTX-4S-130 | 132.86 | 91.72 | 0.663 | 0.65 |
| TPSTX-4S-200 | 195.20 | 128.83 | 0.805 | 0.60 |
| TPSTX-4S-270 | 269.50 | 172.16 | 0.952 | 0.55 |
| TPSTX-4S-400 | 396.38 | 278.15 | 2.259 | 0.36 |
| TPSTX-4S-600 | 597.80 | 405.83 | 2.784 | 0.32 |
| TPSTX-4S-800 | 800.44 | 525.47 | 3.240 | 0.30 |
| TPSTX-4S-1200 | 1195.72 | 752.13 | 4.011 | 0.27 |
註:
- 測試頻率: 1KHz / 0.25V.
- 工作溫度: -40°C ~ +85°C.
| 串/並聯式環型繞線電感 (TPSTX-2P/2S/4P/4S) 料號標識 | ||||||
| TPSTX-2P-R47 | ||||||
 | ||||||
|
||||||
