開磁式貼片繞線功率電感器 超薄型 (TPUD4006/4008/4011/4013/5011/5013)
德銘特電子 TPUD4006/4008/4011/4013/5011/5013 超薄型系列，貼片繞線功率電感器，採用開磁式開磁路構造設計，錳鋅材之鐵芯，扁平化的構造，具有體積小、厚度薄（高度低於 0.8 mm 和 1.0 mm）、容易表面貼裝，具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。
德銘特 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。此系列電感具有低磁漏，低直流電阻，耐大電流等特點，而廣泛應用于高精度的工業設備中，如電視遊樂器、可攜式遊戲設備、電腦周邊設備、 小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、個人導航系統、錄放影機、OA 儀器、液晶電視、小型通信機器、直流轉換器。軸包裝，易用自動化裝配。
德銘特的 TPUD4006/4008/4011/4013/5011/5013 超薄型系列貼片線繞功率電感器，符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，産品包裝符合 EIA-481 標準，適用于 SMT 自動貼片。並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。
下載 PDF 版本: 開磁式貼片繞線功率電感器 (TPUD)。
特性 :
- 開磁路構造設計。
- 扁平化設計。
用途 :
- LCD驅動器，手機。
- 小型直流轉換器，變壓器。

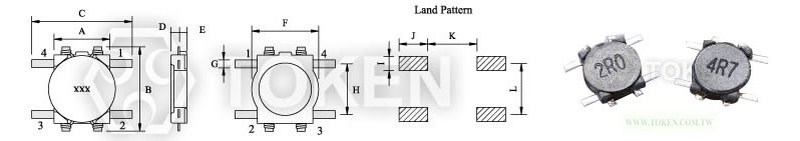

| 超薄型繞線功率型 (TPUD4006/4008) 結構圖及規格尺寸 (Unit: mm) | |||||||||||||
|
|||||||||||||
| 型號 | A | B Max. | C Max. | D Max. | E | F | G | H | I | J | K | L | |
| TPUD4006 | 3.5 | 5.8 | 6.3 | 0.8 | 0.4 | 4.1 | 0.5 | 3.2 | 0.9 | 1.5 | 4.0 | 3.2 | |
| TPUD4008 | 3.5 | 5.8 | 6.3 | 1.0 | 0.4 | 4.1 | 0.5 | 3.2 | 0.9 | 1.5 | 4.0 | 3.2 | |

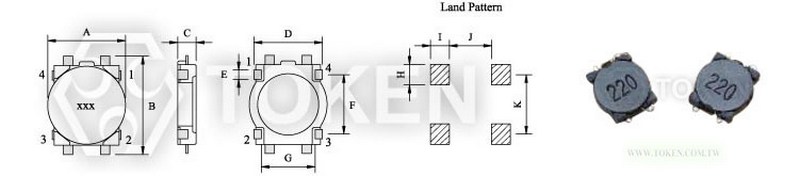

| 開磁式功率線繞型 (TPUD4011/4013) 結構圖及規格尺寸 (Unit: mm) | ||||||||||||
|
||||||||||||
| 型號 | A Max. | B Max. | C Max. | D | E | F | G | H | I | J | K | |
| TPUD4011 | 4.4 | 5.8 | 1.2 | 3.7 | 0.5 | 3.2 | 2.9 | 0.8 | 1.4 | 2.5 | 3.2 | |
| TPSD4011 | 4.9 | 4.9 | 1.2 | 3.7 | 0.5 | 3.2 | 2.9 | 0.8 | 1.4 | 2.5 | 3.2 | |
| TPUD4013 | 4.4 | 5.8 | 1.45 | 3.7 | 0.5 | 3.2 | 2.9 | 0.8 | 1.4 | 2.5 | 3.2 | |

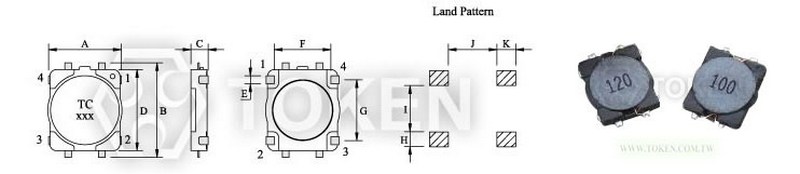

| SMT 繞線功率型 (TPUD5011/5013) 結構圖及規格尺寸 (Unit: mm) | ||||||||||||
|
||||||||||||
| 型號 | A Max. | B Max. | C Max. | D | E | F | G | H | I | J | K | |
| TPUD5011 | 5.8 | 7.4 | 1.2 | 6.0 | 0.6 | 4.2 | 4.5 | 1.1 | 3.4 | 3.6 | 1.4 | |
| TPUD5013 | 5.8 | 7.4 | 1.5 | 6.0 | 0.6 | 4.2 | 4.5 | 1.1 | 3.4 | 3.6 | 1.4 | |
| 超薄型繞線功率型 (TPUD4006) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD4006 - 2R2M | 2.20 | 100 | 0.116 | 0.95 |
| TPUD4006 - 3R3M | 3.30 | 100 | 0.174 | 0.77 |
| TPUD4006 - 4R7M | 4.70 | 100 | 0.216 | 0.75 |
| TPUD4006 - 6R8M | 6.80 | 100 | 0.296 | 0.62 |
| TPUD4006 - 100M | 10.00 | 100 | 0.457 | 0.50 |
| TPUD4006 - 150M | 15.00 | 100 | 0.676 | 0.40 |
| TPUD4006 - 220M | 22.00 | 100 | 1.066 | 0.30 |
| TPUD4006 - 330M | 33.00 | 100 | 1.647 | 0.24 |
| TPUD4006 - 470M | 47.00 | 100 | 2.843 | 0.18 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| 超薄型繞線功率型 (TPUD4008) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD4008-3R3M | 3.30 | 100 | 0.160 | 0.85 |
| TPUD4008-4R7M | 4.70 | 100 | 0.194 | 0.80 |
| TPUD4008-6R8M | 6.80 | 100 | 0.276 | 0.65 |
| TPUD4008-100M | 10.00 | 100 | 0.335 | 0.57 |
| TPUD4008-150M | 15.00 | 100 | 0.508 | 0.45 |
| TPUD4008-220M | 22.00 | 100 | 0.766 | 0.37 |
| TPUD4008-330M | 33.00 | 100 | 1.162 | 0.28 |
| TPUD4008-470M | 47.00 | 100 | 1.658 | 0.22 |
| TPUD4008-680M | 68.00 | 100 | 2.534 | 0.18 |
| TPUD4008-101M | 100.00 | 100 | 3.304 | 0.17 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| 開磁式功率線繞型 (TPUD4011) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD4011 - 2R2M | 2.20 | 100 | 0.116 | 0.95 |
| TPUD4011 - 3R3M | 3.30 | 100 | 0.174 | 0.77 |
| TPUD4011 - 4R7M | 4.70 | 100 | 0.216 | 0.75 |
| TPUD4011 - 6R8M | 6.80 | 100 | 0.296 | 0.62 |
| TPUD4011 - 100M | 10.00 | 100 | 0.457 | 0.50 |
| TPUD4011 - 150M | 15.00 | 100 | 0.676 | 0.40 |
| TPUD4011 - 220M | 22.00 | 100 | 1.066 | 0.30 |
| TPUD4011 - 330M | 33.00 | 100 | 1.647 | 0.24 |
| TPUD4011 - 470M | 47.00 | 100 | 2.843 | 0.18 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| 閉磁式功率線繞型 (TPSD4011) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPSD4011 - 3R3N | 3.30 | 100 | 0.12 | 1.0 |
| TPSD4011 - 4R7N | 4.70 | 100 | 0.18 | 0.8 |
| TPSD4011 - 6R8M | 6.80 | 100 | 0.22 | 0.7 |
| TPSD4011 - 100M | 10.00 | 100 | 0.31 | 0.6 |
| TPSD4011 - 150M | 15.00 | 100 | 0.48 | 0.5 |
| TPSD4011 - 220M | 22.00 | 100 | 0.71 | 0.4 |
| TPSD4011 - 330M | 33.00 | 100 | 1.1 | 0.3 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| 開磁式功率線繞型 (TPUD4013) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD4013 - 3R3M | 3.30 | 100 | 0.160 | 0.85 |
| TPUD4013 - 4R7M | 4.70 | 100 | 0.194 | 0.80 |
| TPUD4013 - 6R8M | 6.80 | 100 | 0.276 | 0.65 |
| TPUD4013 - 100M | 10.00 | 100 | 0.335 | 0.57 |
| TPUD4013 - 150M | 15.00 | 100 | 0.508 | 0.45 |
| TPUD4013 - 220M | 22.00 | 100 | 0.766 | 0.37 |
| TPUD4013 - 330M | 33.00 | 100 | 1.162 | 0.28 |
| TPUD4013 - 470M | 47.00 | 100 | 1.658 | 0.22 |
| TPUD4013 - 680M | 33.00 | 100 | 2.534 | 0.18 |
| TPUD4013 - 101M | 47.00 | 100 | 3.304 | 0.17 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| SMT 繞線功率型 (TPUD5011) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD5011 - 3R3M | 3.30 | 100 | 0.109 | 0.94 |
| TPUD5011 - 4R7M | 4.70 | 100 | 0.156 | 0.80 |
| TPUD5011 - 6R8M | 6.80 | 100 | 0.216 | 0.65 |
| TPUD5011 - 100M | 10.00 | 100 | 0.275 | 0.53 |
| TPUD5011 - 150M | 15.00 | 100 | 0.438 | 0.40 |
| TPUD5011 - 220M | 22.00 | 100 | 0.663 | 0.36 |
| TPUD5011 - 330M | 33.00 | 100 | 0.975 | 0.32 |
| TPUD5011 - 470M | 47.00 | 100 | 1.380 | 0.26 |
| TPUD5011 - 680M | 68.00 | 100 | 1.700 | 0.23 |
| TPUD5011 - 101M | 100.00 | 100 | 2.800 | 0.20 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| SMT 繞線功率型 (TPUD5013) 特性規格 | ||||
| 產品料號 | 電感值 L (µH) | 測試頻率 ( KHz ) | 直流阻抗 (Ω) Max. | 定格電流 (A) Max. |
| TPUD5013 - 3R3M | 3.30 | 100 | 0.081 | 1.25 |
| TPUD5013 - 4R7M | 4.70 | 100 | 0.106 | 1.20 |
| TPUD5013 - 6R8M | 6.80 | 100 | 0.144 | 0.90 |
| TPUD5013 - 100M | 10.00 | 100 | 0.187 | 0.85 |
| TPUD5013 - 150M | 15.00 | 100 | 0.300 | 0.57 |
| TPUD5013 - 220M | 22.00 | 100 | 0.431 | 0.54 |
| TPUD5013 - 330M | 33.00 | 100 | 0.637 | 0.38 |
| TPUD5013 - 470M | 47.00 | 100 | 0.875 | 0.35 |
註:
- 測試頻率：100KHz / 0.1V.
- 操作溫度：-40°C ~ +85°C.
- 感量下降 = 10% typ. at IDC.
| 超薄型繞線功率型 (TPUD4006, TPUD4008, TPUD5011, TPSD5013) 料號標識 | ||||||||||||||||||||||||
| TPUD4006 | - | 2R2 | M | |||||||||||||||||||||
 | | | ||||||||||||||||||||||
|
|
|
||||||||||||||||||||||
| 開磁式功率線繞型 (TPUD4011, TPSD4011, TPUD4013) 料號標識 | |||||||||||||||||||||||||
| TPUD4011 | - | 100 | M | ||||||||||||||||||||||
| | | |||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||
註: TPSD4011 採閉磁路結構設計。
