德銘特電子最新的元器件 TPUME 採用開磁式開磁路構造設計優點,錳鋅材之鐵芯,具有體積小、薄厚度(高度低於 4.7 mm)、容易表面貼裝,具有高功率、高磁飽和性、高 Q 品質、高能量存儲、低直流阻抗、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。
德銘特新增加了一系列 TPUME1206、TPUME1210L、TPUME1210、TPUME1812、及 TPUME2220 低損耗線繞芯片電感器,適用於無線通信設備,具有延長的電氣特性的最大靈活性。
德銘特 TPUME 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度。TPUME 提供芯片電感器最佳的特性和性能比。TPUME1206 具有最低輪廓高度 1.8 mm,及緊奏封裝尺寸 3.2 mm x 2.3 mm;TPUME2220 系列具有低直流阻抗 DCR 0.039 ohm。TPUME 系列提供各種電感量從 1.0 μH to 2200 μH,額定電流從 0.005 A 到 4 A,這使 TPUME 全系列能夠提供更高的效率和靈活性。
德銘特可以生產超出這些規格的電感器,可根據要求提供定制。TPUME 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,與 TDK、Vishay 電感器兼容,並提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: 貼片功率繞線電感器 (TPUME)。

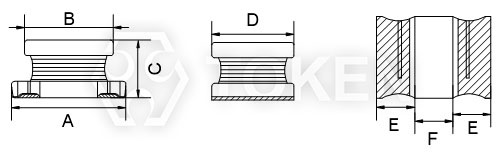

開磁式貼片功率型 (TPUME) 結構圖及規格尺寸 | |||||||
|
|||||||
型號 | A±0.3 | B±0.3 | C±0.3 | D Ref. | E Ref. | F Ref. | |
TPUME1206 | 3.2 | 2.3 | 1.8 | 1.6 | 0.9 | 1.3 | |
TPUME1210L | 3.2 | 2.5 | 1.55 | 2.5 | 0.9 | 1.3 | |
TPUME1210 | 3.2 | 2.5 | 2.0 | 2.5 | 0.9 | 1.3 | |
TPUME1812 | 4.5 | 3.6 | 2.6 | 3.2 | 1.6 | 1.3 | |
TPUME2220 | 5.7 | 5.0 | 4.7 | 5.0 | 2.0 | 1.7 |
開磁式貼片功率型 (TPUME) 特性規格 | |||||||||||
Inductance (µH) | TPUME1206 | TPUME1210L | TPUME1210 | TPUME1812 | TPUME2220 | ||||||
標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
1R0 | 1.0 | 0.104 | 0.175 | 0.06 | 1.48 | 0.057 | 0.445 | 0.045 | 0.5 | 0.039 | 4.00 |
1R2 | 1.2 | 0.118 | 0.165 | 0.064 | 0.425 | 0.048 | 0.5 | 0.042 | 3.8 | ||
1R5 | 1.5 | 0.157 | 0.155 | 0.079 | 0.4 | 0.057 | 0.5 | 0.049 | 3.7 | ||
1R8 | 1.8 | 0.196 | 0.050 | 0.101 | 1.31 | 0.088 | 0.39 | 0.06 | 0.5 | ||
2R2 | 2.2 | 0.260 | 0.14 | 0.125 | 1.25 | 0.096 | 0.37 | 0.072 | 0.5 | 0.062 | 3.2 |
2R7 | 2.7 | 0.29 | 0.135 | 0.129 | 0.32 | 0.081 | 0.5 | 0.069 | 3 | ||
3R3 | 3.3 | 0.33 | 0.13 | 0.16 | 1.08 | 0.153 | 0.3 | 0.088 | 0.5 | 0.075 | 2.9 |
3R9 | 3.9 | 0.35 | 0.125 | 0.166 | 0.29 | 0.094 | 0.5 | 0.086 | 2.8 | ||
4R7 | 4.7 | 0.4 | 0.12 | 0.236 | 0.98 | 0.222 | 0.27 | 0.111 | 0.5 | 0.103 | 2.7 |
5R6 | 5.6 | 0.54 | 0.115 | 0.287 | 0.9 | 0.233 | 0.25 | 0.13 | 0.5 | 0.118 | 2.4 |
6R8 | 6.8 | 0.59 | 0.11 | 0.371 | 0.79 | 0.3 | 0.24 | 0.16 | 0.45 | 0.126 | 2.00 |
8R2 | 8.2 | 0.82 | 0.105 | 0.471 | 0.72 | 0.38 | 0.225 | 0.191 | 0.45 | 0.14 | 1.8 |
100 | 10 | 0.97 | 0.1 | 0.576 | 0.66 | 0.43 | 0.19 | 0.225 | 0.4 | 0.159 | 1.7 |
120 | 12 | 1.03 | 0.095 | 0.684 | 0.59 | 0.48 | 0.18 | 0.25 | 0.38 | 0.187 | 1.5 |
150 | 15 | 1.14 | 0.09 | 0.888 | 0.54 | 0.64 | 0.17 | 0.31 | 0.36 | 0.21 | 1.4 |
180 | 18 | 1.27 | 0.085 | 1.087 | 0.48 | 0.87 | 0.165 | 0.38 | 0.34 | 0.26 | 1.3 |
220 | 22 | 1.52 | 0.085 | 1.343 | 0.43 | 0.98 | 0.15 | 0.43 | 0.32 | 0.3 | 1.2 |
270 | 27 | 2.09 | 0.085 | 1.11 | 0.125 | 0.56 | 0.3 | 0.36 | 1.1 | ||
330 | 33 | 2.51 | 0.085 | 2.245 | 0.35 | 1.51 | 0.115 | 0.62 | 0.27 | 0.42 | 0.9 |
390 | 39 | 3.6 | 0.085 | 1.64 | 0.11 | 0.79 | 0.24 | 0.51 | 0.85 | ||
470 | 47 | 4.1 | 0.085 | 3.064 | 0.29 | 2.15 | 0.1 | 0.9 | 0.22 | 0.56 | 0.8 |
560 | 56 | 4.54 | 0.08 | 4.12 | 0.27 | 2.55 | 0.085 | 1.11 | 0.2 | 0.69 | 0.7 |
680 | 68 | 5.03 | 0.08 | 5.289 | 0.24 | 2.86 | 0.08 | 1.24 | 0.68 | 0.79 | 0.64 |
820 | 82 | 5.64 | 0.08 | 7.223 | 0.2 | 3.25 | 0.07 | 1.59 | 0.17 | 0.98 | 0.6 |
101 | 100 | 6.3 | 0.08 | 8.209 | 0.19 | 4.6 | 0.08 | 1.78 | 0.16 | 1.02 | 0.56 |
121 | 120 | 13.39 | 0.07 | 10.888 | 0.17 | 6.84 | 0.075 | 2.43 | 0.15 | 1.27 | 0.5 |
151 | 150 | 14.75 | 0.07 | 12.568 | 0.16 | 7.79 | 0.07 | 2.7 | 0.13 | 1.44 | 0.42 |
181 | 180 | 16.16 | 0.07 | 19.645 | 0.14 | 8.55 | 0.065 | 3.03 | 0.12 | 1.83 | 0.37 |
221 | 220 | 24.33 | 0.05 | 22.307 | 0.13 | 9.58 | 0.065 | 4.25 | 0.11 | 2.51 | 0.32 |
271 | 270 | 29.7 | 0.011 | 24.613 | 0.12 | 10.88 | 0.065 | 5.72 | 0.1 | 2.72 | 0.29 |
331 | 330 | 43.06 | 0.01 | 28.213 | 0.11 | 16.80 | 0.065 | 6.49 | 0.095 | 3.56 | 0.27 |
391 | 390 | 51 | 0.009 | 32.187 | 0.1 | 17.9 | 0.05 | 7.22 | 0.09 | 3.99 | 0.25 |
471 | 470 | 53.5 | 0.008 | 48.474 | 0.09 | 19.4 | 0.045 | 8.27 | 0.08 | 5.2 | 0.24 |
561 | 560 | 53.893 | 0.08 | 24.2 | 0.04 | 11.67 | 0.07 | 5.74 | 0.22 | ||
681 | 680 | 63.013 | 0.07 | 13.13 | 0.065 | 6.75 | 0.19 | ||||
821 | 820 | 66.1 | 0.005 | 14.43 | 0.06 | 8.56 | 0.17 | ||||
102 | 1000 | 19.37 | 0.05 | 9.56 | 0.15 | ||||||
122 | 1200 | 23.8 | 0.045 | 13.1 | 0.12 | ||||||
152 | 1500 | 26.5 | 0.04 | 14.8 | 0.1 | ||||||
182 | 1800 | 30.8 | 0.035 | 19.0 | 0.1 | ||||||
222 | 2200 | 48.8 | 0.03 | 20.3 | 0.09 |
備註: 頻率測量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
IDC: 當電感量比其額定值低 10% 時的電流 (ta = 20°C) .
開磁式貼片功率型 (TPUME) 料號標識 | |||||||||||||||||||||||||||||||||
TPUME1206 | - | 1R0 | M | ||||||||||||||||||||||||||||||
|
|
|
