貼片功率大電流電感器 - TPUDHP 系列

貼片功率大電流電感器 開磁式 (TPUDHP)

德銘特電子 TPUDHP 開磁式貼片電感器,利用具有開路磁路結構的繞線技術,能夠在製造高額定電流,低歐姆電阻產品方面具有成本效益。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

基於德銘特電子先進繞線技術,採用優質的鐵氧體磁芯,具有體積小、厚度薄、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點、容易表面貼裝、易於表面貼裝、同時具有良好的焊錫性及耐熱性。特別適用於的有成本考量的電子產品。

TPU1813DHP 採用先進的繞線技術,堅固耐用的直接線端之構造可實現大電流,較低的直流阻抗 DCR 和小於 5.0mm 的厚度。TPU1813DHP 的電感值為 0.18 µH to 100 µH,額定電流高達 14.00 A。

TPU3316DHP 採用 Mn-Zn 自引導結構的複合材料芯纏繞,堅固耐用,適用於低電壓和大電流 DC-DC 轉換器。可用電感值為 0.33 µH to 4.70 µH,額定電流高達 20.00 A。

TPU3316DHP 自引導開放磁路結構,特別適用於大電流應用,IDC 電流高達 30.00 A,可用電感值為 0.78 µH to 15.00 µH,自諧頻率從 20 (MHz) 到 156 (MHz)。

德銘特可以生產超出這些規格的電感器,可根據要求提供定制。TPUDHP 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,是電訊、消費和工業電子應用是理想的選擇。提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片功率大電流電感器 (TPUDHP)

特性 :
  1. 小型表面貼裝設計。
  2. 非常低的阻抗,超大功率密度。
  3. 大功率、高感量。
用途 :
  1. 個人電腦、DC/DC轉換器。
  2. 液晶電視、錄像機。
開磁式貼片功率型 (TPUDHP) 結構圖及規格尺寸 (Unit: mm)

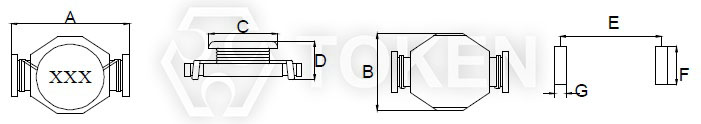

高飽磁功率型 (TPUDHP) 尺寸圖 (Unit: mm)
型號 A Max. B Max. C ± 0.3 D Max. E Ref. F Ref. G Ref.
TPU1813DHP 8.89 6.10 4.57 5.00 6.99 4.00 1.90
TPU3316DHP 13.21 9.91 8.38 6.35 10.16 4.05 1.50
TPU5022DHP 22.35 16.26 12.7 8.00 17.53 8.65 3.20
開磁式貼片功率型 (TPU1813DHP) 特性規格
產品料號 電感值 (µH) 直流阻抗 (Ω) Max 自諧頻率 (MHz) 飽和電流 (A) 有效電流 (A)
TPU1813DHP-R18 0.18 0.003 800 14.0 10.0
TPU1813DHP-R33 0.33 0.004 600 10.0 7.0
TPU1813DHP-R56 0.56 0.010 200 7.7 6.0
TPU1813DHP-1R2 1.2 0.017 140 5.3 4.4
TPU1813DHP-2R2 2.2 0.035 100 3.5 3.1
TPU1813DHP-3R3 3.3 0.040 80 3.0 2.7
TPU1813DHP-4R7 4.7 0.054 50 2.6 2.2
TPU1813DHP-6R8 6.8 0.080 45 2.2 1.8
TPU1813DHP-100 10 0.111 40 1.9 1.5
TPU1813DHP-150 15 0.170 30 1.5 1.2
TPU1813DHP-220 22 0.250 25 1.2 1.0
TPU1813DHP-330 33 0.350 20 0.99 0.82
TPU1813DHP-470 47 0.470 15 0.87 0.72
TPU1813DHP-680 68 0.730 10 0.67 0.56
TPU1813DHP-101 100 1.110 8 0.53 0.47
開磁式貼片功率型 (TPU3316DHP) 特性規格
產品料號 電感值 (µH) 直流阻抗 (Ω) Max 自諧頻率 (MHz) 飽和電流 (A) 有效電流 (A)
TPU3316DHP-R33 0.33 0.002 300 20.0 16.0
TPU3316DHP-R68 0.68 0.005 200 13.0 12.0
TPU3316DHP-1R0 1.0 0.006 100 11.0 10.0
TPU3316DHP-1R5 1.5 0.008 90 9.0 9.0
TPU3316DHP-2R2 2.2 0.011 90 7.8 7.4
TPU3316DHP-3R3 3.3 0.014 65 6.4 5.9
TPU3316DHP-4R7 4.7 0.018 45 5.4 4.8
開磁式功率型 (TPU5022DHP) 特性規格
產品料號 電感值 (µH) 直流阻抗 (Ω) Max 自諧頻率 (MHz) 飽和電流 (A) 有效電流 (A)
TPU5022DHP-R78 0.78 0.0026 156 30.0 15.0
TPU5022DHP-1R5 1.5 0.0040 100 25.0 15.0
TPU5022DHP-2R2 2.2 0.0061 75 20.0 12.0
TPU5022DHP-3R3 3.3 0.0086 60 17.0 10.0
TPU5022DHP-4R7 4.7 0.014 40 13.0 8.4
TPU5022DHP-100 10 0.026 28 10.0 6.0
TPU5022DHP-150 15 0.032 20 8.0 4.4
開磁式貼片功率型 (TPU1813DHP) 料號標識
TPU1813DHP - R18 M

型號
TPU1813DHP
TPU3316DHP
TPU5022DHP

電感值
R18 0.18µH
1R2 1.20µH
100 10.00µH
101 100.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
