德銘特電子 TPSDS 大電流系列,貼片功率繞線電感器,採用閉磁路構造設計,具有體積小、厚度薄、容易表面貼裝輕便薄小,高擊穿電壓。直流阻抗比其他型式低於 10%~60%。
TPSDS 大電流系列具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。產品包裝符合 EIA-481 標準,適用於 SMT 自動貼片。
TPSDS 系列採平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感有電磁屏蔽設計,因此具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用於高精度的工業設備中、如電視遊樂器、電腦周邊設備、DELL 筆記型電腦、小型通信機器、直流轉換器。軸包裝,易用自動化裝配。
德銘特的 TPSDS 系列貼片大電流電感,符合 RoHS 標準的 100% 無鉛,並提供更有競爭力的價格和快速交貨服務。聯系我們與您的特定需求。
下載 PDF 版本: 貼片大電流電感器 功率型 (TPSDS)。

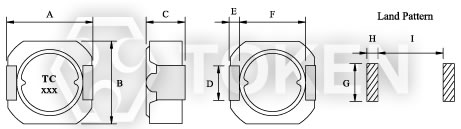

大電流功率型 (TPSDS) 結構圖及規格尺寸 | ||||||||||
|
||||||||||
型號 | A(max) | B(max) | C(max) | D ± 0.2 | E(max) | F | G | H | I | |
TPSDS0620 | 6.3 | 6.2 | 2.0 | 2.0 | 0.6 | 4.6 | 2.6 | 1.0 | 4.6 | |
TPSDS0625 | 6.3 | 6.2 | 2.5 | 2.0 | 0.6 | 4.6 | 2.6 | 1.0 | 4.6 | |
TPSDS0630 | 6.3 | 6.2 | 3.0 | 2.0 | 0.6 | 4.6 | 2.6 | 1.0 | 4.6 | |
TPSDS0635 | 6.3 | 6.2 | 3.5 | 2.0 | 0.6 | 4.6 | 2.6 | 1.0 | 4.6 | |
TPSDS104 | 10.4 | 10.3 | 4.8 | 3.0 | 2.0 | 6.0 | 3.6 | 2.65 | 5.4 | |
TPSDS106 | 10.4 | 10.3 | 6.8 | 3.0 | 2.0 | 6.0 | 3.6 | 2.65 | 5.4 | |
TPSDS126 | 12.8 | 12.6 | 6.8 | 3.0 | 2.0 | 8.5 | 3.6 | 2.60 | 7.9 | |
註: 可依客護特殊需求設計 |
大電流功率型 (TPSDS0620) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS0620 - 1R0N | 1.00 | 100 | 0.022 | 3.50 |
TPSDS0620 - 1R5N | 1.50 | 100 | 0.030 | 2.94 |
TPSDS0620 - 2R0N | 2.00 | 100 | 0.040 | 2.47 |
TPSDS0620 - 3R3N | 3.30 | 100 | 0.055 | 1.99 |
TPSDS0620 - 4R7N | 4.70 | 100 | 0.070 | 1.59 |
TPSDS0620 - 6R2N | 6.20 | 100 | 0.110 | 1.49 |
TPSDS0620 - 8R2N | 8.20 | 100 | 0.140 | 1.25 |
TPSDS0620 - 100M | 10.00 | 100 | 0.160 | 1.22 |
TPSDS0620 - 120M | 12.00 | 100 | 0.200 | 0.99 |
TPSDS0620 - 150M | 15.00 | 100 | 0.230 | 0.94 |
TPSDS0620 - 180M | 18.00 | 100 | 0.260 | 0.83 |
TPSDS0620 - 220M | 22.00 | 100 | 0.310 | 0.80 |
TPSDS0620 - 270M | 27.00 | 100 | 0.390 | 0.65 |
TPSDS0620 - 330M | 33.00 | 100 | 0.510 | 0.63 |
TPSDS0620 - 390M | 39.00 | 100 | 0.570 | 0.55 |
TPSDS0620 - 470M | 47.00 | 100 | 0.730 | 0.50 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS0625) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS0625 - 1R0N | 1.00 | 100 | 0.018 | 3.48 |
TPSDS0625 - 1R5N | 1.50 | 100 | 0.024 | 2.83 |
TPSDS0625 - 2R0N | 2.00 | 100 | 0.032 | 2.44 |
TPSDS0625 - 3R3N | 3.30 | 100 | 0.045 | 1.89 |
TPSDS0625 - 4R3N | 4.30 | 100 | 0.055 | 1.65 |
TPSDS0625 - 6R2N | 6.20 | 100 | 0.065 | 1.37 |
TPSDS0625 - 100M | 10.00 | 100 | 0.095 | 1.07 |
TPSDS0625 - 120M | 12.00 | 100 | 0.120 | 0.97 |
TPSDS0625 - 150M | 15.00 | 100 | 0.150 | 0.87 |
TPSDS0625 - 180M | 18.00 | 100 | 0.180 | 0.79 |
TPSDS0625 - 220M | 22.00 | 100 | 0.210 | 0.71 |
TPSDS0625 - 270M | 27.00 | 100 | 0.240 | 0.64 |
TPSDS0625 - 330M | 33.00 | 100 | 0.280 | 0.58 |
TPSDS0625 - 390M | 39.00 | 100 | 0.330 | 0.53 |
TPSDS0625 - 470M | 47.00 | 100 | 0.390 | 0.48 |
TPSDS0625 - 560M | 56.00 | 100 | 0.450 | 0.44 |
TPSDS0625 - 680M | 68.00 | 100 | 0.560 | 0.40 |
TPSDS0625 - 820M | 82.00 | 100 | 0.620 | 0.36 |
TPSDS0625 - 101M | 100.00 | 100 | 0.800 | 0.33 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS0630) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS0630 - 1R0N | 1.00 | 100 | 0.017 | 3.59 |
TPSDS0630 - 1R5N | 1.50 | 100 | 0.021 | 2.93 |
TPSDS0630 - 2R2N | 2.20 | 100 | 0.024 | 2.42 |
TPSDS0630 - 3R6N | 3.60 | 100 | 0.033 | 1.89 |
TPSDS0630 - 4R7N | 4.70 | 100 | 0.042 | 1.66 |
TPSDS0630 - 6R2N | 6.20 | 100 | 0.050 | 1.45 |
TPSDS0630 - 100M | 10.00 | 100 | 0.065 | 1.14 |
TPSDS0630 - 120M | 12.00 | 100 | 0.072 | 1.04 |
TPSDS0630 - 150M | 15.00 | 100 | 0.096 | 0.93 |
TPSDS0630 - 180M | 18.00 | 100 | 0.103 | 0.85 |
TPSDS0630 - 220M | 22.00 | 100 | 0.132 | 0.77 |
TPSDS0630 - 270M | 27.00 | 100 | 0.160 | 0.70 |
TPSDS0630 - 330M | 33.00 | 100 | 0.180 | 0.63 |
TPSDS0630 - 390M | 39.00 | 100 | 0.200 | 0.58 |
TPSDS0630 - 470M | 47.00 | 100 | 0.250 | 0.53 |
TPSDS0630 - 560M | 56.00 | 100 | 0.300 | 0.48 |
TPSDS0630 - 680M | 68.00 | 100 | 0.360 | 0.44 |
TPSDS0630 - 820M | 82.00 | 100 | 0.450 | 0.40 |
TPSDS0630 - 101M | 100.00 | 100 | 0.560 | 0.36 |
TPSDS0630 - 151M | 150.00 | 100 | 0.750 | 0.31 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS0635) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS0635 - 2R0N | 2.00 | 100 | 0.020 | 3.00 |
TPSDS0635 - 2R7N | 2.70 | 100 | 0.025 | 2.69 |
TPSDS0635 - 3R3N | 3.30 | 100 | 0.030 | 2.57 |
TPSDS0635 - 4R7N | 4.70 | 100 | 0.035 | 2.08 |
TPSDS0635 - 6R2N | 6.20 | 100 | 0.040 | 1.84 |
TPSDS0635 - 8R2N | 8.20 | 100 | 0.055 | 1.54 |
TPSDS0635 - 100M | 10.00 | 100 | 0.065 | 1.49 |
TPSDS0635 - 120M | 12.00 | 100 | 0.072 | 1.28 |
TPSDS0635 - 150M | 15.00 | 100 | 0.078 | 1.10 |
TPSDS0635 - 180M | 18.00 | 100 | 0.098 | 1.05 |
TPSDS0635 - 220M | 22.00 | 100 | 0.115 | 0.97 |
TPSDS0635 - 270M | 27.00 | 100 | 0.150 | 0.82 |
TPSDS0635 - 330M | 33.00 | 100 | 0.175 | 0.76 |
TPSDS0635 - 390M | 39.00 | 100 | 0.200 | 0.70 |
TPSDS0635 - 470M | 47.00 | 100 | 0.240 | 0.68 |
TPSDS0635 - 560M | 56.00 | 100 | 0.300 | 0.60 |
TPSDS0635 - 680M | 68.00 | 100 | 0.330 | 0.56 |
TPSDS0635 - 820M | 82.00 | 100 | 0.420 | 0.47 |
TPSDS0635 - 101M | 100.00 | 100 | 0.470 | 0.45 |
TPSDS0635 - 151M | 150.00 | 100 | 0.650 | 0.37 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS104) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS104 - 1R1N | 1.10 | 100 | 0.011 | 11.70 |
TPSDS104 - 1R8N | 1.80 | 100 | 0.014 | 8.70 |
TPSDS104 - 2R7N | 2.70 | 100 | 0.016 | 7.30 |
TPSDS104 - 3R9N | 3.90 | 100 | 0.018 | 5.80 |
TPSDS104 - 5R1N | 5.10 | 100 | 0.026 | 4.90 |
TPSDS104 - 6R8N | 6.80 | 100 | 0.035 | 4.50 |
TPSDS104 - 8R2N | 8.20 | 100 | 0.040 | 4.10 |
TPSDS104 - 100M | 10.00 | 100 | 0.044 | 3.60 |
TPSDS104 - 120M | 12.00 | 100 | 0.051 | 3.30 |
TPSDS104 - 150M | 15.00 | 100 | 0.062 | 3.10 |
TPSDS104 - 180M | 18.00 | 100 | 0.079 | 2.70 |
TPSDS104 - 220M | 22.00 | 100 | 0.087 | 2.40 |
TPSDS104 - 270M | 27.00 | 100 | 0.100 | 2.20 |
TPSDS104 - 330M | 33.00 | 100 | 0.125 | 2.00 |
TPSDS104 - 390M | 39.00 | 100 | 0.150 | 1.80 |
TPSDS104 - 470M | 47.00 | 100 | 0.175 | 1.70 |
TPSDS104 - 560M | 56.00 | 100 | 0.195 | 1.50 |
TPSDS104 - 680M | 68.00 | 100 | 0.240 | 1.30 |
TPSDS104 - 820M | 82.00 | 100 | 0.295 | 1.20 |
TPSDS104 - 101M | 100.00 | 100 | 0.380 | 1.10 |
TPSDS104 - 121M | 120.00 | 100 | 0.460 | 0.97 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS106) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS106 - 1R1N | 1.10 | 100 | 0.014 | 7.00 |
TPSDS106 - 1R8N | 1.80 | 100 | 0.018 | 6.50 |
TPSDS106 - 2R7N | 2.70 | 100 | 0.020 | 6.00 |
TPSDS106 - 3R5N | 3.50 | 100 | 0.022 | 5.60 |
TPSDS106 - 4R7N | 4.70 | 100 | 0.024 | 5.20 |
TPSDS106 - 6R0N | 6.00 | 100 | 0.026 | 4.80 |
TPSDS106 - 7R5N | 7.50 | 100 | 0.030 | 4.20 |
TPSDS106 - 100M | 10.00 | 100 | 0.035 | 4.00 |
TPSDS106 - 120M | 12.00 | 100 | 0.040 | 3.50 |
TPSDS106 - 150M | 15.00 | 100 | 0.050 | 3.20 |
TPSDS106 - 180M | 18.00 | 100 | 0.060 | 3.00 |
TPSDS106 - 220M | 22.00 | 100 | 0.065 | 2.60 |
TPSDS106 - 270M | 27.00 | 100 | 0.075 | 2.20 |
TPSDS106 - 330M | 33.00 | 100 | 0.095 | 2.00 |
TPSDS106 - 390M | 39.00 | 100 | 0.110 | 1.90 |
TPSDS106 - 470M | 47.00 | 100 | 0.135 | 1.80 |
TPSDS106 - 560M | 56.00 | 100 | 0.145 | 1.70 |
TPSDS106 - 680M | 68.00 | 100 | 0.155 | 1.60 |
TPSDS106 - 820M | 82.00 | 100 | 0.185 | 1.50 |
TPSDS106 - 101M | 100.00 | 100 | 0.220 | 1.40 |
TPSDS106 - 121M | 120.00 | 100 | 0.255 | 1.30 |
TPSDS106 - 151M | 150.00 | 100 | 0.280 | 1.10 |
TPSDS106 - 181M | 180.00 | 100 | 0.350 | 1.00 |
TPSDS106 - 221M | 220.00 | 100 | 0.460 | 0.85 |
TPSDS106 - 271M | 270.00 | 100 | 0.600 | 0.70 |
TPSDS106 - 331M | 330.00 | 100 | 0.700 | 0.60 |
TPSDS106 - 391M | 390.00 | 100 | 0.860 | 0.55 |
TPSDS106 - 471M | 470.00 | 100 | 1.100 | 0.53 |
TPSDS106 - 561M | 560.00 | 100 | 1.250 | 0.50 |
TPSDS106 - 681M | 680.00 | 100 | 1.500 | 0.47 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS126) 特性規格 | ||||
產品料號 | 電感值 (µH)(L) | 測試頻率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格電流(A)(max) |
TPSDS126 - 1R7N | 1.70 | 100 | 0.010 | 11.80 |
TPSDS126 - 2R7N | 2.70 | 100 | 0.011 | 9.00 |
TPSDS126 - 3R9N | 3.90 | 100 | 0.014 | 7.90 |
TPSDS126 - 5R6N | 5.60 | 100 | 0.016 | 6.80 |
TPSDS126 - 7R5N | 7.50 | 100 | 0.017 | 5.70 |
TPSDS126 - 100N | 10.00 | 100 | 0.023 | 5.50 |
TPSDS126 - 120N | 12.00 | 100 | 0.027 | 5.00 |
TPSDS126 - 150N | 15.00 | 100 | 0.032 | 4.50 |
TPSDS126 - 180N | 18.00 | 100 | 0.040 | 4.10 |
TPSDS126 - 220N | 22.00 | 100 | 0.046 | 3.60 |
TPSDS126 - 270N | 27.00 | 100 | 0.050 | 3.20 |
TPSDS126 - 330M | 33.00 | 100 | 0.064 | 3.00 |
TPSDS126 - 390M | 39.00 | 100 | 0.074 | 2.70 |
TPSDS126 - 470M | 47.00 | 100 | 0.082 | 2.40 |
TPSDS126 - 560M | 56.00 | 100 | 0.105 | 2.00 |
TPSDS126 - 680M | 68.00 | 100 | 0.120 | 1.70 |
TPSDS126 - 820M | 82.00 | 100 | 0.145 | 1.60 |
TPSDS126 - 101M | 100.00 | 100 | 0.170 | 1.50 |
TPSDS126 - 121M | 120.00 | 100 | 0.185 | 1.30 |
TPSDS126 - 151M | 150.00 | 100 | 0.235 | 1.20 |
TPSDS126 - 181M | 180.00 | 100 | 0.290 | 1.10 |
TPSDS126 - 221M | 220.00 | 100 | 0.350 | 1.00 |
TPSDS126 - 271M | 270.00 | 100 | 0.415 | 0.93 |
TPSDS126 - 331M | 330.00 | 100 | 0.495 | 0.83 |
TPSDS126 - 391M | 390.00 | 100 | 0.610 | 0.76 |
TPSDS126 - 471M | 470.00 | 100 | 0.705 | 0.67 |
TPSDS126 - 561M | 560.00 | 100 | 0.900 | 0.62 |
TPSDS126 - 681M | 680.00 | 100 | 1.120 | 0.55 |
註: 測試頻率:100KHz / 0.1V. 操作溫度:-40°C ~ +85°C. 感量下降 = 30% typ. at IDC. |
大電流功率型 (TPSDS) 料號標識 | |||||||||||||||||||
TPSDS0620 | - | 1R1 | N | ||||||||||||||||
|
|
|
