SMT 低阻抗 高飽和電流功率電感器 閉磁式 (TPSLF)
德銘特電子 TPSLF6025/6028/7028/7030/7032/7045/1045/1205/1206/1207 高飽和電流，低直流阻抗系列，貼片功率繞線電感器，採用閉磁路構造設計，斷線對策構造，具有體積小、厚度薄、容易表面貼裝，具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準，適用于 SMT 自動貼片。
TPSLF 系列提供多種封裝尺寸: (5.9mm x 5.9mm)、(6.9mm x 6.9mm)、(10.1mm x 10.1mm)、(12.5mm x 12.5mm)，厚度僅 2.7mm、3.0mm、3.2mm、3.4mm、4.8mm、5.8mm、6.8mm、 及 7.8mm。這些終端產品包括新一代行動終端、電視遊樂器、電腦周邊設備、DELL 筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。
TPSLF 系列的平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。此系列電感有電磁屏蔽設計，因此具有低磁漏，低直流電阻，耐大電流等特點，而廣泛應用于高精度的工業設備中。軸包裝，易用自動化裝配。
德銘特可以生產超出這些規格的電感器，可根據要求提供定制。TPSLF 產品符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，請聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: SMT 低阻抗 高飽和電流功率電感器 (TPSLF)。
特性 :
- 磁屏蔽結構。
- 良好的可焊性。
- 高功率，高飽和電流，適用於表面貼裝。
用途 :
- 錄像機、筆記本電腦、OA儀器。
- 數碼相機、液晶電視。
- 小型通訊設備、DC/DC轉換器等。

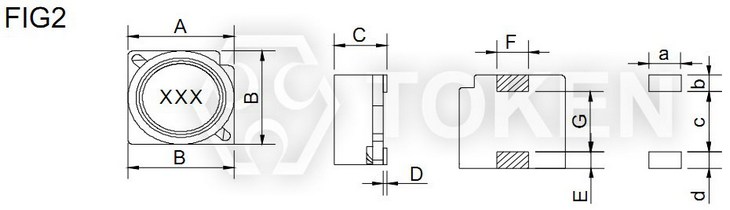

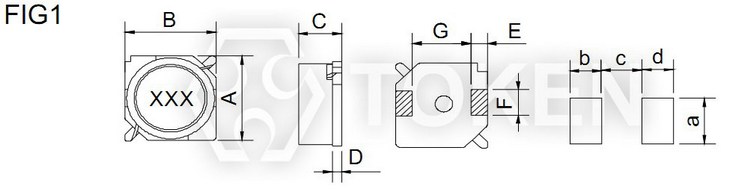

| 大電流低直流阻抗 (TPSLF) 結構圖及規格尺寸 (單位: mm) | ||||||||||||
| ||||||||||||
| ||||||||||||
| 型號 | FIG | A ± 0.3 | B ± 0.3 | C ± 0.3 | D (Ref) | E (Ref) | F (Ref) | a | b = d | c | ||
| TPSLF6025 | 1 | 5.9 | 5.9 | 2.7 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4 | ||
| TPSLF6028 | 1 | 5.9 | 5.9 | 3.0 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4 | ||
| TPSLF7028 | 1 | 6.9 | 6.9 | 3.0 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7030 | 1 | 6.9 | 6.9 | 3.2 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7032 | 1 | 6.9 | 6.9 | 3.4 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF7045 | 1 | 6.9 | 6.9 | 4.8 | 0.1 | 0.9 | 2 | 2.2 | 1.5 | 4.9 | ||
| TPSLF1045 | 1 | 10.1 | 10.1 | 4.8 | 0.15 | 2.0 | 3 | 3.2 | 2.5 | 5.6 | ||
| TPSLF1205 | 1/2 | 12.5 | 12.5 | 5.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
| TPSLF1206 | 1/2 | 12.5 | 12.5 | 6.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
| TPSLF1207 | 1/2 | 12.5 | 12.5 | 7.8 | 0.1 | 2.0 | 3 | 3.2 | 2.5 | 8.6 | ||
注: 可依客戶特殊需求設計。
| 大電流低直流阻抗 (TPSLF) 特性規格 | |||||||||||
| Inductance (µH) | TPSLF6025 | TPSLF6028 | TPSLF7028 | TPSLF7030 | TPSLF7032 | ||||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
| 3R3 | 3.3 | 0.028 | 1.60 | 0.023 | 1.80 | 0.023 | 1.90 | ||||
| 4R7 | 4.7 | 0.036 | 1.50 | 0.028 | 1.60 | 0.038 | 1.50 | 0.036 | 1.60 | 0.030 | 1.70 |
| 6R8 | 6.8 | 0.044 | 1.30 | 0.036 | 1.50 | 0.059 | 1.30 | 0.041 | 1.50 | 0.041 | 1.60 |
| 100 | 10 | 0.057 | 1.00 | 0.054 | 1.30 | 0.083 | 1.10 | 0.053 | 1.30 | 0.053 | 1.40 |
| 150 | 15 | 0.085 | 0.88 | 0.076 | 1.00 | 0.110 | 0.88 | 0.084 | 1.00 | 0.075 | 1.10 |
| 220 | 22 | 0.122 | 0.73 | 0.104 | 0.77 | 0.180 | 0.75 | 0.110 | 0.86 | 0.110 | 0.96 |
| 330 | 33 | 0.180 | 0.59 | 0.148 | 0.69 | 0.240 | 0.65 | 0.160 | 0.65 | 0.160 | 0.75 |
| 470 | 47 | 0.240 | 0.48 | 0.210 | 0.59 | 0.340 | 0.54 | 0.240 | 0.57 | 0.240 | 0.67 |
| 680 | 68 | 0.370 | 0.42 | 0.290 | 0.50 | 0.310 | 0.49 | 0.310 | 0.59 | ||
| 101 | 100 | 0.500 | 0.33 | 0.430 | 0.42 | 0.450 | 0.35 | 0.45 | 0.45 | ||
| 151 | 150 | 0.650 | 0.34 | 0.650 | 0.37 | ||||||
| 221 | 220 | 0.980 | 0.26 | 1.050 | 0.29 | ||||||
| 471 | 470 | 2.050 | 0.20 | ||||||||
| 681 | 680 | 3.150 | 0.16 | ||||||||
注意:
- 頻率測量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 大電流低直流阻抗 (TPSLF) 特性規格 | |||||||||||
| Inductance (µH) | TPSLF7045 | TPSLF1045 | TPSLF1205 | TPSLF1206 | TPSLF1207 | ||||||
| 標識 | 電感值 (µH) | 直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
直流阻抗 (Ω) Max. |
額定電流 (A) |
| 2R7 | 2.7 | 0.010 | 10 | ||||||||
| 3R3 | 3.3 | 0.020 | 2.50 | 0.016 | 4.90 | ||||||
| 4R7 | 4.7 | 0.030 | 2.00 | ||||||||
| 5R6 | 5.6 | 0.022 | 3.80 | 0.012 | 7.8 | ||||||
| 6R8 | 6.8 | 0.036 | 1.70 | 0.014 | 7.2 | ||||||
| 100 | 10 | 0.039 | 1.30 | 0.037 | 3.00 | 0.025 | 3.40 | 0.021 | 5.00 | 0.016 | 5.5 |
| 150 | 15 | 0.052 | 1.10 | 0.043 | 2.40 | 0.026 | 2.80 | 0.024 | 4.2 | 0.019 | 4.7 |
| 220 | 22 | 0.061 | 0.90 | 0.060 | 2.10 | 0.031 | 2.30 | 0.032 | 3.50 | 0.027 | 4.0 |
| 330 | 33 | 0.096 | 0.82 | 0.082 | 1.60 | 0.042 | 1.90 | 0.041 | 2.80 | 0.040 | 3.2 |
| 470 | 47 | 0.125 | 0.75 | 0.100 | 1.40 | 0.062 | 1.60 | 0.058 | 2.40 | 0.053 | 2.7 |
| 680 | 68 | 0.175 | 0.60 | 1.40 | 1.20 | 0.084 | 1.30 | 0.079 | 2.00 | 0.078 | 2.0 |
| 101 | 100 | 0.25 | 0.50 | 0.200 | 1.00 | 0.117 | 1.10 | 0.123 | 160 | 0.125 | 1.9 |
| 151 | 150 | 0.340 | 0.40 | 0.350 | 0.79 | 0.190 | 0.88 | 0.175 | 1.5 | ||
| 221 | 220 | 0.520 | 0.33 | 0.470 | 0.65 | 0.270 | 0.72 | 0.273 | 1.00 | 0.258 | 1.3 |
| 471 | 470 | 1.05 | 0.22 | 1.03 | 0.47 | 0.520 | 0.49 | ||||
| 681 | 680 | 1.48 | 0.20 | 1.60 | 0.38 | 0.760 | 0.43 | ||||
| 102 | 1000 | 2.28 | 0.14 | 2.80 | 0.32 | 1.120 | 0.34 | ||||
| 152 | 1500 | 3.40 | 0.22 | 1.730 | 0.29 | ||||||
注意:
- 頻率測量 L: <100μH (100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
- IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .
| 大電流低直流阻抗 (TPSLF) 料號標識 | ||||||||||||||||||||||||||||||||||||||
| TPSLF6025 | - | 3R3 | M | |||||||||||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||
