SMD 超薄型功率電感器 (TPSME)
德銘特電子增加了新一代的超薄型片式繞線電感器 TPSME201610, TPSME252010, TPSME252012,TPSME3010, TPSME3012, TPSME3015, TPSME4012, TPSME4018, TPSME4030, TPSME5020, TPSME6020, TPSME6028, TPSME6045, 和 TPSME8040，採用閉磁路結構，具有體積小、厚度薄、容易表面貼裝。適用於 DC-DC 轉換器，具有延長電氣特性的靈活性及最大使用度。
新款的 TPSME 超薄型功率電感器系列，旨在提供芯片電感器的特性和性能的良好平衡。TPSME201610, TPSME252010, 及 TPSME3010 具有最低輪廓高度 1.0mm；TPSME252012, TPSME3012, 及 TPSME4012 開發為輪廓高度僅 1.2mm。實現 TPSME 超薄型功率電感的靈活性和效率。
TPSME 系列提供低直流電阻和大額定電流，這對於 DC-DC 轉換器應用至關重要，因為它可以防止芯片電感器的能量消耗，從而提高轉換器的整體效率。
新的 (TPSME6045) 0.010ohm 及 (TPSME252012) 0.025ohm 系列具有良好的尺寸/性能比，具有更低直流阻抗。TPSME 系列提供各種電感從 0.24μH to 330μH。這些部件具有高額定電流，最高可達 15A，採用閉磁式繞線具有良好的磁屏蔽，工作溫度範圍 -55°C to +125°C。
可根據要求提供定制。德銘特也可以生產超出這些規格的電感器，以滿足特定的客戶要求。產品符合 RoHS 標準，無鉛焊接技術及 100% 無鉛，請聯繫我們的銷售部門以瞭解更多信息。
下載 PDF 版本: SMD 超薄型功率電感器 (TPSME)。
特性 :
- 良好的可焊性和高耐熱性。
- 低高度： 1.0mm ~ 4.5mm。
- 耐大電流（額定電流）： 0.34 ~ 15.0 安培。
應用 :
- 适用于多种DC-DC转换器的理想选择(DVD,DSC,手机，PDA,GPS,CMMB,数码相框，电话机，CARAV等设备)。

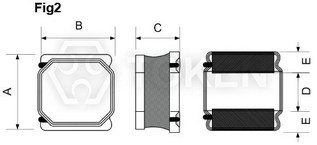

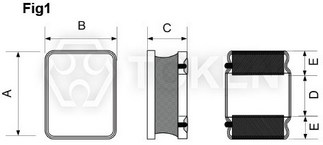

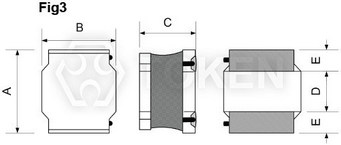

| SMT 大電流功率型 (TPSME) 結構圖及規格尺寸 (單位: mm) | |||||||
| 型號 | 尺寸 (mm) |
   |
|||||
| A | B | C Max. |
D Ref. |
E Ref. |
Fig | ||
| 201610 | 2.0 ± 0.2 | 1.6 ± 0.2 | 1.0 | 0.6 | 0.6 | Fig1/Fig2 | |
| 252010 | 2.5 ± 0.2 | 2.0 ± 0.2 | 1.0 | 0.8 | 0.8 | Fig1 | |
| 252012 | 2.5 ± 0.2 | 2.0 ± 0.2 | 1.2 | 0.8 | 0.8 | Fig1 | |
| 3010 | 3.0 ± 0.2 | 3.0 ± 0.2 | 1.0 | 1.5 | 0.75 | Fig2 | |
| 3012 | 3.0 ± 0.2 | 3.0 ± 0.2 | 1.2 | 1.5 | 0.75 | Fig2 | |
| 3015 | 3.0 ± 0.2 | 3.0 ± 0.2 | 1.5 | 1.5 | 0.75 | Fig2 | |
| 4012 | 4.0 ± 0.2 | 4.0 ± 0.2 | 1.2 | 2.1 | 0.95 | Fig2 | |
| 4018 | 4.0 ± 0.2 | 4.0 ± 0.2 | 1.8 | 2.1 | 0.95 | Fig3 | |
| 4030 | 4.0 ± 0.2 | 4.0 ± 0.2 | 3.0 | 2.1 | 0.95 | Fig3 | |
| 5020 | 5.0 ± 0.2 | 5.0 ± 0.2 | 2.0 | 2.4 | 1.30 | Fig3 | |
| 5040 | 5.0 ± 0.2 | 5.0 ± 0.2 | 4.0 | 2.4 | 1.30 | Fig2 | |
| 6020 | 6.0 ± 0.5 | 6.0 ± 0.5 | 2.5 | 2.5 | 1.75 | Fig3 | |
| 6028 | 6.0 ± 0.3 | 6.0 ± 0.3 | 3.3 | 2.5 | 1.75 | Fig3 | |
| 6045 | 6.0 ± 0.2 | 6.0 ± 0.2 | 4.5 | 2.9 | 0.95 | Fig3 | |
| 8040 | 8.0 ± 0.2 | 8.0 ± 0.2 | 4.0 | 4.0 | 1.6 | Fig2/Fig3 | |
| SMT 大電流功率型 (TPSME201610) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME201610-R24M | 0.24 | 20 | 0.034 | 3.80 | 3.80 |
| TPSME201610-R33M | 0.33 | 20 | 0.052 | 3.70 | 3.50 |
| TPSME201610-R47M | 0.47 | 20 | 0.059 | 2.90 | 2.50 |
| TPSME201610-R68M | 0.68 | 20 | 0.078 | 2.20 | 2.40 |
| TPSME201610-1R0M | 1.00 | 20 | 0.104 | 1.90 | 2.00 |
| TPSME201610-2R2M | 2.20 | 20 | 0.120 | 1.00 | 1.40 |
| TPSME201610-4R7M | 4.70 | 20 | 0.396 | 0.90 | 1.00 |
| TPSME201610-100M | 10.00 | 20 | 0.956 | 0.70 | 0.70 |
| SMT 大電流功率型 (TPSME201610 H Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME201610HR24M | 0.24 | 20 | 0.032 | 4.20 | 4.30 |
| TPSME201610HR33M | 0.33 | 20 | 0.041 | 3.80 | 3.80 |
| TPSME201610HR47M | 0.47 | 20 | 0.059 | 2.90 | 2.50 |
| TPSME201610HR68M | 0.68 | 20 | 0.078 | 2.20 | 2.40 |
| TPSME201610H1R0M | 1.00 | 20 | 0.072 | 2.00 | 2.25 |
| TPSME201610H2R2M | 2.20 | 20 | 0.215 | 1.35 | 1.40 |
| TPSME201610H4R7M | 4.70 | 20 | 0.420 | 1.00 | 1.00 |
| TPSME201610H100M | 10.00 | 20 | 0.820 | 0.65 | 0.70 |
| SMT 大電流功率型 (TPSME201610 E Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME201610ER24M | 0.24 | 20 | 0.032 | 4.85 | 4.30 |
| TPSME201610ER47M | 0.47 | 20 | 0.042 | 3.60 | 3.00 |
| TPSME201610ER68M | 0.68 | 20 | 0.058 | 3.00 | 3.00 |
| TPSME201610E1R0M | 1.00 | 20 | 0.070 | 2.20 | 2.60 |
| TPSME201610E1R5M | 1.50 | 20 | 0.120 | 1.70 | 2.00 |
| TPSME201610E2R2M | 2.20 | 20 | 0.150 | 1.60 | 1.60 |
| SMT 大電流功率型 (TPSME201610 A Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME201610AR24M | 0.24 | 20 | 0.032 | 5.50 | 4.30 |
| TPSME201610AR33M | 0.33 | 20 | 0.032 | 4.60 | 3.80 |
| TPSME201610AR47M | 0.47 | 20 | 0.042 | 4.40 | 3.50 |
| TPSME201610AR68M | 0.68 | 20 | 0.057 | 3.40 | 3.00 |
| TPSME201610A1R0M | 1.00 | 20 | 0.090 | 3.15 | 2.40 |
| TPSME201610A1R5M | 1.50 | 20 | 0.130 | 2.20 | 2.00 |
| TPSME201610A2R2M | 2.20 | 20 | 0.165 | 2.10 | 1.45 |
| SMT 大電流功率型 (TPSME201610 IH Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME201610lHR24M | 0.24 | 20 | 0.026 | 7.00 | 4.50 |
| TPSME201610lHR33M | 0.33 | 20 | 0.029 | 6.00 | 4.00 |
| TPSME201610lHR47M | 0.47 | 20 | 0.036 | 4.50 | 3.80 |
| TPSME201610lHR68M | 0.68 | 20 | 0.050 | 4.00 | 3.10 |
| TPSME201610lH1R0M | 1.00 | 20 | 0.072 | 3.40 | 2.85 |
| TPSME201610lH1R5M | 1.50 | 20 | 0.120 | 2.20 | 2.10 |
| TPSME201610lH2R2M | 2.20 | 20 | 0.155 | 2.20 | 1.70 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME252010) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010-R47M | 0.47 | 20 | 0.056 | 3.40 | 2.70 |
| TPSME252010-R68M | 0.68 | 20 | 0.056 | 2.90 | 2.70 |
| TPSME252010-1R0M | 1.00 | 20 | 0.078 | 2.55 | 2.30 |
| TPSME252010-2R2M | 2.20 | 20 | 0.186 | 1.70 | 1.65 |
| TPSME252010-3R3M | 3.30 | 20 | 0.300 | 1.30 | 1.45 |
| TPSME252010-4R7M | 4.70 | 20 | 0.456 | 1.20 | 0.90 |
| TPSME252010-6R8M | 6.80 | 20 | 0.540 | 1.00 | 0.85 |
| TPSME252010-100M | 10.00 | 20 | 0.660 | 0.90 | 0.70 |
| TPSME252010-220M | 22.00 | 20 | 1.600 | 0.60 | 0.55 |
| TPSME252010-470M | 47.00 | 20 | 2.400 | 0.35 | 0.35 |
| SMT 大電流功率型 (TPSME252010 H Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010HR47M | 0.47 | 20 | 0.042 | 3.60 | 3.50 |
| TPSME252010HR68M | 0.68 | 20 | 0.058 | 3.20 | 3.20 |
| TPSME252010H1R0M | 1.00 | 20 | 0.072 | 2.70 | 2.70 |
| TPSME252010H2R2M | 2.20 | 20 | 0.142 | 1.70 | 1.75 |
| TPSME252010H3R3M | 3.30 | 20 | 1.50 | 1.50 | 1.25 |
| SMT 大電流功率型 (TPSME252010 E Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010ER24M | 0.24 | 20 | 0.030 | 5.50 | 4.30 |
| TPSME252010ER33M | 0.33 | 20 | 0.038 | 4.05 | 3.90 |
| TPSME252010ER47M | 0.47 | 20 | 0.038 | 3.90 | 3.90 |
| TPSME252010ER68M | 0.68 | 20 | 0.053 | 3.50 | 3.20 |
| TPSME252010E1R0M | 1.00 | 20 | 0.072 | 2.60 | 2.60 |
| TPSME252010E1R5M | 1.50 | 20 | 0.103 | 2.20 | 2.10 |
| TPSME252010E2R2M | 2.20 | 20 | 0.155 | 1.90 | 1.90 |
| TPSME252010E3R3M | 3.30 | 20 | 0.210 | 1.60 | 1.50 |
| TPSME252010E4R7M | 4.70 | 20 | 0.318 | 1.30 | 1.20 |
| TPSME252010E6R8M | 6.80 | 20 | 0.470 | 0.10 | 1.10 |
| TPSME252010E100M | 10.00 | 20 | 0.600 | 0.80 | 0.80 |
| SMT 大電流功率型 (TPSME252010 A Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010AR24M | 0.24 | 20 | 0.030 | 6.55 | 4.20 |
| TPSME252010AR33M | 0.33 | 20 | 0.026 | 6.50 | 5.00 |
| TPSME252010AR47M | 0.47 | 20 | 0.038 | 5.50 | 4.00 |
| TPSME252010AR68M | 0.68 | 20 | 0.050 | 4.15 | 3.90 |
| TPSME252010A1R0M | 1.00 | 20 | 0.065 | 3.55 | 3.00 |
| TPSME252010A1R5M | 1.50 | 20 | 0.100 | 3.00 | 2.35 |
| TPSME252010A2R2M | 2.20 | 20 | 0.130 | 2.30 | 2.00 |
| TPSME252010A4R7M | 4.70 | 20 | 0.310 | 1.60 | 1.35 |
| SMT 大電流功率型 (TPSME252010 IH Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010lHR24M | 0.24 | 20 | 0.018 | 8.90 | 6.50 |
| TPSME252010lHR33M | 0.33 | 20 | 0.024 | 7.50 | 5.50 |
| TPSME252010lHR47M | 0.47 | 20 | 0.030 | 6.50 | 4.70 |
| TPSME252010lHR68M | 0.68 | 20 | 0.040 | 5.60 | 4.20 |
| TPSME252010lH1R0M | 1.00 | 20 | 0.053 | 4.60 | 4.00 |
| TPSME252010lH1R5M | 1.50 | 20 | 0.075 | 3.80 | 3.30 |
| TPSME252010lH2R2M | 2.20 | 20 | 0.097 | 3.00 | 2.70 |
| TPSME252010lH4R7M | 4.70 | 20 | 0.250 | 1.70 | 1.50 |
| SMT 大電流功率型 (TPSME252010 AH Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252010AHR24M | 0.24 | 20 | 0.027 | 7.10 | 4.60 |
| TPSME252010AHR33M | 0.33 | 20 | 0.027 | 5.30 | 4.40 |
| TPSME252010AHR47M | 0.47 | 20 | 0.035 | 6.00 | 4.50 |
| TPSME252010AHR68M | 0.68 | 20 | 0.045 | 4.70 | 4.00 |
| TPSME252010AH1R0M | 1.00 | 20 | 0.060 | 3.70 | 3.50 |
| TPSME252010AH1R5M | 1.50 | 20 | 0.085 | 3.00 | 2.90 |
| TPSME252010AH2R2M | 2.20 | 20 | 0.110 | 2.50 | 2.40 |
| TPSME252010AH4R7M | 4.70 | 20 | 0.276 | 1.70 | 1.35 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME252012) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252012-R47M | 0.47 | 20 | 0.035 | 3.80 | 3.00 |
| TPSME252012-R68M | 0.68 | 20 | 0.048 | 3.00 | 2.50 |
| TPSME252012-1R0M | 1.00 | 20 | 0.065 | 2.60 | 2.43 |
| TPSME252012-1R5M | 1.50 | 20 | 0.088 | 1.80 | 1.95 |
| TPSME252012-2R2M | 2.20 | 20 | 0.144 | 1.55 | 1.70 |
| TPSME252012-3R3M | 3.30 | 20 | 0.174 | 1.30 | 1.35 |
| TPSME252012-4R7M | 4.70 | 20 | 0.252 | 1.25 | 1.12 |
| TPSME252012-6R8M | 6.80 | 20 | 0.360 | 0.90 | 0.85 |
| TPSME252012-100M | 10.00 | 20 | 0.600 | 0.75 | 0.70 |
| TPSME252012-220M | 22.00 | 20 | 1.150 | 0.50 | 0.50 |
| SMT 大電流功率型 (TPSME252012 H Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252012HR33M | 0.33 | 20 | 0.030 | 5.05 | 5.25 |
| TPSME252012HR47M | 0.47 | 20 | 0.032 | 4.50 | 3.75 |
| TPSME252012HR68M | 0.68 | 20 | 0.042 | 3.90 | 3.50 |
| TPSME252012H1R0M | 1.00 | 20 | 0.056 | 3.00 | 3.50 |
| TPSME252012H2R2M | 2.20 | 20 | 0.100 | 1.90 | 2.20 |
| TPSME252012H3R3M | 3.30 | 20 | 0.144 | 1.70 | 1.60 |
| TPSME252012H4R7M | 4.70 | 20 | 0.216 | 1.40 | 1.35 |
| TPSME252012H6R8M | 6.80 | 20 | 0.300 | 1.20 | 1.05 |
| TPSME252012H100M | 10.00 | 20 | 0.462 | 1.00 | 0.90 |
| SMT 大電流功率型 (TPSME252012 E Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252012ER24M | 0.24 | 20 | 0.025 | 5.00 | 4.30 |
| TPSME252012ER47M | 0.47 | 20 | 0.038 | 5.00 | 3.75 |
| TPSME252012ER68M | 0.68 | 20 | 0.045 | 4.10 | 3.60 |
| TPSME252012E1R0M | 1.00 | 20 | 0.054 | 3.50 | 3.50 |
| TPSME252012E1R5M | 1.50 | 20 | 0.072 | 2.50 | 2.25 |
| TPSME252012E2R2M | 2.20 | 20 | 0.105 | 2.30 | 2.40 |
| SMT 大電流功率型 (TPSME252012 I Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME252012lR24M | 0.24 | 20 | 0.025 | 5.00 | 4.30 |
| TPSME252012lR47M | 0.47 | 20 | 0.035 | 6.00 | 3.80 |
| TPSME252012lR68M | 0.68 | 20 | 0.045 | 4.80 | 3.80 |
| TPSME252012l1R0M | 1.00 | 20 | 0.057 | 4.00 | 3.60 |
| TPSME252012l1R5M | 1.50 | 20 | 0.095 | 4.00 | 3.00 |
| TPSME252012l2R2M | 2.20 | 20 | 0.100 | 3.00 | 2.40 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME3010) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME3010-R56M | 0.56 | 20 | 0.048 | 2.80 | 2.15 |
| TPSME3010-R68M | 0.68 | 20 | 0.048 | 2.50 | 2.15 |
| TPSME3010-1R0M | 1.00 | 20 | 0.066 | 2.15 | 2.00 |
| TPSME3010-1R5M | 1.50 | 20 | 0.078 | 1.65 | 1.70 |
| TPSME3010-2R2M | 2.20 | 20 | 0.096 | 1.35 | 1.55 |
| TPSME3010-3R3M | 3.30 | 20 | 0.145 | 1.20 | 1.25 |
| TPSME3010-4R7M | 4.70 | 20 | 0.222 | 1.10 | 1.05 |
| TPSME3010-6R8M | 6.80 | 20 | 0.330 | 0.85 | 0.70 |
| TPSME3010-8R2M | 8.20 | 20 | 0.348 | 0.80 | 0.80 |
| TPSME3010-100M | 10.00 | 20 | 0.480 | 0.70 | 0.70 |
| TPSME3010-150M | 15.00 | 20 | 0.624 | 0.60 | 0.60 |
| TPSME3010-220M | 22.00 | 20 | 1.000 | 0.50 | 0.50 |
| TPSME3010-330M | 10.00 | 20 | 0.480 | 0.70 | 0.70 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME3012) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME3012-R82M | 0.82 | 20 | 0.039 | 2.60 | 3.30 |
| TPSME3012-1R0M | 1.00 | 20 | 0.048 | 2.50 | 3.30 |
| TPSME3012-1R2M | 1.20 | 20 | 0.048 | 2.15 | 2.60 |
| TPSME3012-1R5M | 1.50 | 20 | 0.060 | 2.10 | 2.30 |
| TPSME3012-2R2M | 2.20 | 20 | 0.075 | 1.65 | 2.10 |
| TPSME3012-3R3M | 3.30 | 20 | 0.108 | 1.45 | 1.70 |
| TPSME3012-4R7M | 4.70 | 20 | 0.144 | 1.15 | 1.50 |
| TPSME3012-6R8M | 6.80 | 20 | 0.210 | 1.05 | 1.15 |
| TPSME3012-100M | 10.00 | 20 | 0.312 | 0.75 | 1.00 |
| TPSME3012-150M | 15.00 | 20 | 0.420 | 0.60 | 0.85 |
| TPSME3012-180M | 18.00 | 20 | 0.576 | 0.60 | 0.78 |
| TPSME3012-220M | 22.00 | 20 | 0.588 | 0.50 | 0.75 |
| TPSME3012-330M | 33.00 | 20 | 0.960 | 0.47 | 0.55 |
| TPSME3012-470M | 47.00 | 20 | 1.560 | 0.45 | 0.45 |
| SMT 大電流功率型 (TPSME3012 I Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME3012l1R0M | 1.00 | 20 | 0.055 | 6.00 | 3.10 |
| TPSME3012l2R2M | 2.20 | 20 | 0.108 | 3.35 | 2.35 |
| TPSME3012l4R7M | 4.70 | 20 | 0.235 | 2.50 | 1.50 |
| SMT 大電流功率型 (TPSME3012 B Series) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME3012B100M | 10.00 | 20 | 0.415 | 1.10 | 0.90 |
| TPSME3012B220M | 22.00 | 20 | 0.800 | 0.75 | 0.70 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME3015) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME3015-1R0M | 1.00 | 20 | 0.040 | 2.80 | 2.85 |
| TPSME3015-1R2M | 1.20 | 20 | 0.048 | 2.80 | 2.65 |
| TPSME3015-1R5M | 1.50 | 20 | 0.055 | 2.75 | 2.60 |
| TPSME3015-2R2M | 2.20 | 20 | 0.072 | 2.10 | 2.25 |
| TPSME3015-3R3M | 3.30 | 20 | 0.102 | 1.75 | 1.85 |
| TPSME3015-3R9M | 3.90 | 20 | 0.132 | 1.50 | 1.70 |
| TPSME3015-4R7M | 4.70 | 20 | 0.145 | 1.45 | 1.50 |
| TPSME3015-5R6M | 5.60 | 20 | 0.156 | 1.20 | 1.50 |
| TPSME3015-6R8M | 6.80 | 20 | 0.200 | 1.15 | 1.30 |
| TPSME3015-8R2M | 8.20 | 20 | 0.228 | 1.05 | 1.20 |
| TPSME3015-100M | 10.00 | 20 | 0.300 | 1.10 | 1.05 |
| TPSME3015-120M | 12.00 | 20 | 0.300 | 0.85 | 1.05 |
| TPSME3015-150M | 15.00 | 20 | 0.420 | 0.80 | 0.95 |
| TPSME3015-220M | 22.00 | 20 | 0.545 | 0.65 | 0.85 |
| TPSME3015-330M | 33.00 | 20 | 0.852 | 0.50 | 0.65 |
| TPSME3015-470M | 47.00 | 20 | 1.200 | 0.45 | 0.55 |
| TPSME3015-680M | 68.00 | 20 | 2.400 | 0.34 | 0.40 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME4012) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME4012-R82M | 0.82 | 20 | 0.065 | 3.65 | 2.20 |
| TPSME4012-1R0M | 1.00 | 20 | 0.065 | 3.20 | 2.20 |
| TPSME4012-1R5M | 1.50 | 20 | 0.078 | 2.50 | 2.00 |
| TPSME4012-2R2M | 2.20 | 20 | 0.104 | 2.10 | 2.10 |
| TPSME4012-3R3M | 3.30 | 20 | 0.143 | 1.95 | 1.70 |
| TPSME4012-4R7M | 4.70 | 20 | 0.182 | 1.55 | 1.50 |
| TPSME4012-5R6M | 5.60 | 20 | 0.215 | 1.60 | 1.35 |
| TPSME4012-6R8M | 6.80 | 20 | 0.257 | 1.40 | 1.30 |
| TPSME4012-100M | 10.00 | 20 | 0.312 | 1.05 | 1.05 |
| TPSME4012-150M | 15.00 | 20 | 0.494 | 0.90 | 0.90 |
| TPSME4012-220M | 22.00 | 20 | 0.741 | 0.70 | 0.75 |
| TPSME4012-470M | 47.00 | 20 | 1.760 | 0.45 | 0.45 |
| TPSME4012-101M | 100.00 | 20 | 3.600 | 0.35 | 0.30 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME4018) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME4018-1R0M | 1.00 | 20 | 0.030 | 4.85 | 3.80 |
| TPSME4018-1R2M | 1.20 | 20 | 0.030 | 4.80 | 3.80 |
| TPSME4018-1R5M | 1.50 | 20 | 0.036 | 4.25 | 3.20 |
| TPSME4018-2R2M | 2.20 | 20 | 0.048 | 3.40 | 2.90 |
| TPSME4018-3R3M | 3.30 | 20 | 0.060 | 3.00 | 2.50 |
| TPSME4018-3R9M | 3.90 | 20 | 0.078 | 2.80 | 2.20 |
| TPSME4018-4R7M | 4.70 | 20 | 0.078 | 2.30 | 2.20 |
| TPSME4018-6R8M | 6.80 | 20 | 0.108 | 1.85 | 1.90 |
| TPSME4018-100M | 10.00 | 20 | 0.168 | 1.55 | 1.30 |
| TPSME4018-150M | 15.00 | 20 | 0.228 | 1.25 | 1.20 |
| TPSME4018-220M | 22.00 | 20 | 0.336 | 1.10 | 1.10 |
| TPSME4018-330M | 33.00 | 20 | 0.480 | 0.90 | 0.85 |
| TPSME4018-470M | 47.00 | 20 | 0.720 | 0.80 | 0.70 |
| TPSME4018-101M | 100.00 | 20 | 1.740 | 0.55 | 0.35 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME4030) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME4030-R91M | 0.91 | 20 | 0.029 | 7.30 | 3.50 |
| TPSME4030-1R0M | 1.00 | 20 | 0.034 | 6.50 | 3.30 |
| TPSME4030-1R2M | 1.20 | 20 | 0.038 | 6.00 | 3.25 |
| TPSME4030-1R5M | 1.50 | 20 | 0.039 | 5.50 | 3.20 |
| TPSME4030-2R2M | 2.20 | 20 | 0.046 | 4.70 | 2.85 |
| TPSME4030-3R3M | 3.30 | 20 | 0.052 | 3.70 | 2.65 |
| TPSME4030-4R7M | 4.70 | 20 | 0.078 | 3.20 | 2.20 |
| TPSME4030-6R8M | 6.80 | 20 | 0.109 | 2.80 | 1.80 |
| TPSME4030-100M | 10.00 | 20 | 0.125 | 2.20 | 1.65 |
| TPSME4030-120M | 12.00 | 20 | 0.170 | 2.10 | 1.45 |
| TPSME4030-150M | 15.00 | 20 | 0.245 | 1.90 | 1.20 |
| TPSME4030-220M | 22.00 | 20 | 0.295 | 1.50 | 1.10 |
| TPSME4030-330M | 33.00 | 20 | 0.415 | 1.30 | 0.95 |
| TPSME4030-390M | 39.00 | 20 | 0.450 | 1.10 | 0.90 |
| TPSME4030-470M | 47.00 | 20 | 0.580 | 1.05 | 0.80 |
| TPSME4030-560M | 56.00 | 20 | 0.720 | 0.95 | 0.70 |
| TPSME4030-620M | 62.00 | 20 | 1.080 | 0.85 | 0.60 |
| TPSME4030-680M | 68.00 | 20 | 1.130 | 0.85 | 0.55 |
| TPSME4030-101M | 100.00 | 20 | 1.450 | 0.75 | 0.50 |
| TPSME4030-121M | 120.00 | 20 | 1.630 | 0.60 | 0.47 |
| TPSME4030-151M | 150.00 | 20 | 1.720 | 0.60 | 0.46 |
| TPSME4030-331M | 330.00 | 20 | 4.080 | 0.38 | 0.30 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME5020) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME5020-R47M | 0.47 | 20 | 0.017 | 6.15 | 4.60 |
| TPSME5020-R75M | 0.75 | 20 | 0.022 | 5.50 | 4.00 |
| TPSME5020-1R0M | 1.00 | 20 | 0.026 | 4.10 | 3.80 |
| TPSME5020-1R2M | 1.20 | 20 | 0.029 | 4.50 | 3.55 |
| TPSME5020-1R5M | 1.50 | 20 | 0.034 | 4.10 | 3.20 |
| TPSME5020-2R2M | 2.20 | 20 | 0.042 | 3.20 | 2.90 |
| TPSME5020-2R7M | 2.70 | 20 | 0.049 | 2.90 | 2.70 |
| TPSME5020-3R0M | 3.00 | 20 | 0.049 | 2.55 | 2.70 |
| TPSME5020-3R3M | 3.30 | 20 | 0.056 | 2.55 | 2.50 |
| TPSME5020-3R6M | 3.60 | 20 | 0.056 | 2.80 | 2.50 |
| TPSME5020-3R9M | 3.90 | 20 | 0.056 | 2.30 | 2.50 |
| TPSME5020-4R3M | 4.30 | 20 | 0.074 | 2.50 | 2.20 |
| TPSME5020-4R7M | 4.70 | 20 | 0.074 | 2.50 | 2.20 |
| TPSME5020-5R1M | 5.10 | 20 | 0.083 | 2.25 | 2.05 |
| TPSME5020-5R6M | 5.60 | 20 | 0.083 | 2.30 | 2.05 |
| TPSME5020-6R8M | 6.80 | 20 | 0.108 | 2.05 | 1.80 |
| TPSME5020-7R5M | 7.50 | 20 | 0.117 | 1.85 | 1.75 |
| TPSME5020-8R2M | 8.20 | 20 | 0.127 | 1.85 | 1.65 |
| TPSME5020-9R1M | 9.10 | 20 | 0.143 | 1.70 | 1.55 |
| TPSME5020-100M | 10.00 | 20 | 0.143 | 1.70 | 1.55 |
| TPSME5020-120M | 12.00 | 20 | 0.182 | 1.50 | 1.40 |
| TPSME5020-150M | 15.00 | 20 | 0.215 | 1.35 | 1.25 |
| TPSME5020-180M | 18.00 | 20 | 0.260 | 1.25 | 1.15 |
| TPSME5020-220M | 22.00 | 20 | 0.294 | 1.15 | 1.10 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME6020) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME6020-1R0M | 1.0 | 20 | 0.028 | 4.10 | 3.40 |
| TPSME6020-1R5N | 1.5 | 30 | 0.028 | 3.90 | 3.10 |
| TPSME6020-2R2N | 2.2 | 30 | 0.047 | 3.55 | 2.60 |
| TPSME6020-3R3N | 3.3 | 30 | 0.061 | 2.90 | 2.50 |
| TPSME6020-4R7N | 4.7 | 30 | 0.078 | 2.80 | 1.90 |
| TPSME6020-5R6N | 5.6 | 30 | 0.094 | 2.20 | 1.80 |
| TPSME6020-6R8N | 6.80 | 30 | 0.114 | 2.00 | 1.70 |
| TPSME6020-100M | 10 | 20 | 0.162 | 1.55 | 1.30 |
| TPSME6020-150M | 15 | 20 | 0.216 | 1.30 | 1.10 |
| TPSME6020-220M | 22 | 20 | 0.324 | 1.05 | 0.90 |
| TPSME6020-470M | 47 | 20 | 0.675 | 0.80 | 0.70 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME6028) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME6028-1R0N | 1.0 | 30 | 0.016 | 6.50 | 4.50 |
| TPSME6028-1R5N | 1.5 | 30 | 0.021 | 5.70 | 4.20 |
| TPSME6028-2R2N | 2.2 | 30 | 0.027 | 4.90 | 3.60 |
| TPSME6028-3R3M | 3.30 | 20 | 0.034 | 3.50 | 3.30 |
| TPSME6028-4R7M | 4.70 | 20 | 0.045 | 2.90 | 2.70 |
| TPSME6028-5R6M | 5.60 | 20 | 0.060 | 2.70 | 2.40 |
| TPSME6028-6R8M | 6.80 | 20 | 0.076 | 2.60 | 2.30 |
| TPSME6028-8R2M | 8.20 | 20 | 0.092 | 2.30 | 2.10 |
| TPSME6028-100M | 10.0 | 20 | 0.099 | 1.90 | 1.70 |
| TPSME6028-120M | 12.0 | 20 | 0.119 | 1.70 | 1.50 |
| TPSME6028-150M | 15.0 | 20 | 0.168 | 1.60 | 1.40 |
| TPSME6028-180M | 18.0 | 20 | 0.175 | 1.40 | 1.20 |
| TPSME6028-220M | 22.0 | 20 | 0.189 | 1.30 | 1.10 |
| TPSME6028-270M | 27.0 | 20 | 0.243 | 1.20 | 1.05 |
| TPSME6028-330M | 33.0 | 20 | 0.297 | 1.10 | 1.00 |
| TPSME6028-470M | 47.0 | 20 | 0.378 | 1.00 | 0.80 |
| TPSME6028-680M | 68.0 | 20 | 0.607 | 0.80 | 0.70 |
| TPSME6028-820M | 82.0 | 20 | 0.702 | 0.70 | 0.60 |
| TPSME6028-101M | 100.0 | 20 | 0.887 | 0.50 | 0.50 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME6045) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME6045-1R0M | 1.00 | 20 | 0.010 | 15.00 | 6.35 |
| TPSME6045-1R2M | 1.20 | 20 | 0.013 | 12.50 | 6.05 |
| TPSME6045-1R5M | 1.50 | 20 | 0.013 | 11.50 | 6.05 |
| TPSME6045-2R2M | 2.20 | 20 | 0.018 | 10.50 | 5.00 |
| TPSME6045-3R3M | 3.30 | 20 | 0.024 | 9.00 | 4.40 |
| TPSME6045-4R7M | 4.70 | 20 | 0.026 | 7.50 | 4.20 |
| TPSME6045-6R8M | 6.80 | 20 | 0.040 | 6.20 | 3.30 |
| TPSME6045-100M | 10.00 | 20 | 0.056 | 4.80 | 3.00 |
| TPSME6045-120M | 12.00 | 20 | 0.065 | 4.50 | 2.75 |
| TPSME6045-150M | 15.00 | 20 | 0.085 | 3.80 | 2.30 |
| TPSME6045-220M | 22.00 | 20 | 0.116 | 3.50 | 2.00 |
| TPSME6045-330M | 33.00 | 20 | 0.175 | 2.60 | 1.60 |
| TPSME6045-470M | 47.00 | 20 | 0.260 | 2.30 | 1.30 |
| TPSME6045-560M | 56.00 | 20 | 0.286 | 1.90 | 1.25 |
| TPSME6045-680M | 68.00 | 20 | 0.325 | 1.80 | 1.20 |
| TPSME6045-101M | 100.00 | 20 | 0.468 | 1.40 | 1.10 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| SMT 大電流功率型 (TPSME8040) 电性表 | |||||
| 產品型號 | 電感值 (µH) | 公差 (±%) | 直流阻抗 (Ω) Max. |
額定電流 Typ. (A) | |
| 額定電流 Idc (A) L↓30% | 飽和電流 Isat (A) L↑40°C | ||||
| TPSME8040-0R9M | 0.9 | 30 | 0.008 | 11.0 | 7.8 |
| TPSME8040-1R4M | 1.4 | 30 | 0.010 | 9.0 | 7.0 |
| TPSME8040-2R0M | 2.0 | 30 | 0.012 | 7.4 | 6.3 |
| TPSME8040-3R6M | 3.6 | 30 | 0.020 | 5.3 | 4.9 |
| TPSME8040-4R7M | 4.7 | 30 | 0.024 | 4.7 | 4.1 |
| TPSME8040-6R8M | 6.8 | 30 | 0.033 | 4.0 | 3.7 |
| TPSME8040-100M | 10.0 | 20 | 0.045 | 3.4 | 3.1 |
| TPSME8040-150M | 15.0 | 20 | 0.065 | 2.7 | 2.4 |
| TPSME8040-220M | 22.0 | 20 | 0.086 | 2.2 | 2.2 |
| TPSME8040-330M | 33.0 | 20 | 0.130 | 1.9 | 1.7 |
| TPSME8040-470M | 47.0 | 20 | 0.195 | 1.5 | 1.4 |
| TPSME8040-680M | 68.0 | 20 | 0.299 | 1.2 | 1.1 |
| TPSME8040-101M | 100.0 | 20 | 0.377 | 1.0 | 1.0 |
備註:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
在最差的運行環境下 , 元件溫度 ( 環境溫度 + 溫升 ) 不應超過 125°C . 電路設計 , 元件置放 , PWB 尺寸和厚度 , 氣流和其他散熱提供都會影響元件溫度 . 元件溫度應在應用中進行驗證. 所列出的額定電流是飽和電流或加熱電流 , 取決於那個比較低的值 .
注意:
- 所有測試數據參考 25°C 環境溫度 . 測試條件: 100KHZ , 0.1Vrms .
- Irms: 直流電流 ( i ) 將導致約 Δt of 40°C . Isat: 直流電流 ( i ) 將導致 L0 下降約 30% .
- 工作溫度範圍 -55°C to +125°C .
| 電氣參數 | ||
| 项 目 | 性 能 | 试 验 方 法 |
| 直流叠加特性 | 加额定电流时电感值的变化为初始值的35%以内 | 用LCR及相应的偏置电源 测定 |
| 温度变化 | 40℃以内 | 加额定电流，用表面温度计测其温度 |
| 过载试验 | 产品主体不发生表面碎裂、烧焦、终端无松动，无开路等现象 | 施2倍的额定电流持续5分钟。 |
| 绝缘电阻 | 100MΩ以上 | 在磁心与绕组间施加100V直流电压持续5分钟后 |
| 使用温度 | 包括产品自身发热温度 | -40℃～100℃ |
| 存储温度特性 | 产品外观无异常 特性规格范围内 |
-40℃～100℃ |
| 耐湿特性 | 产品外观无异常 特性规格范围内 |
1. 温度：40 ± 2℃； 2.湿度：90%～95%； 3.时间：96 ± 2小时。 |
| SMT 大電流功率型 (TPSME) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TPSME | 3010 | - | R10 | M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
