25ppm溫度係數、0.25%精密度、10TΩ高阻，(HI82)提升了高壓電阻性能和品質的新標準。
在高性能的高壓應用中，常需使用大功率、長期穩定性、低溫度係數的精密高值電阻器。德銘特推出了立式引腳型 (HI82) 使精密高值電阻和高壓電阻器，上升到一種新的性能和品質水準以滿足這些需求。
德銘特獨有的精密全膜及蛇形轉印圖案 (Serpentine Pattern Design) 設計能力，採用獨特的高速細線厚膜配漿系統，開發了一系列具備優異性能的高壓應用電阻產品，特別是在較小的尺寸和更高的電阻值元件。通過採用合金釕漿膜材料，和 95% 高含鋁量的陶瓷芯材料。德銘特能夠控制非常精確的精密度的製造，穩定重要的高壓工作溫度範圍的性能參數。(HI82) 厚膜電阻結合封閉式軌跡設計，具有低電流雜訊、線性電流電壓、低 TCR、耐高溫、耐久性、阻值範圍寬廣、長期穩定性、及低成本的優勢。
細紋蛇形圖案允許頂帽段用於鐳射修整。這樣的調整功能顯示了比傳統的全面進給法的 post-trim 更強的穩定性，允許調整到 0.1% 的阻值精度。 當然，蛇形圖案保留了與常規設計的無感特徵。所有這些性能改進都在徑向片式，蛇形環繞格式中得到了令人信服的證明。 一種新型的精密高壓高阻電阻器已成為可用，它具有更高的額定電壓。此外, 許多其他重要的特徵也得到了加強。 所有這些進展開闢了新的醫學高壓應用領域，如電子電路位於磁共振 (MRI) 和電腦斷層掃描 (CT)。
德銘特 (HI82) 超精密高壓電阻器，符合 RoHS 和無鉛標準，提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用，請與德銘特的業務代表聯繫。
下載 PDF 版本: 片式引腳型超精密高壓電阻器 (HI82)。
(HI82) 家族成員 :
- (HI82D) 高阻、高壓、超精密電阻器系列，阻值範圍從 1MΩ 高至 10TΩ，精度公差從 30% 緊縮至 0.25% ，額定功率有 1W/1.2W/3W 可選擇。
- (HI82H) 常規型高壓精密兆歐電阻器系列，多檔位精密度 1%/2%/5%/10%/20%/30%/50%，四種額定功率 0.5W/0.7/1W/2W 可選擇，阻值從 1MΩ 至 1TΩ。
- (HI82T) 大功率高壓電阻器系列，最大工作電壓高達 35KV，30W 大額定功率低至 0.125W，阻值範圍從 1Ω 高至 500MΩ，公差範圍 0.5% 到 5%。
特性 :
- 高壓高阻電阻，阻值可達 10TΩ。
- 厚膜、無感、功率大、耐濕、耐熱、耐高壓。
- 有機矽塗層保護。極佳低溫度係數、及低電壓係數。
應用 :
- 電壓衝擊發生器、脈衝調製器、電弧爐阻尼、能源研究。
- 脈衝雷達網絡、電容消弧電路，緩衝高電壓電路。
- X-ray/顯像儀器，和 EMI/閃電抑制。

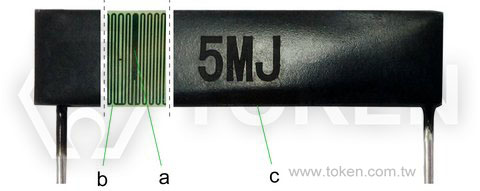

| 徑向引線 片狀 厚膜高壓電阻器 - 組件構成 | |||
|
膜材質 (a) | 釕系漿料 | |
| 基材 (b) | 95%三氧化二鋁 | ||
| 包封材質 (c) | 高溫硅樹脂 | ||

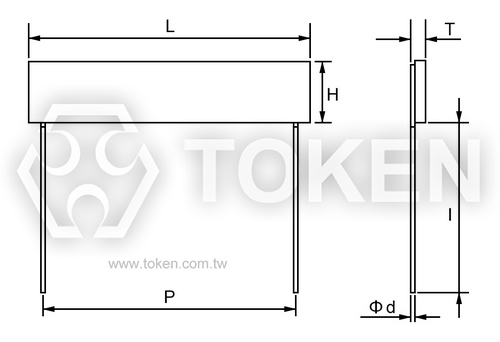

| 高壓片狀 徑向引線 厚膜電阻器 - 尺寸規格 (單位: mm) | |||||||
| |||||||
| HI82D 高壓超精密高阻電阻器 | |||||||
| 型號 | L ±1mm | H ±1mm | T ±0.5mm | P ±2mm | I ±3mm | d ±0.1mm | |
| HI82D-1W | 30.0 | 6.0 | 1.4 | 27.5 | 20 | 0.4 | |
| HI82D-1BW | 40.0 | 6.0 | 1.4 | 37.8 | 20 | 0.4 | |
| HI82D-3W | 50.0 | 12.5 | 1.4 | 47.8 | 20 | 0.4 | |
註:
|
|||||||
| HI82H 常規型高壓精密兆歐電阻器 | ||||||
| 型號 | L ±1mm | H ±1mm | T ±0.5mm | P ±2mm | I ±3mm | d ±0.1mm |
| HI82H-05W | 3.2 | 2.5 | 0.9 | 2.0 | 20 | 0.4 |
| HI82H-07W | 3.8 | 5.0 | 1.0 | 2.5 | 20 | 0.4 |
| HI82H-1W | 6.3 | 3.5 | 1.0 | 5.5 | 20 | 0.4 |
| HI82H-2W | 10.2 | 5.1 | 1.0 | 9.5 | 20 | 0.4 |
註:
|
||||||
| HI82T 大功率高壓電阻器 | ||||||
| 型號 | L ± 1mm | H ± 1mm | T ± 0.5mm | P ± 2mm | I ± 3mm | d ± 0.1mm |
| HI82T-0125W | 8 | 3.5 | 2 | 5.7 | 10 | 0.6 |
| HI82T-025W | 10 | 5 | 2 | 7.7 | 10 | 0.6 |
| HI82T-04W | 25 | 5 | 2 | 22.5 | 20 | 0.6 |
| HI82T-05W | 35 | 5 | 2 | 32 | 20 | 0.6 |
| HI82T-1W | 30 | 8 | 2 | 27 | 20 | 0.6 |
| HI82T-2SW | 25 | 10 | 2 | 22 | 20 | 0.6 |
| HI82T-2NW | 22 | 18 | 2 | 19 | 20 | 0.6 |
| HI82T-2BW | 45 | 10 | 3 | 41.5 | 20 | 0.8 |
| HI82T-3W | 60 | 10 | 3 | 56.5 | 20 | 0.8 |
| HI82T-5W | 80 | 20 | 4 | 76.5 | 40 | 1.0 |
| HI82T-10W | 97 | 23 | 4 | 93.5 | 40 | 1.0 |
| HI82T-20W | 100 | 35 | 4 | 96.5 | 40 | 1.0 |
| HI82T-30W | 100 | 48 | 4 | 96.5 | 40 | 1.0 |
註:
|
||||||
| 技術參數 超精密高壓高阻電阻器 - (HI82D) | ||||||
| 型號 | 額定功率 P70(W) | 最大工作電壓 (V) | 阻值範圍 (Ω) | 公差 (%) | 溫度係數(1) (ppm/°C) | 電壓係數(2) (ppm/V) |
| HI82D-1W | 1.0 | 10KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 2ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 50/100/250 | 5ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 250/500 | 20ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 500/1000 | 100ppm/V | |||
| HI82D-1BW | 1.2 | 20KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 1ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 50/100/250 | 2ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 250/500 | 10ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 500/1000 | 50ppm/V | |||
| HI82D-3W | 3.0 | 30KV | 1M - 100M | 0.25/0.5/5/10 | 25/50/100 | 1ppm/V |
| 100M↑ - 1G | 1/2/5/10/20 | 25/50/100 | 1ppm/V | |||
| 1G↑ - 100G | 5/10/20/30 | 100/250 | 5ppm/V | |||
| 100G↑ - 1T | 5/10/20/30 | 250/500 | 25ppm/V | |||
| 1T↑ - 10T | 10/20/30 | 500/1000 | 100ppm/V | |||
註:
- (1) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C； (2) 電壓係數在 10V 和 100V 之間測量。
- 工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
- 規格外參數，可洽德銘特。
| 特性參數 超精密高壓高阻 | ||
| 連續工作電壓 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。 | |
| 測量電壓 Measuring Voltage | 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。 | |
| 溫度係數 ppm/°C TCR ppm/°C | 溫度範圍 +25°C~+125°C | |
| 溫度係數 TCR 25/50 | ||
| 1G 阻值以上: +25°C~+85°C。 | ||
| 工作溫度範圍 Operating Temperature Range | -55°C ~ +125°C | |
| 氣候類型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | |
| 濕度/接觸保護 Humidity-/Contact Protection | 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔; 不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。 |
|
| 穩定性: 儲存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤10G | >10G |
| <1% | <2% | |
| 最大電壓穩定性: 最大電壓/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤10G | >10G |
| <1% | <2% | |
| 技術參數 常規型 精密高壓兆歐電阻器 - (HI82H) | |||||||
| 型號 | 額定功率 P70(W) | 最大工作電壓 (V) | 阻值範圍 (Ω) | 公差 (%) | 溫度係數(1) (ppm/°C) | 電壓係數(2) (ppm/V) | |
| 刻槽 | 未刻槽 | ||||||
| HI82H-05W | 0.5 | 300 | 1000 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 50ppm/V |
| 100M↑ - 500M | 2/5/10/20 | TC50/100/250 | 100ppm/V | ||||
| 500M↑ - 1G | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 1G↑ - 10G | 5/10/20/30 | TC250/500 | 500ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC500/1000 | 1000ppm/V | ||||
| 100G↑ - 1T | - | - | - | ||||
| HI82H-07W | 0.7 | 300 | 500 | 1M - 100M | 2/5/10 | TC50/100 | 50ppm/V |
| 100M↑ - 500M | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 500M↑ - 1G | 5/10/20 | TC100/250 | 100ppm/V | ||||
| 1G↑ - 10G | 10/20/30 | TC250/500 | 500ppm/V | ||||
| 10G↑ - 100G | 10/20/30 | TC500/1000 | 1000ppm/V | ||||
| 100G↑ - 1T | - | - | - | ||||
| HI82H-1W | 1.0 | 1200 | 2500 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 10ppm/V |
| 100M↑ - 500M | 1/2/5/10/20 | TC25/50/100 | 25ppm/V | ||||
| 500M↑ - 1G | 1/2/5/10/20 | TC100/250 | 25ppm/V | ||||
| 1G↑ - 10G | 2/5/10/20 | TC100/250 | 100ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC250/500 | 250ppm/V | ||||
| 100G↑ - 1T | 10/20/30/50 | TC500/1000 | 500ppm/V | ||||
| HI82H-2W | 2.0 | 4000 | 6000 | 1M - 100M | 1/2/5/10 | TC25/50/100 | 5ppm/V |
| 100M↑ - 500M | 1/2/5/10/20 | TC25/50/100 | 10ppm/V | ||||
| 500M↑ - 1G | 1/2/5/10/20 | TC25/50/100 | 10ppm/V | ||||
| 1G↑ - 10G | 2/5/10/20 | TC50/100 | 25ppm/V | ||||
| 10G↑ - 100G | 5/10/20/30 | TC100/250 | 100ppm/V | ||||
| 100G↑ - 1T | 5/10/20/30 | TC250/500 | 250ppm/V | ||||
註:
- (1) 溫度係數 25/50: 溫度範圍 +25°C ~ +85°C； (2) 電壓係數在 10V 和 100V 之間測量。
- 工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
- 規格外參數，可洽德銘特。
| 特性參數 常規型 精密高壓兆歐電阻器 | |||
| 連續工作電壓 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。 | ||
| 測量電壓 Measuring Voltage | 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。 | ||
| 溫度係數 ppm/°C TCR ppm/°C | 溫度範圍 +25°C~+125°C | ||
| 溫度係數 TCR 25/50 | |||
| 1G 阻值以上: +25°C~+85°C。 | |||
| 工作溫度範圍 Operating Temperature Range | -55°C ~ +125°C | ||
| 氣候類型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | ||
| 濕度/接觸保護 Humidity-/Contact Protection | 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔; 不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。 |
||
| 穩定性: 儲存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G | ≤10G | >10G |
| <1% | <2% | <5% | |
| 最大電壓穩定性: 最大電壓/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G | ≤10G | >10G |
| <0.5% | <1% | <2% | |
| 主要技術參數 高壓大功率電阻器 - (HI82T) | |||||
| 型號 | 額定功率 P75(W) | 最大工作電壓 (KV) | 阻值範圍 (Ω) | 公差 (%) | 溫度係數 |
| HI82T-0125W | 1/8W | 2KV | 1 ~ 500M | ±0.5% ~ ±5% | ±100ppm/°C |
| HI82T-025W | 1/4W | 4KV | 1 ~ 500M | ||
| HI82T-04W | 2/5W | 10KV | 1 ~ 500M | ||
| HI82T-05W | 1/2W | 15KV | 1 ~ 500M | ||
| HI82T-1W | 1W | 15KV | 1 ~ 500M | ||
| HI82T-2SW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-2NW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-2BW | 2W | 20KV | 1 ~ 500M | ||
| HI82T-3W | 3W | 25KV | 1 ~ 500M | ||
| HI82T-5W | 5W | 30KV | 1 ~ 500M | ||
| HI82T-10W | 10W | 35KV | 1 ~ 500M | ||
| HI82T-20W | 20W | 35KV | 1 ~ 500M | ||
| HI82T-30W | 30W | 35KV | 1 ~ 500M | ||
註:
- 溫度係數 @25°C (25°C ~ +105°C)。 溫度係數: ±15ppm/°C 應要求。
- 工作電壓 = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。
- 規格外參數，可洽德銘特。
| 特性參數 高壓大功率電阻器 | |||
| 連續工作電壓 Continuous Operating Voltage | V = √ ( P * R ) , 或上表格中所列相對最大工作電壓, 兩數取其低者。 | ||
| 測量電壓 Measuring Voltage | 標準測量電壓為 10V (50V 為阻值 >1GΩ)。 可根據要求提供不同的電壓。 | ||
| 溫度係數 ppm/°C TCR ppm/°C | 溫度範圍 +25°C~+105°C | ||
| 溫度係數 TCR 25/50 | |||
| 1G 阻值以上: +25°C~+105°C | |||
| 工作溫度範圍 Operating Temperature Range | -55°C ~ +225°C | ||
| 氣候類型 EN 60068-1 Climatic Category to EN 60068-1 | 55/125/56 | ||
| 絕緣耐壓 Insulation withstand voltage | 1000VDC | ||
| 絕緣電阻 Insulation resistance | ≥ 10GΩ | ||
| 濕度/接觸保護 Humidity-/Contact Protection | 漆塗層。 耐大多數溶劑。異丙醇 (Isopropyl alcohol) 推薦用於清潔; 不要使用丙酮或二氯甲烷。避免機械應力施加於塗層。 |
||
| 穩定性: 儲存 125°C/1000Hrs. Stability: Storage 125°C/1000Hrs. |
≤1G | ≤10G | >10G |
| <1% | <2% | <5% | |
| 最大電壓穩定性: 最大電壓/1000Hrs. Stability at Max. voltage/1000Hrs. |
≤1G | ≤10G | >10G |
| <0.5% | <1% | <2% | |

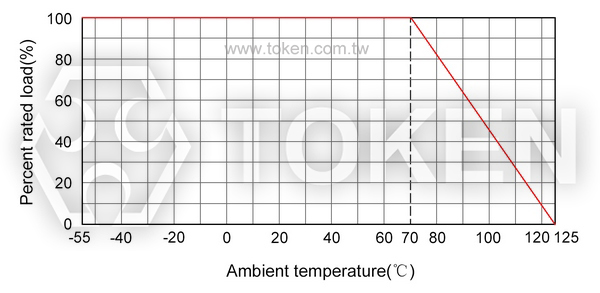

| 降功耗曲線圖 - (HI82D & HI82H) | |
|

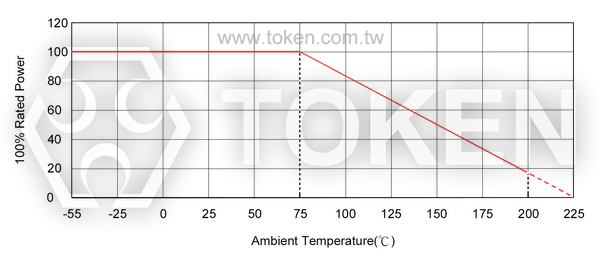

| 降功耗曲線圖 - (HI82T) | |
|
HI82 先進無感及釕膜的蛇形轉印圖案設計技術 - 先進材料技術
無電感量性能特點：
- HI82 無感設計，採用全膜或蛇形電阻釕膜模式。全膜模式應用於較低阻值，
而蛇形膜模則應用於較高的阻值。蛇形膜模提供曲折線進行相反方向的電流，
從而達到在整個電阻長度通量場的最大中和。 - 這種高效的無感結構，不會降低任何額定的性能優勢，
對於需要高頻率應用設計是非常理想的電阻器件。
蛇形圖案絲印設計：
- HI82 精密功率高壓電阻器結合德銘特電子先進的無感蛇形圖案，
及厚膜高通量絲網印刷矽膠塗層技術。 - 採用先進電腦輔助設計 (CAD)，將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化，
提供了一個完整高壓無感電阻器的封裝。 - 兩端端子和引線焊壓在電阻芯片上，提供堅固電阻器的端子附件。
| 片式厚膜 高壓超精密高阻電阻器 (HI82D) - 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI82D | 1W | 1G | F | E | ||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 徑向引線 常規型 精密兆歐高壓電阻器 (HI82H) - 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI82H | 2W | 1G | F | E | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 片狀厚膜 高壓大功率電阻器 (HI82T) - 料號標識 | ||||||||||||||||||||||||||||||||||||||||||
| HI82T | 30W | 500M | F | E | ||||||||||||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||
註: 如果沒有提供溫度係數和測量電壓的要求，(HI82D)、(HI82H) 和 (HI82T) 則依標準值的最大值供貨，測量電壓為10V。
