高壓網絡電阻器 高壓分流器 - NTK 系列

高壓網絡電阻器 高壓分流器 (NTK)

德銘特電子提供客護自定義的設計的電阻網絡、高阻值、高電壓電阻、網絡高壓分流電阻、和高壓分流器等，符合 RoHS 標準及種類眾多配置。

德銘特採用先進的厚膜電阻技術，提供要求精確輸入信號電路，高功耗，高電壓，高穩定性，低溫度係數特性的網阻元器件，是用於數字設備和實驗室。除了電路板空間限制因素外，德銘特緊湊的電壓分壓網絡電阻 (NTK) 比薄膜分立電阻器提供更高的性能。

NTK 客護自定義的設計的高壓分流電阻器，利用德銘特配套齊全的生產設備，先進的厚膜技術，及有經驗的工程設計師，調這最佳的生產周期，確保快速小量生產及洋品提交。 NTK 非常這合高性能高壓應用設備，如醫療設備，實驗室設備，分析儀器等。客護可以指定各種封裝材料，包括玻璃，環氧樹脂，矽。

通過高端技術的應用，NTK 提供超薄型、單直插式封裝配置，自定義的 SIP 電阻網絡，及多項的組合特性，包括：低溫度係數 TCR 250 ppm/°C (可訂製 ppm/°C 或更小 TCR)，操作溫度範圍 -55°C ~ +125°C (可訂製更高的溫度)，低電壓係數 VCR 1ppm / 5ppm / 10ppm (可訂製其他的慘數)，扁平超薄，無電感量，低噪音。

有關最新的產品信息，數量和交貨價格，請聯系德銘特的銷售代表。

下載 PDF 版本: 高壓網絡電阻器 高壓分流器 (NTK)。

規格：
  1. 電阻範圍：1KΩ ~ 10GΩ。
  2. 電阻公差：±1% ~ ±30%。
  3. 厚膜含鋁：> 96% Al2O3。
  4. 耐高電壓：Up to 30KV ~ 50KV。
  5. 操作溫度範圍：-55°C ~ +125°C (可訂製更高的溫度)。
  6. 低電壓係數 VCR：1ppm / 5ppm / 10ppm (可訂製其他的慘數)。
  7. 低溫度係數 TCR：250 ppm/°C (可訂製 ppm/°C 或更小 TCR)。
特性 :
  1. 無電感量設計。
  2. 平板式，低噪聲電阻。
  3. 無鉛生產：符合 RoHS 標準。
  4. 高壓分流網絡電阻器客護定製設計。
  5. 可選擇不同塗層材質：玻璃/環氧樹脂/矽。
  6. 引腳焊（鍍錫銅引線）：
    型 Φ0.5 (Φ0.6 / Φ0.8 根據的要求)。
(NTK-A) 電氣參數

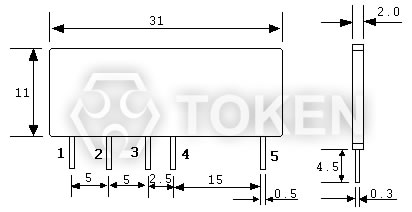

高壓網絡電阻器 高壓分流器 (NTK-A) 尺寸圖
高壓網絡電阻器 高壓分流器 (NTK-A) 尺寸圖
型號 引腳 阻值 (Ω) 阻值公差 壓力慘數 額定功率 (W)
NTK-A 1 ~ 2 R1 30M K (±10%) 4KV Min. 0.6W Min.
2 ~ 3 R2 30M K (±10%) 4KV Min. 0.6W Min.
3 ~ 4 R3 1M J (±5%) 500V Min. 0.3W Min.
4 ~ 5 R4 800M K (±10%) 10KV Min. 1W Min.
(NTK-B) 電氣參數

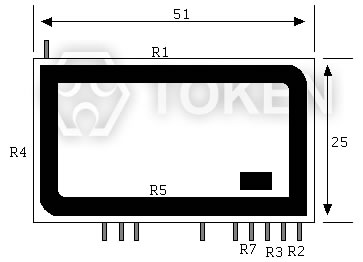

高壓網絡電阻器 高壓分流器 (NTK-B) 尺寸圖
高壓網絡電阻器 高壓分流器 (NTK-B) 尺寸圖
型號 序列號 阻值 (Ω) 額定功率 阻值公差 溫度係數 工作電壓
NTK-B R1 52M 5W ±5% ±250PPM/°C 8500V
R2 10K - -
R3 10K - -
R4 16M2 4W 4200V
R5 17M3 3W 4400V
R6 3M3 1W 800V
R7 8K - -
