片狀厚膜分壓電阻器 (HI83)
分壓網絡 (HI83) 是德銘特電子有限公司新一代厚膜無感片狀分壓電阻器，採取高品質氧化釕電阻材料以 96％ 氧化鋁陶瓷做基體，低溫度係數，高導熱性，體積小，可靠性高。可客製化引腳導線端子或無引線導電墊。
德銘特片狀厚膜分壓電阻器 (HI83) 為廣泛的電阻值範圍提供穩定的性能，電壓額定值高達 35K。最大分壓比 1000：1 ( 分壓比大於 1000：1 ，如 2000：1，4000：1，及 5000：1 可應要求提供)，最小分壓比為 40:1。
分壓器 (HI83) 的低溫度係數可用於高穩定性電路應用。節省空間的平面封裝為傳統的高壓電阻提供了替代方案。主要應用於精密儀表，驅動電路，電源，變壓器，高壓電力設備，和任何需要在高電壓環境中操作的電器等領域。
片狀厚膜分壓器 (HI83) 的主要構成：端子連接導體和氧化釕電阻材料以無感圖案印刷到 96％ 氧化鋁基底的表面上。然後應用絲網印刷保護，然後連接端子。磷青銅焊料塗覆於引線框架終端焊接，浸入 SnAgCu 中，符合以下 IEC 可焊性要求。
德銘特 (HI83) 片狀厚膜精密分壓器，符合 RoHS 和無鉛標準，提供更有競爭力的價格和快速交貨服務。對於規格外的技術要求和特殊的應用，請與德銘特的業務代表聯繫。
下載 PDF 版本: 片狀厚膜分壓電阻器 (HI83)。
應用注意事項 :
- 由於可能出現在端子和任何相鄰金屬部件之間的高電壓，片狀厚膜分壓電阻器應安裝在與其他導體有足夠的距離。
- 對於一些超高壓應用，需要將組分浸入油或 SF6 氣體中或將其置於無空隙的矽氧烷化合物中以減少電暈或表面電弧。 絲網印刷保護適用於這些應用。
- 片狀厚膜分壓電阻器由高值 R1 和低值 R2 組成。 分壓電阻器的分壓比 Ratio = R2 : (R1 + R2)。
特性 :
- 高精度。無感設計。
- 高耐壓。阻值範圍寬。
- 定制設計服務。符合 RoHS 標準。
應用 :
- 脈衝調製器，雷達脈衝形成網絡。
- X-ray/顯像設備，和 EMI 閃電抑制。
- 電容器的消弧電路，高電壓緩衝電路。
- 衝擊電壓發生器。電弧爐阻尼，能源研究。

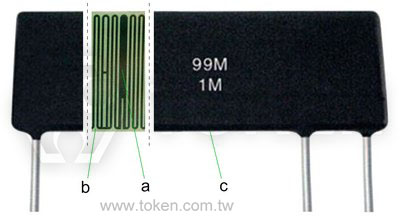

| 片狀厚膜分壓器 (HI83) - 組件構成 | |||
|
膜材質 (a) | 釕系漿料 | |
| 基材 (b) | 95%三氧化二鋁 | ||
| 包封材質 (c) | 高溫硅樹脂 | ||

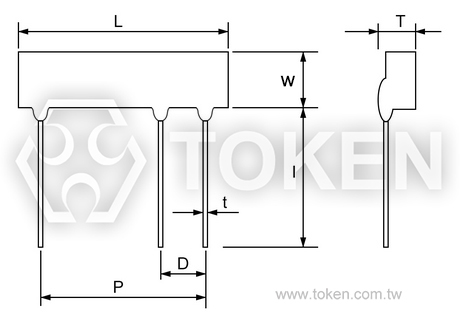

| 片狀分壓電阻器 (HI83) - 尺寸規格 (單位: mm) | ||||||||||
| ||||||||||
| 型號 | 額定功率 (W) | 最大工作電壓 (KV) | L ±0.5 mm | W ±0.5 mm | D ±0.5 mm | P ±1 mm | I ±1 mm | T ±0.5 mm | t ±0.05 mm | |
| HI83-04 | 1/4W | 10 | 25 | 5 | 4 | 22.6 | 20 | 2 | 0.6 | |
| HI83-02 | 1/2W | 15 | 35 | 5 | 5 | 32 | 20 | 2 | 0.6 | |
| HI83-10 | 1W | 15 | 30 | 8 | 6 | 27 | 20 | 2 | 0.6 | |
| HI83-20 | 2W | 20 | 45 | 10 | 6 | 42 | 20 | 2 | 0.6 | |
| HI83-30 | 3W | 25 | 60 | 10 | 8 | 59 | 20 | 3 | 1 | |
| HI83-50 | 5W | 30 | 80 | 20 | 10 | 76.5 | 40 | 3.5 | 1 | |
| 電氣規格 - (HI83) | ||||||
| 型號 | HI83-04 | HI83-02 | HI83-10 | HI83-20 | HI83-30 | HI83-50 |
| 額定功率 @70°C (W) | 1/4W | 1/2W | 1W | 2W | 3W | 5W |
| 元器件置於空氣中，電壓受限於直流或交流 pk (kv) | 6KV | 10KV | 15KV | 15KV | 20KV | 25KV |
| 電阻值 (Ω) | 10K – 1G | 50K – 1G | 100K – 1G | 100K – 1G | 100K – 1G | 100K – 1G |
| 精度公差 (%) | 1, 5 | |||||
| 分壓比公差 (%) | 0.25, 0.5, 1 | |||||
| TCR (20°C to 70°C) (ppm/°C) | 50, 100 | |||||
| Tracking TCR (20°C to 70°C) (ppm/°C) | 25, 50 | |||||
| 阻值公稱標準值 | E24 系列 (R1 + R2) 和 R2 | |||||
| 環境溫度範圍 (°C) | -55 to +125 | |||||
| 絕緣電阻 @500V (Ω) | >10G | |||||
| 絕緣強度 (V) | >1000 | |||||
| 測試規格 (HI83) | ||
| 測試項目 | 條件 | 規格 |
| 溫度衝擊 | -65°C ~ 155°C 5 次循環。 | ΔR ≤ ±(0.2%R + 0.01Ω ) |
| 短時間過負載超載 | 5 倍額定功率，但不超過最大連續工作電壓的 1.5 倍，連續 5 秒鐘。 | ΔR ≤ ±(0.2%R + 0.01Ω ) |
| 負載壽命 | 額定功率下 1000 小時。 | ΔR ≤ ±(0.5%R + 0.01Ω ) |
| 穩態濕熱 | 40°C，RH≥95%，240 小時。 | ΔR ≤ ±(0.4%R + 0.01Ω ) |

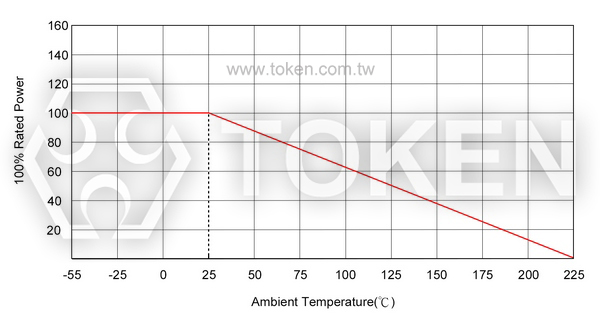

| 降功耗曲線 |
|
HI83 無感及玻璃釉膜的蛇形轉印圖案設計 - 先進技術
無電感量性能特點：
- HI83 無感設計，採用了玻璃釉膜蛇形電阻皮膜圖樣設計模式，電阻皮膜可設計為曲折線與通電電流方向相反，
從而實現在整個電阻長度的最大電通量，及電感量中和互消。 - 這種高效率的無電感量設計，不會降額的任何電阻性能優勢，非常適合要求高頻率的產品應用。
蛇形圖案絲印設計：
- HI83 型高壓電阻器，精密結合德銘特的厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝，將矽樹脂塗層印刷到精密陶瓷基板上。
- 採用先進電腦輔助設計 (CAD)，將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化，提供了一個完整高壓無感電阻器的封裝。
- 帽蓋或引線腳焊接組裝，壓入電阻瓷棒兩端，精加工電阻器，以提供堅固的終端電極連接。
示例：
HI83-20 的分壓比為 1：1000，R1 = 99.9MΩ ，R2 = 100KΩ (總 R1 + R2 = 100MΩ)，
絕對 TCR 50ppm/°C, 相對 TCR 25ppm/°C，絕對公差 1％ 和相對公差 0.5％。
HI83-20 的分壓比為 1：1000，R1 = 99.9MΩ ，R2 = 100KΩ (總 R1 + R2 = 100MΩ)，
絕對 TCR 50ppm/°C, 相對 TCR 25ppm/°C，絕對公差 1％ 和相對公差 0.5％。
| 厚膜分壓器 (HI83) - 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI83 | 20 | C2C3 | 100M | 100K | FD | ||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
