高阻值分壓器 高壓電阻器 RI85 系列
德銘特電子 RI85 系列為設計工程師提供高品質，高功率，高電壓分壓器，用於高壓、大功率、高穩定性、低溫度係數需求的系統。RI85 大功率高壓電阻器系列，在高壓環境中能夠吸收大量能量，並同時保持無感/低感、及重負載特性。可提供客戶自定義的設計和緊密公差要求。
採用特殊的高純鋁陶瓷管材料，以及最新的加工技術處理，嚴格控製的生產製程，生產性能穩定的管狀玻璃釉膜高壓功率電阻器，溫度係數收窄至 ≤ 100 ppm/°C。 高電壓處理能力高達 100 千伏，功率高可達 800 W。德銘特獨特的精密蛇形轉印製程技術，提供多樣化的尺寸、電極端口、及特殊電阻值。RI85 出色的穩定性能，提高您高壓系統的性能。
德銘特的 RI85 採用高級的金屬釉膜厚膜電阻元件，和先進的蛇形圖案設計 (Serpentine Pattern Design)，提供理想的效益成本、穩定性高、精度精確、耐高電壓、高功耗的特點， 適用於多種測量，分壓器電路和控製功能，交直流或脈沖電路，及高壓電力電子設備。
RI85 系列符合無鉛 及 RoHS 標準。如需高功率，高電壓，或阻值不在公稱範圍內，或特殊尺寸等特殊系列電阻，請與德銘特業務接洽，並取得最新的產品信息。
下載 PDF 版本: 高阻值分壓器 高壓電阻器 RI85 系列。
特性 :
- 最大工作電壓從 50KV 到 100KV。
- 溫度係數 ≤ 100 ppm/°C。
- 阻值範圍從 100KΩ 到 1TeraΩ。
- 阻值公差 K(±10%)， M(±20%)。
- 額定功率從 200W 到 800W。
應用 :
- X-射線/顯像設備，
- EMI/閃電抑製，能源研究，
- 沖擊電壓發生器，電弧爐阻尼，
- 脈沖調製器，雷達脈沖形成網絡，
- 電容器的消弧電路，高電壓緩沖電路。

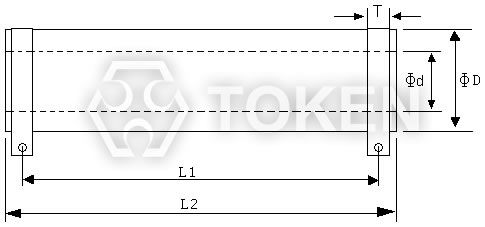

| 高功率高壓型 (RI85) 尺寸及電氣特性 | |||||||||||
|
|||||||||||
| 型號 | 額定功率 | 阻值範圍 (Ω) | 阻值公差 | 溫度係數 (PPM/°C) | 尺寸 (單位: mm) | 最大工作電壓 | |||||
| ΦD±2 | Φd±2 | L1±5 | L2±5 | T±1 | |||||||
| RI85 | 200W | 100K~100G | 10% (K) 20% (M) |
≤100 | 28 | 15 | 185 | 200 | 10.5 | 50KV | |
| RI85 | 500W | 100K~500G | ≤100 | 34 | 20 | 205 | 220 | 15 | 50KV | ||
| RI85 | 800W | 100K~1T | ≤100 | 55 | 40 | 205 | 220 | 15 | 100KV | ||
備註: 額定持續工作電壓 (RCWW) 應由公式計算 RCWW = √ 額定功率 × 電阻值 (Ω)
 當 RCWW 大於規格的最大工作電壓，RCWW = 規格的最大工作電壓。
|
|||||||||||

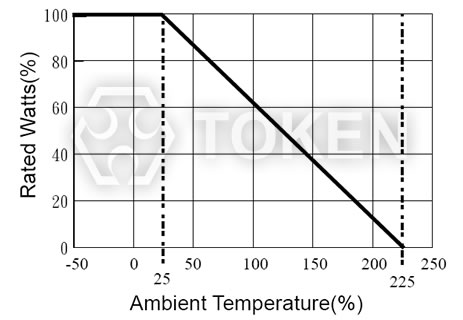

| 高功率高壓型 (RI85) 降額曲線圖 | |
|
| 高功率高壓型 (RI85) 環境測試條件 | ||
| 項目 | 測試方法 | 規格標準 |
| 抗潮濕性 | MIL Std. 202, method 106 (IEC68-2-3) | ΔR/R≤±0.1% typ., 0.25% Max. |
| 絕緣阻抗 | 500V 25°C 75% relative humidity | 10GΩ Min. |
| 絕緣電壓 | 25°C 75% relative humidity | 1000V Min. |
| 過負荷 | 1.5×Pnom. 5 sec (do not exceed max. voltage) | ΔR/R≤±0.1% typ., 0.25% Max. |
| 熱沖擊 | MIL Std. 202, method 107 Cond. C (IEC68-2-14) | ΔR/R≤±0.1% typ., 0.2% Max. |
| 負載壽命 | 1000h at rated power (IEC115-1) | ΔR/R≤±0.1% typ., 0.25% Max. |
高阻分壓電阻 高電壓電阻器 先進技術無感及玻璃釉膜的蛇形轉印圖案設計 (RI85)
無電感量性能特點：

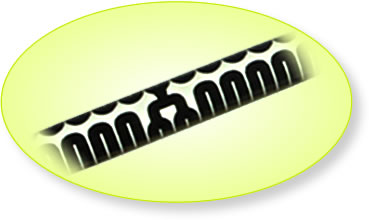

- RI85 無感設計，採用了玻璃釉膜蛇形電阻皮膜圖樣設計模式，電阻皮膜可設計為曲折線與通電電流方向相反，
從而實現在整個電阻長度的最大電通量，及電感量中和互消。 - 這種高效率的無電感量設計，不會降額的任何電阻性能優勢，非常適合要求高頻率的產品應用。
蛇形圖案絲印設計：
- RI85 型高壓電阻器，精密結合德銘特的厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝，將矽樹脂塗層印刷到精密陶瓷基板上。
- 採用先進電腦輔助設計 (CAD)，將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化，提供了一個完整高壓無感電阻器的封裝。
- 帽蓋或引線腳焊接組裝，壓入電阻瓷棒兩端，精加工電阻器，以提供堅固的終端電極連接。
| 高功率高壓型 (RI85) 料號標識 | |||||||
| RI85 | 200W | 1M | K | ||||
 | | | | ||||
|
|
|
|
||||
