高壓棒狀玻璃釉膜電阻 (RI80) 系列

玻璃釉膜棒狀高壓電阻 (RI80) 系列

德銘特的精密蛇形轉印圖案設計能力實現高電壓高功率電阻器。

德銘特電子 RI80 高壓電阻器是專門設計為一般用途的工業高壓系統應用。德銘特的 RI80 採用特殊的厚膜金屬釉膜電阻元件和蛇形圖案設計 (Serpentine Pattern Design),提供理想的成本效益,穩定性高,精度精確,耐高電壓的特點, 適用於多種測量,分壓器電路和控製功能,交直流或脈沖電路,及高壓電力電子設備。

RI80 精密高壓電阻器系列,在高壓環境中能夠吸收大量能量,並同時保持無感/低感和重負載特性。可提供客戶自定義的設計和緊密公差要求。

採用特殊的陶瓷芯材料及最新的加工技術處理,德銘特控製非常嚴格生產製程,生產性能穩定的棒狀玻璃釉膜高壓電阻器,工作溫度從 -55°C 至 +70°C。 高電壓處理能力高達 35 千伏。德銘特的 RI80 這種獨特的精密蛇形轉印製程,提供多樣化的尺寸,電極端口,及特殊電阻值。RI80 非凡的穩定性能提高妳高壓系統的性能。

RI80 系列如需高功率,高電壓,或阻值不在公稱範圍內,或特殊尺寸等特殊系列電阻,請與德銘特業務接洽,並取得最新的產品信息。

下載 PDF 版本: 玻璃釉膜棒狀高壓電阻 (RI80) 系列

特性 :
  1. 額定功率範圍從 1W 到 300W。
  2. 最大工作電壓從 10KV 到 35KV.
  3. 電阻公差精度有 G( ±2%), J(±5%), K(±10%).
  4. 溫度係數範圍從 200 ppm/°C 到 400 ppm/°C.
  5. 高阻值範圍從 1 Megohm 到 1000 Megohm。
應用 :
  1. 沖擊電壓發生器。
  2. 電弧爐阻尼,能源研究。
  3. 脈沖調製器,雷達脈沖形成網絡。
  4. 電容器的消弧電路,高電壓緩沖電路。
  5. X-ray/顯像設備,和 EMI/閃電抑製。
棒狀玻璃釉膜 (RI80) - 一般規格 (單位: mm)

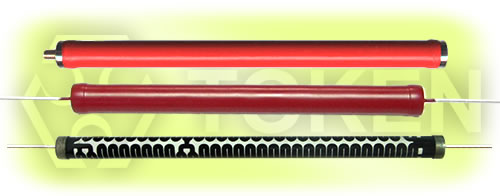

棒狀玻璃釉膜 (RI80) 系列
棒狀玻璃釉膜 - RI80 系列
棒狀玻璃釉膜 (RI80) - 類型:a 尺寸圖
棒狀玻璃釉膜 (RI80) - 類型:a 尺寸圖 (單位: mm)

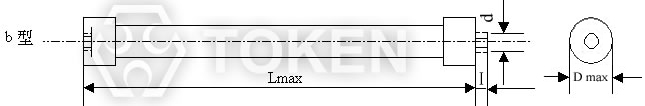

棒狀玻璃釉膜 (RI80) - 類型:b 尺寸圖
棒狀玻璃釉膜 (RI80) - 類型:b 尺寸圖(單位: mm)
棒狀玻璃釉膜 (RI80) - 類型:c 尺寸圖
棒狀玻璃釉膜 (RI80) - 類型:c 尺寸圖 (單位: mm)
型號 額定功率
(W)
結構型式 尺寸 (單位:mm) 阻值範圍
(Ω)
溫度係數 (10-6/°C) 最大工作電壓
(KV)
使用溫度
(°C)
阻值公差
(%)
Lmax Dmax I d
RI80-1 1 a 30±2 9±1 30±3 0.7±0.1 1R ~ 1T 1R≤R<1G, (±100ppm)

1G≤R<10G, (±200ppm)

10G≤R<100G, (±300ppm)

100G≤R≤1T, (±500ppm)
10 -55°C
~
+70°C
F( ±1%)
G( ±2%)
J(±5%)
K(±10%)
RI80-2 2 a 50±2 9±1 30±3 0.7±0.1 15
RI80-3 3 a 65±2 9±1 30±3 0.7±0.1 15
RI80-5 5 a 100±2 9±1 30±3 1±0.1 25
RI80-10 10 a 144±2 11±1 30±3 1±0.1 30
RI80-10 10 b/c 147±2 11±1 6±1 M4 30
RI80-20 20 b/c 116±2 17±1 10±1 M6 1R ~ 1G 30
RI80-25 25 b/c 116±2 19±1 10±1 M6 30
RI80-30 30 b/c 116±2 19±1 10±1 M6 30
RI80-50 50 b/c 116±2 21±1 10±1 M6 30
RI80-80 80 b/c 130±2 27±1 10±1 M6 30
RI80-100 100 b/c 160±2 27±1 10±1 M6 35
RI80-150 150 b/c 210±2 27±1 10±1 M6 1R ~ 200M 35
RI80-200 200 b/c 260±2 27±1 10±1 M6 35
RI80-300 300 b/c 310±2 33±1 10±1 M6 35
備註: 額定持續工作電壓 (RCWV),應由公式計算 RCWV = 額定功率 × 電阻值 (Ω)
當 RCWV 大於規格的最大工作電壓,RCWV = 規格的最大工作電壓。

先進技術無感及玻璃釉膜的蛇形轉印圖案設計 (RI80)

 (RI80) 棒狀玻璃釉膜蛇形圖案設計

無電感量性能特點:

  1. RI80 無感設計,採用了玻璃釉膜蛇形電阻皮膜圖樣設計模式,電阻皮膜可設計為曲折線與通電電流方向相反,
    從而實現在整個電阻長度的最大電通量,及電感量中和互消。
  2. 這種高效率的無電感量設計,不會降額的任何電阻性能優勢,非常適合要求高頻率的產品應用。

蛇形圖案絲印設計:

  1. RI80 型高壓電阻器,精密結合德銘特的厚膜技術 - 無感蛇紋電阻皮膜絲網轉印工藝,將矽樹脂塗層印刷到精密陶瓷基板上。
  2. 採用先進電腦輔助設計 (CAD),將電阻皮膜蛇紋路徑與電阻塗料路徑圖案依電阻值調適到最佳化,提供了一個完整高壓無感電阻器的封裝。
  3. 帽蓋或引線腳焊接組裝,壓入電阻瓷棒兩端,精加工電阻器,以提供堅固的終端電極連接。
棒狀玻璃釉膜 (RI80) - 料號標識
RI80 1W a 51M G
型號
RI80
額定功率(W)
1W
2W
3W
5W
10W
結構型式
a Style
b Style
c Style
阻值 (Ω)
5M1 5.1MΩ
51M 51MΩ
510M 510MΩ
阻值公差 (%)
G ±2%
J ±5%
K ±10%
