TO-220 無感塑封電阻 大功率模壓電阻(RMG50)
TO-220 大功率無感塑封電阻，讓電路機板保持涼爽。
德銘特電子 50W 功率電阻系列採用易於安裝的小型 TO-220 封裝，具有熱性能卓越、高絕緣度、及廣泛的電阻值範圍。RMG50 為無電感元件，體積小可節省電路板上的寶貴空間，使設計人員能夠縮減他們最終產品的尺寸。
RMG50 系列採用絕緣斜錐塑封盒，將 TO-220 開放式絲印電阻基板封裝，以達到最大的散熱性能。RMG50 功率電阻結構設計允許三種散熱方法，因此具有特別優秀的高功率處理特性。
似煙囪效果的絕緣斜錐塑封盒附在陶瓷基板，迫使熱空氣對流並從"頸狀"的煙囪，將熱氣從組件排離。
功率電阻利用這三種散熱的方法，包括通過散熱板的傳導，電阻器表面輻射，及通過散熱管的對流。高功率電阻器 RMG50 典型的應用，包括開關式電源電路，馬達控製和驅動電路，逆變器和工業電力設備。
日前推出的這些元件主要針對產業焊接機、測試設備、UPS、機車及基地臺系統等終端產品中的電源、電流感應、電源轉換、高速開關、RF應用、脈沖生成、負載電阻、緩沖器、脈沖處理電路及放大器應用。
電阻範圍從 0.05Ω to 10KΩ，供差精度 ±0.50% 和 ±10%，工作溫度範圍為 -65°C 至 +150°C。RMG50 系列的 TO-220 封裝設計，提供需要更大功率應用一個最佳的選擇。
德銘特可依客戶需求生產上述規格外的指標，並為全球客戶及應用和設計工程全面支持的服務。請聯系我們與您的特定需求。
下載 PDF 版本: TO-220 無感塑封電阻 大功率模壓電阻(RMG50)。
特性 :
- 無感/低感量。
- TO-220 模壓塑封包裝。
- 只用一顆螺絲，便可安裝於散熱器上。
- 保護性高的模壓塑封外盒，且易於安裝。
- 安裝在散熱器，於 25°C 的溫度，最高功率可達 50 瓦。
應用 :
- 電壓整流器。
- 脈沖控製系統。
- 切換型電源供應器。
- 針對高頻率的無感設計。
- 不間斷供電電源，緩沖電路器。
| TO-220 電阻器 (RMG50) 尺寸 (單位: mm) | |||||||||||
|
|||||||||||
| 規格 | W | H | T | T1 | T2 | B | B1 | C | D | D1 | |
| RMG50 | 10.15 ~ 10.67 |
16.00 ~ 16.52 |
2.92 ~ 3.44 |
0.40 ~ 0.60 |
1.52 ~ 2.04 |
11.43 ~ 13.97 |
2.54 ~ 4.06 |
4.82 ~ 5.34 |
0.66 ~ 0.86 |
1.14 ~ 1.40 |
|
| TO-220 電阻器 (RMG50) 電氣特性規格 | ||
| 阻值範圍 | 阻值公差 | 溫度係數 (PPM/°C) |
| 0.05Ω~1Ω | ±5.00% ±10.0% |
- |
| 2Ω~5Ω | ±1.00% ±5.00% ±10.0% |
±200 |
| 5Ω~10Ω | ±1.00% ±5.00% ±10.0% |
±100 ±200 |
| 11Ω~10KΩ | ±0.50% ±1.00% ±5.00% ±10.0% |
±50 ±100 ±200 |
|
最大工作電壓 350V；絕緣強度 1800VAC；絕緣阻抗：10GΩ min。 工作溫度：-65°C 到 +150°C；阻值 < 1Ω 亦可提供。 |
||
| TO-220 電阻器 (RMG50) 環境特性規格 | ||
| 測試項目 | 規格標準 | 測試條件 |
| 溫度係數 | 10Ω and above, ±50ppm/°C 1Ω and 10Ω, (±100ppm)/°C |
Referenced to 25°C, ΔR taken at +105°C |
| 短時間過負載 | Δ R±0.3% | 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds. |
| 負載壽命 | Δ R±1.0% | MIL-R-39009,2,000 hours at rated power. |
| 耐濕性 (穩定狀態下) | Δ R±0.5% | MIL-STD-202F, Method 103B 40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours. |
| 耐熱性 | Δ R±0.3% | MIL-STD-202, Method 107G. -65°C~150°C,100 cycle |
| 端子強度 | Δ R±0.2% | MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N. |
| 高頻率震動 | Δ R±0.2% | MIL-STD-202, Method 204, Cond.D. |
|
引線材質：鍍錫銅線。 最大轉矩0.9 Nm。無散熱器下，在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。 塑裝盒的表面溫度的量測，需用熱電藕量於所使用的散熱器上所安裝本器件的中央位置。 功率的使用極限，取決於塑裝盒的表面溫度。熱油膏需使用正確。 |
||

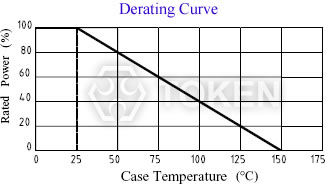

| TO-220 電阻器 (RMG50) 降额曲线 | |
|
| TO-220 電阻器 (RMG50) 料號標識 | |||||||||||||||||||||||||||||||||||||||||||||
| RMG | 50 | J | P | D | 10R | ||||||||||||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
