繞線瓷盒水泥電阻器又稱為水泥瓷盒電阻器,是將電阻線繞於無感性耐熱瓷件上,或用功率皮膜電阻等固定電阻器作為內部元組件,填充耐熱,耐濕及耐腐蝕的水泥材料保護固定而成。具有耐高功率、散熱容易、穩定性高等特點。
德銘特電子提供商業級通用的瓷盒水泥電阻器 SQ 系列,有功率型線繞和功率皮膜型電阻器兩大類。適合中、高額定功率應用(2W. .. 50W),SQ 陶瓷外殼系列電阻器,能提供完整的電氣絕緣特性。
德銘特的 SQP,SQM,SQZ,和 SQH 系列,提供軸向,立式,徑向瓷盒式樣,和快插接口及多種引線安裝工藝。
SQ 功率型系列水泥瓷盒電阻器,具有理想的高功率和高溫應用的規格特性。常應用於電源供應器、電機控制器、和汽車應用,SQ 瓷盒水泥電阻器系列非常適合客戶訂製已符合其個別的需要。
隨著阻值範圍的擴展和額定高溫的提高,SQ 系列水泥瓷盒電阻器適合在惡劣的環境工作。SQ 系列線繞電阻器的阻值範圍從 0.1Ω 到 3KΩ;SQ 系列功率皮膜電阻器的阻值範圍從 80Ω 到 150KΩ,標準公差 ±5% 適用於線繞型和功率皮膜型這兩大類,溫度係數 (TCR) ±300ppm/°C 或更高。
德銘特設計與製造設備可以滿足客戶的自定義組件設計和可靠性要求。電郵或電洽我們此產品最新資訊。
下載 PDF 版本: 水泥電阻 繞線電阻 瓷盒電阻 - SQ 系列。
瓷盒水泥 - SQP 系列 尺寸 | |||||||
類型 | 尺寸 (mm) | 阻值範圍(Ω) | |||||
SQP | W ± 1 | H ± 1 | L ± 1.5 | d ± 0.05 | SQP | RS+SQP | |
2W | 7 | 7 | 18 | 0.5~0.6 | 0.1~82 | ||
3W | 8 | 8 | 22 | 0.7~0.8 | 0.1~180 | 181~33K | |
5W | 10 | 9 | 22 | 0.7~0.8 | 0.1~180 | 181~50K | |
7W | 10 | 9 | 35 | 0.7~0.8 | 0.1~430 | 431~50K | |
10W | 10 | 9 | 48 | 0.7~0.8 | 0.1~470 | 471~50K | |
15W | 12.5 | 11.5 | 48 | 0.7~0.8 | 0.5~600 | 601~150K | |
20W-25W | 14 | 13.5 | 60 | 0.7~0.8 | 0.8~1K | 1.1~150K |
瓷盒水泥 - SQM 系列 尺寸 | ||||||
類型 | 尺寸 (mm) | 阻值範圍(Ω) | ||||
SQM | H ± 1.5 | W ± 1 | S ± 1 | SQM | RS+SQM | |
2W | 20 | 12 | 8 | 0.1-8.0 | 81-50K | |
3W | 25 | 12 | 8 | 0.1-180 | 181-50K | |
5W | 25 | 13 | 9 | 0.1-180 | 181-50K | |
7W | 39 | 13 | 9 | 0.1-430 | 431-47K | |
10W | 51 | 13 | 12 | 0.1-470 | 471-47K | |
10WS | 35 | 16 | 12 | 0.1-430 | 431-47K |
水泥瓷盒 - SQT 系列 尺寸 | |||||||
類 型 | 尺 寸 (mm) | 阻 值 範 圍 (Ω) | |||||
SQT | H ± 1.5 | W ± 1 | L ± 1 | t ± 1 | SQT | RS+SQM | |
3W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | |
5W | 9 | 10 | 22 | 1.5 | 0.1-180 | 181-50K | |
7W | 9 | 10 | 35 | 3.0 | 0.1-430 | 431-47K | |
10W | 9 | 10 | 48 | 3.0 | 0.1-470 | 471-47K |

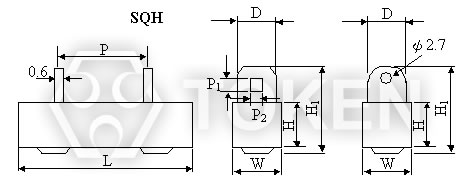

水泥瓷盒 - SQH 系列 尺寸 | |||||||||||
類型 | 尺寸 ( mm ) | 阻值範圍(Ω) | 最大 工作 電壓 |
||||||||
SQH | W ± 1 | H ± 1 | L ± 1.5 | P ± 1 | H1 ± 1 | D ± 0.5 | P1 ± 0.2 | P2 ± 0.2 | SQH | RS+SQH | |
10W | 10 | 9 | 48 | 32 | 21 | 5 | 2.5 | 2 | 0.1~500 | 500~50K | 500V |
15W | 12.5 | 11.5 | 48 | 32 | 21 | 5 | 2.5 | 2 | 1~1K | 1K~150K | 600V |
20W | 14.5 | 13.5 | 60 | 43 | 24 | 6 | 3.0 | 2.5 | 1~2K | 2K~150K | 700V |
30W | 19 | 19 | 75 | 56 | 29 | 6 | 3.0 | 2.5 | 1~2K | 700V | |
40W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V | |
50W | 19 | 19 | 90 | 67 | 29 | 6 | 3.0 | 2.5 | 2~3K | 700V |

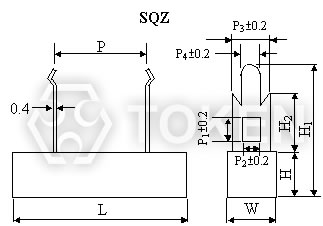

水泥瓷盒 - SQZ 系列 尺寸 | ||||||||||||
類型 | 尺寸 ( mm ) | 阻值範圍(Ω) | ||||||||||
SQZ | L ± 1.5 | W ± 1 | H ± 1 | P ± 1.5 | P1 | P2 | P3 | P4 | H1 ± 1 | H2 ± 1 | SQZ | RS+SQZ |
5W | 25(28) | 10 | 10 | 9.5(15) | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-130 | 131-50K |
7W | 36 | 10 | 10 | 20 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.1-430 | 431-50K |
10W | 48 | 10 | 10 | 32 | 4.2 | 2 | 5 | 1.5 | 25 | 10.5 | 0.2-470 | 471-50K |
15W | 48 | 12.5 | 12 | 32 | 4.2 | 2 | 5 | 1.5 | 26 | 10.5 | 1-600 | 601-150K |
20.25W | 60 | 15 | 13 | 42 | 7 | 6 | 10 | 2.7 | 36 | 15.0 | 1-1K | 1.1K-150K |
瓷盒水泥 SQ 系列 電器特性 | ||
項 目 | 條 件 | 規 格 |
溫度係數 | -30°C~ 200°C | ± 300ppm / °C |
短時間超負載 | 2.5 times of rated wattage for 5 sec. | ± 2 % |
額定負載 | Rated wattage for 30 min. | ± 1 % |
耐電壓 | 800 v AC 1 min. | no charge |
溫度循環 | -30°C~ 85°Cfor 5 cycles | ± 1 % |
負載壽命 | 70°Con-off cycle 1000hrs. | ± 5 % |
耐濕壽命 | 40°C95% RH on-off cycle 500 hrs. | ± 5 % |
不燃性 | 16 times rated wattage for 5 min. | not flammed |
水泥瓷盒 SQ 系列 料號標識 | ||||||||||||||||||||||||||||||||
SQP | 5W | 100R | J | P | ||||||||||||||||||||||||||||
|
|
|
|
|
