RoHs 被釉繞線電阻器

RoHs 被釉繞線電阻器 - KNP-VE/LF 系列

德銘特電子 (KNP-VE/LF) 被釉線繞功率電阻器系列,提供具有競爭力的低價格,功率範圍從 1W ~ 30W。阻值範圍從 0.1Ω 到 47KΩ 於最高工作電壓 75V 到 1000V,尺寸與行業標淮匹配。

軸向玻璃釉繞線電阻器是將電阻線繞在無性耐熱瓷體上,表面塗以耐熱、耐濕、無腐蝕之不燃性塗料(如釉瓷,硅樹脂,水泥,環氧樹脂等),保護而成。其特點為:耐熱性優、溫度係數小、質輕、耐短時間過負載、低雜音、阻值經年變化小。德銘特電子RoHs 被釉繞線電阻器器符合RoHS規範,無鉛標淮,產品使用無鉛標誌。

德銘特推出玻璃釉電阻器 (KNP-VE/LF) 系列,是替代電阻本體直接塗裝的漆料,無法承受的熱應力而引起的電阻"高體溫"。(KNP-VE/LF) 耐用的無鉛玻璃釉塗層,允許 KNP-VE/LF 系列線繞電阻器保持特硬的塗層,可工作在高溫環境下。全焊接結構加強了機械完整性。

當成本、質量、和可靠性是關鍵因素時,德銘特的功率型 (KNP-VE/LF) 線繞系列是最佳的選擇,適用於計算機、通信、和工業應用中。(KNP-VE/LF) 系列符合 RoHS 標淮,可提供 Ayrton Perry 無感線繞應用要求。

為了及時解決您的技術難題及市場競爭需求,德銘特定制的解決方案是您最好的選擇。請聯繫我們告知您的詳細需求。

下載 PDF 版本: RoHs 被釉繞線電阻器 - KNP-VE/LF 系列

特性:
  1. 寬廣的額定功率 1W 到 30W。
  2. 產品符合無鉛端子和 RoHS 標淮。
  3. 出色的脈衝負載能力,軸向引線,全焊接結構。
  4. 堅固的被釉塗層可承受較高的濕度和溫度循環。
  5. 牢固持久的結構,是要求可靠性的工業應用的首選。
  6. 寬廣的阻值範圍 0.1Ω 到 47KΩ,公差精度 ±2%, ±5%。
應用:
  1. 電動工具。
  2. 高開關應用。
  3. 電源,焊接機。
  4. 高電壓的應用。
  5. 消費類產品應用。
  6. 家庭娛樂,家電產品。
RoHs 被釉繞線電阻器 (KNP-VE/LF) 電氣特性規格
低感電阻/無感電阻/繞線電阻 碳膜晶圓電阻/無引腳電阻/表面貼裝電阻
型號 70°C 功率
(W)
25°C 功率
(W)
阻值範圍 (Ω) 最高工作
電壓 (V)
溫度係數
(PPM/°C)
表面溫度
(°C)

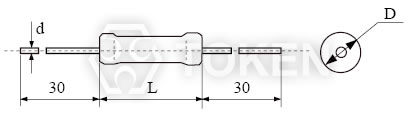

外形尺寸 (mm)
J (±5%) G (±2%) L Max. D ±1 d ±0.2
KNP-VE/LF 0.5 1 0.1 ~ 510 1 ~ 300 75 ≤ 250 ≤ 450°C 10 3.5±1 0.8
1 2 0.1 ~ 1K 1 ~ 680 100 12 4.5±1 0.8
2.6 3 0.1 ~ 5K1 1 ~ 1K5 120 12.7 5.6±1 0.8
4.5 5 0.1 ~ 10K 1 ~ 6K8 300 22 7±1 0.8
6 7 0.1 ~ 12K 1 ~ 8K2 350 24 7.4±1 0.8
7 8 0.5 ~ 20K 1 ~ 15K 500 33 8±1 0.8
9.5 11 0.5 ~ 27K 1 ~ 20K 650 38.1 8±1 1
15 18 0.5 ~ 36K 1 ~ 24K 700 45.8 9.5±1 1
20 23 1 ~ 51K 10 ~ 39K 800 54 9±1 1
25.8 30 0.5 ~ 47K 1 ~ 36K 1000 64 12±1 1
RoHs 被釉繞線電阻器 (KNP-VE/LF) 環境測試條件
試驗項目 性能要求 試驗方法
SJ1330-78
可焊性 焊料自動流動 235±5°C, 2s 槽焊法
引出端強度 ΔR ≤ ± (1%R+0.05Ω) ≤4.3W 10N, ≥6W 20N
過載 ΔR ≤ ± (1%R+0.05Ω) θ A=-55°C θ B=+200°C, 5 次循環
溫度變化 ΔR ≤ ± (1%R+0.05Ω) 235±5°C, 2s 槽焊法
碰撞 ΔR ≤ ± (1%R+0.05Ω) 加速度 390m/s2, 4000次
衝擊 ΔR ≤ ± (1%R+0.05Ω) 加速度 490m/s2, 11ms, 18次
振動 ΔR ≤ ± (1%R+0.05Ω) 頻率 10-500Hz, 加速度 98m/s2, 6h
溫升 ≤245°C 施加額定功率負荷
恆定濕熱 ΔR ≤ ± (5%R+0.05Ω) 溫度 40±2°C, 溫度 93+2/-3%, 56h
室溫耐久性 ΔR ≤ ± (5%R+0.05Ω) 室溫施加額定功率負荷 1000h
RoHs 被釉繞線電阻器 (KNP-VE/LF) 料號標識
KNP-VE - 3W 10R J P
型號
KNP-VE 被釉繞線
KNP-LF RoHs 被釉繞線
額定功率 (W) @25°C
3W 3W
5W 5W
11W 11W
30W 30W
阻值 (Ω)
1R
110R 110Ω
1K1 1.1KΩ
10K 10KΩ
阻值公差 (%)
G ±2%
J ±5%
包裝方式
TB 編帶盒裝
P 散裝
