功率線繞被釉電阻器 - DRB20 系列
德銘特電子被釉線繞功率電阻器 (DRB20) 系列，是於圓柱形陶瓷管兩端引出固定端子，陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線，表面塗以耐濕、耐熱、無腐蝕之不燃性塗料（如硅樹脂，環氧樹脂，水泥，釉瓷等），待電阻體陰乾後，經由高溫處理，絕緣固定，並配裝固定腳架而成。
(DRB20) 系列由於繞性佳，可製成多端子，低感抗電阻器，半可調整型之各類電阻器，具有價格競爭力，阻值範圍從 1.7Ω 到 75KΩ，功率範圍從 8W 到 500W，公差精度有 ±1%、±5%、±10% 可選擇。尺寸與行業標準匹配。
(DRB20) 管型系列功率被釉線繞電阻器，常作為剎車電阻器、泄放電阻器、老化電阻器、製動電阻器使用。根據不同場合和使用習慣，又可稱做制動電阻、放電電阻、剎車電阻、負載電阻、限流電阻、老化電阻、充電電阻或泄放電阻等。無感系列採用 Ayrton Perry 繞線法來消除電感寄生效應，從而使電感量降到最低，適用於高能耗，高溫環境。
被釉塗裝保護，不怕外來之機械力量與塵埃環境，不但功率大而且堅固，耐震，散熱良好。該產品易於安裝使用，這適合於多種應用。高於同行同等規格或要求的 1.2 倍以上餘量生產，功率更足，可以長時間負載及頻繁衝擊。應用領域包括工業機械，負載測試，電力分配，儀器和自動化控製裝置。其特點為：溫度係數小、耐熱性優、質輕、低雜音、耐過負載、阻值變化率小、比傳統線繞功率電阻具有更優越的熱傳輸特性，
德銘特電子 (DRB20) 被釉繞線功率電阻器符合 RoHS 規範，無鉛標準。 生產週期為短，廣泛用於電動工具、開關應用、電源，焊接機、高電壓應用、消費類產品應用、家庭娛樂、家電產品。對於規格外慘數和客護定制的特殊應用，請與德銘特業務部門聯繫，商討細節。
下載 PDF 版本: 功率線繞被釉電阻器 - DRB20 系列。
同類型管裝功率線繞電阻器系列: 管型繞線功率製動電阻器 (DR) 系列及管型繞線功率可調電阻器 (DRS) 系列
- 體積小，功率高。
- 被釉塗裝，結構簡單，易與安裝。
- 固定阻值線繞及可調阻值線繞可選。
- 電動工具、家電產品。
- 家庭娛樂、電源、高電壓的應用。
- 消費類產品應用、焊接機、開關應用。

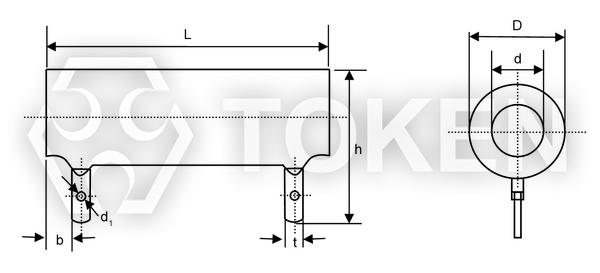

| 功率線繞被釉電阻器 (DRB20) 尺寸規格 (單位: mm) | ||||||||||

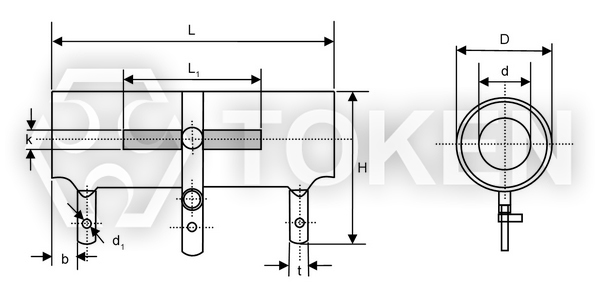

 功率線繞被釉電阻器 (DRB20) 尺寸規格 (單位: mm) 可調功率線繞被釉電阻器 (DRB20-T) 尺寸規格 (單位: mm) |
||||||||||
| 型號 | 外型尺寸 (mm) | |||||||||
| L | D | d | H | h | L1 | K | b | t | d1 | |
| DRB20(T*)-8 | 35±1.5 | 14±2 | 5.5±0.5 | 28.5±2.5 | 3.5±0.8 | 4.5±1 | 2±0.8 | |||
| DRB20(T)-10 | 41±1.5 | 14±2 | 5.5±0.5 | 31±3 | 28.5±2.5 | 20±2 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-16 | 45±1.5 | 17±2 | 8±0.5 | 34±3 | 31±2.5 | 23±2 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-20 | 51±2 | 17±2 | 8±0.5 | 34±3 | 31±2.5 | 30±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-25 | 51±2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 30±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-30 | 71±2.2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 44±3 | 6±2 | 3.5±0.8 | 4.5±1 | 2±0.8 |
| DRB20(T)-40 | 87±2.2 | 21±2.5 | 12±0.6 | 39±3 | 35±2.5 | 57±3 | 3.5±0.8 | 4.5±1 | 2±0.8 | |
| DRB20(T)-50 | 91±2.4 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 60±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-75 | 140±3.2 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 110±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-100 | 170±3.5 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 140±3 | 7±2 | 4.5±1 | 6±1 | 2.5±0.8 |
| DRB20(T)-150 | 215±4 | 29±3 | 20±1.1 | 47±3 | 43±2.5 | 185±3 | 7±2 | 4.5±1 | 6±1 | 4±0.8 |
| DRB20(T)-200 | 215±4 | 38±3 | 38±3 | 61±3 | 58±2 | 160±3 | 7±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-250 | 266±4 | 30±2 | 30±2 | 50±3 | 50±2 | 210±4 | 7±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-300 | 266±4 | 36±2 | 36±2 | 58±3 | 58±2 | 210±4 | 8±2 | 8±1 | 9±1 | 4±0.8 |
| DRB20(T)-400 | 250±4 | 54±2 | 54±2 | 76±3 | 77±3 | 180±4 | 10±2 | 8±1 | 16±1 | 8±1 |
| DRB20(T)-500 | 300±4 | 54±2 | 30±2 | 76±3 | 77±3 | 230±4 | 10±2 | 8±1 | 16±1 | 8±1 |
| T* : 可調繞線電阻。 | ||||||||||
| 功率線繞被釉電阻器 (DRB20) 電氣特性 | |||||
| 型號 | 額定功率 (W) | 阻值範圍 (Ω) | 重量 (g) | ||
| DRB20 | DRB20-T | 固定 | 可調 | ||
| DRB20 (DRB20T) |
8 | 5.1-3.3K | 23 | ||
| 10 | 5.1-10K | 5.1-200 | 17 | 34 | |
| 16 | 5.1-15K | 5.1-220 | 36 | 42 | |
| 20 | 5.1-20K | 5.1-430 | 44 | 52 | |
| 25 | 10-24 | 10-510 | 57 | 68 | |
| 30 | 10-30K | 10-1K | 80 | 90 | |
| 40 | 20-51K | 20-1.2K | 98 | 110 | |
| 50 | 24-56K | 20-1.5K | 132 | 150 | |
| 75 | 20-51K | 24-2K | 253 | 270 | |
| 100 | 24-62K | 20-4.3K | 286 | 200 | |
| 150 | 20-75K | 20-4.3K | 385 | 300 | |
| 200 | 4.7-68K | 5.1-4.3K | 475 | 400 | |
| 250 | 4.7-68K | 5.1-4.3K | 510 | 530 | |
| 300 | 1.7-68K | 5.1-4.3K | 630 | 650 | |
| 400 | 4.7-75K | 6.2-5.1K | 1000 | 1050 | |
| 500 | 4.7-75K | 6.2-5.1K | 1340 | 1400 | |
| 功率線繞被釉電阻器 (DRB20) 測試條件 | ||
| 試驗項目 | 性能要求 | 試驗方法 |
| 可焊性 | 均勻粘錫 | HiSnPb39, 75W 烙鐵法, 搪錫 |
| 絕緣電阻 | >20MΩ/cm2 | 500V 直流測試電壓 |
| 絕緣耐壓 | 無擊穿, 飛弧 | 2000V 直流或峰值與之相等的 50Hz 交流 |
| 主體強度 | ΔR ≤ ± (1%R + 0.05Ω) | ≤40W 負荷 30N, ≥50W 負荷 100N |
| 振動 | ΔR ≤ ± (1%R + 0.05Ω) | 頻率 10-500Hz, 加速度 98m/s2, 1h |
| 碰撞 | ΔR ≤ ± (1%R + 0.05Ω) | 頻率 40-80 次/min, 加速度 245m/s2, 2000次 |
| 溫升 | <325°C | 施加額定功率負荷 |
| 溫度快速變化 | ΔR ≤ ± (2%R + 0.1Ω) | θ A=-55°C θ B=+200°C, 5 次循環 |
| 穩態濕熱 | ΔR ≤ ± (2%R + 0.1Ω) | 溫度 40±2°C, 溫度 93±2%RH, 96h |
| 過載 | ΔR ≤ ± (2%R + 0.1Ω) | 施加 10 倍額定功率負荷 5s |
| 室溫耐久性 | ΔR ≤ ± (5%R + 0.1Ω) | 施加額定功率負荷 1000h |
如何選定最大的應用阻值 (DRB20-T)
- 可調電阻或變阻器的可調阻值範圍，從起始阻值（最小可調阻值）到最終阻值（最大可調阻值）
- 第一步，我們要先選定可調阻值器的最終阻值（最大可調阻值）
- 第二步，最終阻值（最大可調阻值）選定後，電阻線徑及線繞的間距和長度，就可以依據陶瓷管長度及管徑來計算起始阻值（最小可調阻值）。
可調電阻的額定功率：
DRB20-T 料號說明：
型號
- 額定功率 (W)
- 最大可調阻值 (Ω)
- 阻值公差
型號是指 DRB20-T。
額定功率是指調到到最終阻值（最大可調阻值）時，可持續應用到線繞電阻本身的最大功率。
最大可調阻值 (Ω) 是指線繞電阻最大可用的電阻值。
阻值公差是指線繞電阻在最大可調阻值時與標稱值的偏差值，通常以百分比表示。
1. 可調電阻的額定功率是由最大可調阻值與額定電壓選定。
2. 當調節可調電阻，從最終阻值（最大可調阻值）到起始阻值（最小可調阻值）時，電阻值將隨功率遞減而遞減。
註意：
- 可調電阻的可調範圍為可調阻值範圍的 10% 到 90%。
- 功率與電阻值成線性正比例。
額定功率：
- 於 25°C 自由空氣流動下，所述的額定功率僅這用於整個電阻在電路中。
- 將調整環設置在一個中間點時，減少的功率大約同比調整的距離。
- 例如：將調整環調到全程的一半阻值時，功率也大約遞減了一半。
德銘特可調電阻器種類：
電位器 變阻器 線繞可變電阻器 (FVR),
滑線變阻器 波浪型滑線可調功率電阻(DQS),
管型繞線功率可調電阻器 劃線變阻器(DSRA, DSRB),
螺桿手搖式電阻器 滑動滑桿可變電阻(BSR, BSQ),
如需要設計為"電流於全程調節時為一定值"，請與業務人員聯繫。
| 功率線繞被釉電阻器 (DRB20) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||||||
| DRB20 | T | - | 8W | 100R | J | |||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
