金屬膜精密防火電阻器 (FMF) 耐燃級
德銘特電子是面向性能關鍵應用的全球工程電子產品供應商，推出了 (FMF) 系列功率金屬膜防火電阻器。提供高精度和處理大功率條件的組合，這款電阻非常適合測量電能計量和電源狀態監測的電源線電壓。
德銘特 (FMF) 耐燃級防火電阻器旨在提供金屬氧化膜電阻器 (RSS, RSN)和金屬膜精密電阻器 (MF)之間的替代選擇。(FMF) 採用金屬氧化膜電阻器的耐燃防火塗裝及大功率處理優勢，並承繼了 (MF) 金屬膜電阻器的高精度容差，為尋求工業防火電阻器的客戶提供了解決方案。
耐燃級防火電阻器 (FMF) 的額定功率分別為 1/4W，1/2WS，1/2W，1W，2WS，2W，3WS，3W，5WS，5W 和 7WS。阻值範圍：0.1Ω 到 10MΩ，E24, E-96, 和 E-192 標準系列為設計師提供了充分的 “相近阻值匹配” 選擇範圍。最大過載電壓可高達 1000V 在 5W 標準大小或 7WS 小型化尺寸。
防火電阻器 (FMF) 具有出色的大功率特性，可提高可靠性並減少故障。精度為 ± 0.1%，± 0.25%，± 0.5%，± 1%，± 2%，和 ±5% 的電阻容差，可以節省設計人員的誤差預算，從而節省電路中的其他部分。
在結構上，此款電阻器在在高含鋁量的陶瓷棒上均勻濺射金屬合金膜，塗以耐燃級防火漆保護。通過激光螺旋切割將薄膜中的電阻值調節至最終值。用純錫塗層覆蓋電阻器兩端的端子，以避免老化觸點，並可在其上使用低熔點焊料。
德銘特 (FMF) 系列符合 RoHS 標準及 100% 無鉛，電郵或電洽我們此產品最新資訊。
下載 PDF 版本: 耐燃級金屬膜防火電阻 (FMF)。
特性：
- 低成本，低噪聲，小尺寸，高功率。
- 在廣泛的電氣和環境壓力下具有出色的穩定性。
- 純錫電鍍工藝，兼容性與無鉛（Pb-Free），與含有鉛焊接工藝。
應用：
- 鎮流器，放大器，電源，家用電器，汽車，計算機，精密控制，測試設備和儀器，
- 儀器儀表，醫療設備，安全監控，音頻應用，電子秤，無線通信基礎設施，與所有一般用途的應用。

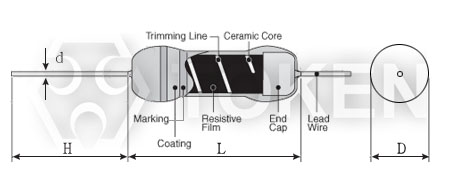

| 精密防火電阻 (FMF) 尺寸 & 結構 (單位: mm) | |||||||||||
|
|||||||||||
| 規格 FMF | 尺寸 (單位: mm) | Operating Temp. Range (℃) | 最大工作電壓 (V) | 最大過負載電壓 (V) | |||||||
| 標準型 | 小型化 | L | D | H | d ± 0.1 | 標準型 | 小型化 | 標準型 | 小型化 | ||
| 1/4W | 1/2WS | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55 | -55 ~ +155 | 300 | 200 | 500 | 400 | |
| 1/2W | 1WS | 9.0±1.0 | 3.2±0.5 | 26±3.0 | 0.65 | 350 | 250 | 600 | 500 | ||
| 1W | 2WS | 11.5±1.0 | 4.5 ±0.5 | 33 ±3.0 | 0.78 | 350 | 300 | 700 | 600 | ||
| 2W | 3WS | 15.5±1.0 | 5.0±0.5 | 32±3.0 | 0.78 | 350 | 350 | 700 | 700 | ||
| 3W | 5WS | 17.5±1.0 | 6.5±0.5 | 35±3.0 | 0.78 | 500 | 350 | 1000 | 700 | ||
| 5W | 7WS | 24.5±1.0 | 8.5±0.5 | 35±3.0 | 0.78 | 600 | 500 | 1000 | 800 | ||
|
Remark: 在額定環境溫度下連續施加到電阻器上的 DC 電壓或 AC 電壓 (商用頻率有效值) 的最大值。額定電壓應根據下式計算。 但額定電壓不應超過最大工作電壓。額定電壓 (RCWV) = √額定功率 (W) x 公稱阻值 (Ω) |
|||||||||||
| 阻值及 TCR 範圍 | |||||||
| Style | Tolerance(%) | TCR (ppm/℃)/ Ω | |||||
| Normal | Mini | ±15 | ±25 | ±50 | ±100 | ±200 | |
| 1/4W | 1/2WS | ±5% | 0.1Ω~10MΩ | ||||
| ±2% | 0.1Ω~10MΩ | ||||||
| ±1% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | 0.1Ω~10MΩ | ||
| ±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | |||
| ±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | |||
| ±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | ||||
| 1/2W | 1WS | ±5% | 0.1Ω~10MΩ | ||||
| ±2% | 0.1Ω~10MΩ | ||||||
| ±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
| ±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
| ±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
| ±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
| 1W | 2WS | ±5% | 0.1Ω~10M | ||||
| ±2% | 0.1Ω~10M | ||||||
| ±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10M | |||
| ±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
| ±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
| ±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
| 2W | 3WS | ±5% | 0.1Ω~10MΩ | ||||
| ±2% | 0.1Ω~10MΩ | ||||||
| ±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
| ±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
| ±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
| ±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
| 3W | 5WS | ±5% | 0.1Ω~10MΩ | ||||
| ±2% | 0.1Ω~10MΩ | ||||||
| ±1% | 0.1Ω~100KΩ | 0.1Ω~10MΩ | |||||
| ±0.5% | 10Ω~100KΩ | ||||||
| 5W | 7WS | ±5% | 0.1Ω~100KΩ | ||||
| ±2% | 0.1Ω~100KΩ | ||||||
| ±1% | 0.1Ω~100KΩ | 0.1Ω~100KΩ | |||||
| ±0.5% | 10Ω~100KΩ | ||||||
| * Resistance standard decade values E-24, E-96, E-192. | |||||||
| 電氣特性 (FMF) | ||
| 項目 | 測試方法 | 規格標準 |
| 阻值 | 距離帽蓋端 10±1mm 測量點。 | 在規定的容許範圍內 |
| 溫度係數 T.C.R. | 室溫/100°C 以上。 | ± 15, ± 25, ± 50, ± 100,± 200ppm/℃ |
| 短時間過負載 | 額定電壓X2.5 或 最大過負載電壓 持續 5秒。兩值取其低。 | ±(2%+0.1Ω) |
| 可焊性 | 260±5°C, 2±0.5秒 | 最少 90% 覆蓋率 |
| 端子強度 | 直接加載: 25N, 10s 扭曲測試:360°, 5次 彎曲測試:5N, 90°, 2次 |
沒有機械性損壞 |
| 防潮性 | 40±2°C, 90%~95%RH, 1000Hrs, 1.5Hrs 開/0.5Hr 關 循環。 | ±(5%+0.1Ω) |
| 負載壽命 | 70±2°C, 1000Hrs, 1.5Hr 開/0.5Hr 關 循環。 | ±(5%+0.1Ω) |

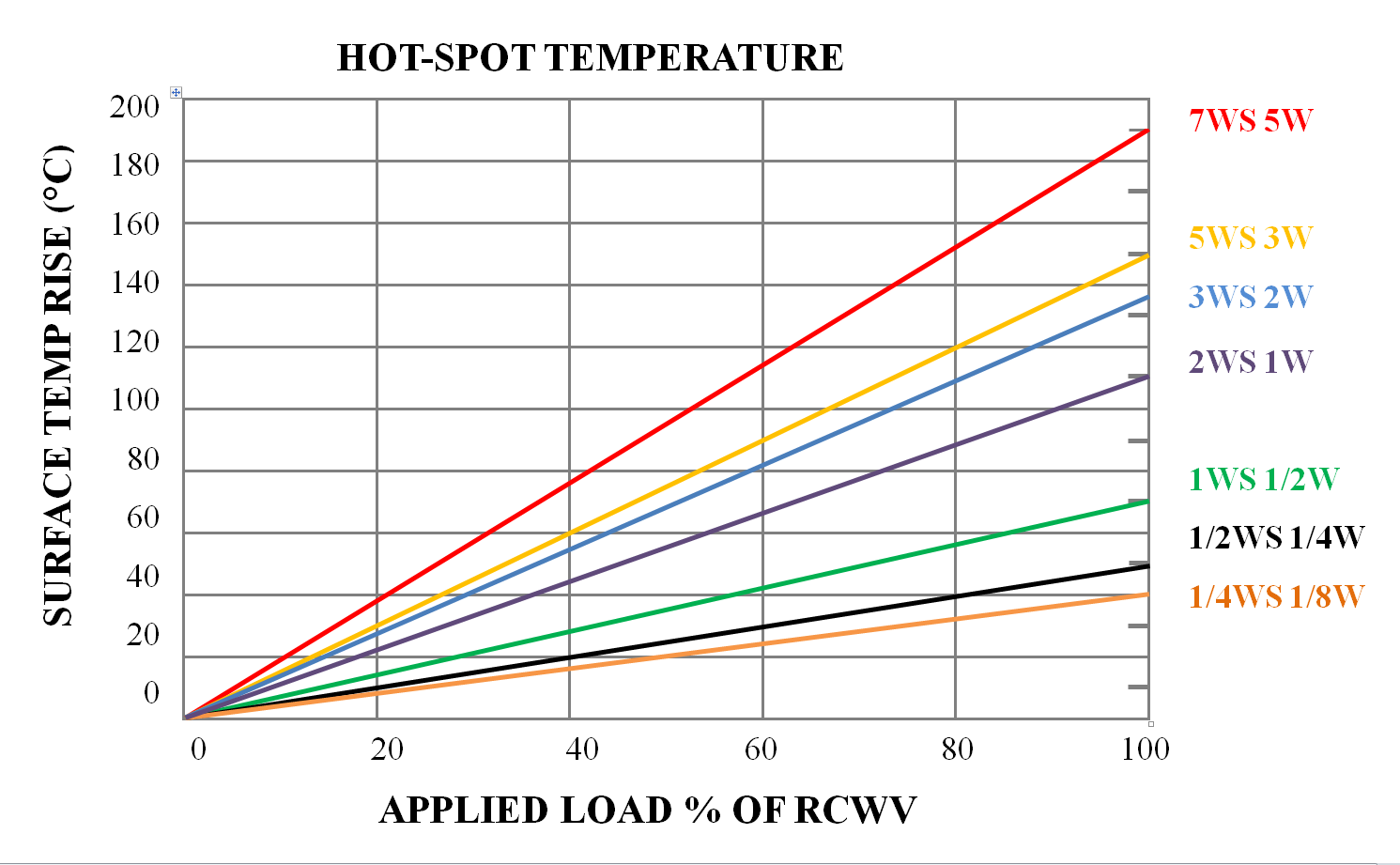

| 熱點溫度 (FMF) |
精密防火電阻器 (FMF) 熱點溫度 |

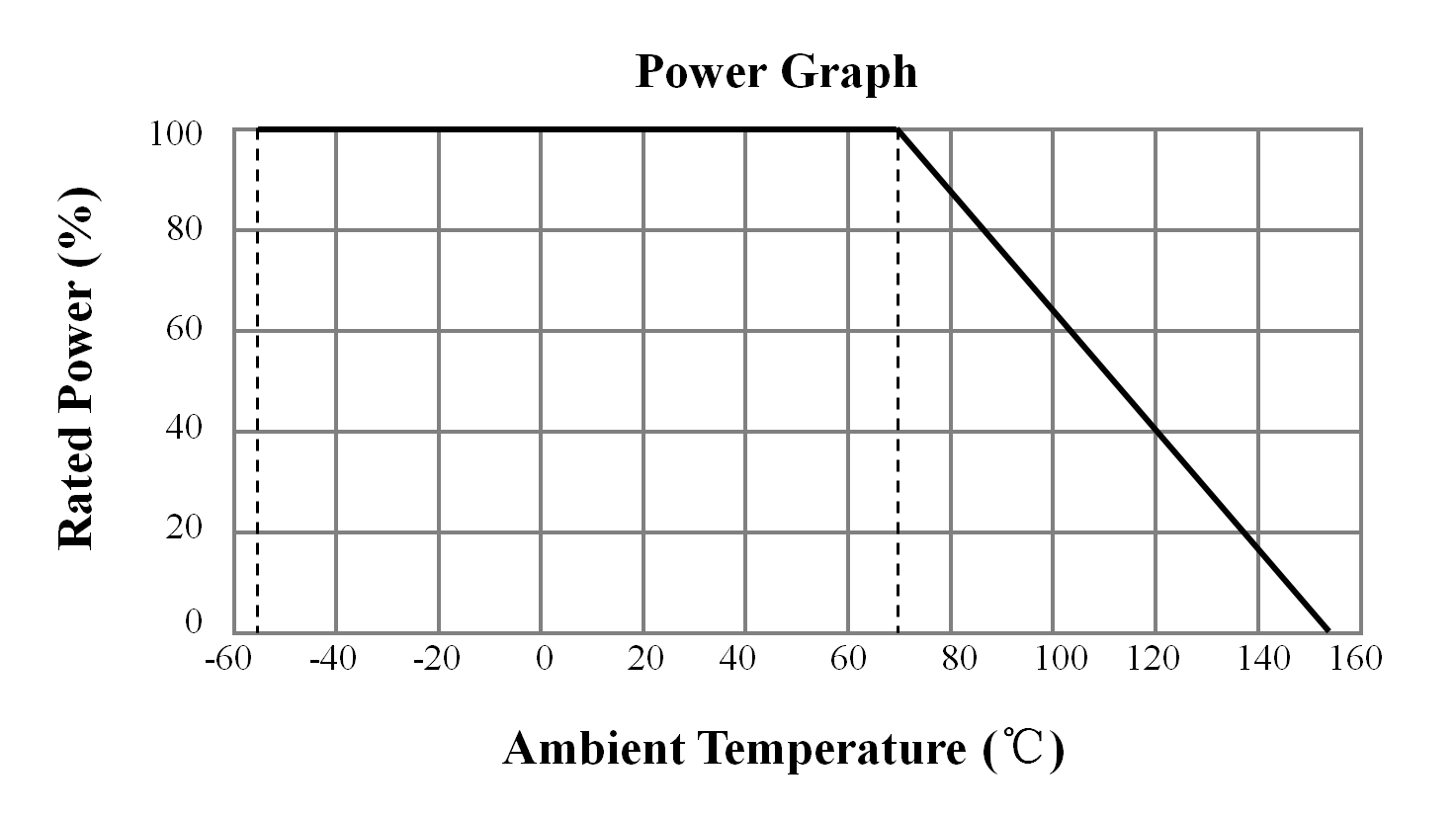

| 降額曲線 (FMF) |
金屬膜防火電阻器 (FMF) 降額曲線 |
| 料號標識 (FMF) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FMF | 1/2W | 100R | J | T52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
