精密功率繞線電阻器 - KNP-R 系列
德銘特電子最高質量的軸向引線、陶瓷矽塗層、KNP-R 功率型精密繞線電阻器，適用於需要高穩定性和高精度的產品應用。KNP-R 精密繞線電阻器具有低溫度係數特性，在苛刻條件下保持高度穩定性。
高功率型的精密繞線 KNP-R 系列符合 MIL-R-26E (U and V 特性) 和表面溫度最大（熱點）375°C。此系列產品涵蓋了高精度、大功率及廣泛的阻值範圍 0.01Ω ~ 82kΩ。產品符合無鉛引線、歐盟 RoHS、和中國 RoHS 標準。
特性 U：
275°C 最大熱點溫度。 1% 最大 ΔR 於 1000 小時負載壽命。
特性 V：
375°C 最大熱點溫度。 3% 最大 ΔR 於 1000 小時負載壽命。
工作溫度範圍為 -55°C ~ +375°C 和在高溫下的降額功率，如電器特性的圖表。 德銘特具備設計與製造客戶自定義組件的能力，可滿足許多設計和可靠性要求。 除了標準軍用級別的電阻產品，德銘特也有很多特殊規格的電阻，可滿足您圖紙的不同設計要求。
請聯繫我們告知您的詳細需求。
下載 PDF 版本: 精密功率繞線電阻器 - KNP-R 系列。
特性：
- 高精確度和可靠性。
- 符合標準 MIL-R-26E。
- 優秀的負載壽命穩定性。
- 軸向引線、陶瓷矽塗裝。
- 符合 RoHS 標準和 100％ 無鉛。
應用：
- 通信系統。
- 雷達，地面車輛。
- 醫療儀器及植入式醫療設備。
- 馬達速度控制，電壓分壓器網絡。
- 偏置電源，電流分流器，降壓系統。
| 精密繞線 (KNP-R) 電氣特性 | ||||||||||
  |
||||||||||
| 規格 | MIL - R-26E |
額定功率 (W) | 極限電壓 (V) | 阻值範圍 (Ω) | 尺寸 (mm) | |||||

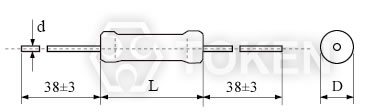

| U | V | U | V | 0.1% 0.25% 0.5% | 1% 2% 3% 5% | L ± 0.81 | D ± 0.81 | d ± 0.1 | ||
| KNP-R1/4 | - | 0.40 | - | 20 | - | 10~950 | 1~3.4K | 6.35 | 1.98 | 0.51 |
| KNP-R1/2 | RW70 | 0.75 | - | 29 | - | 10~1.3K | 1~4.9K | 7.92 | 1.98 | 0.51 |
| KNP-R1A | - | 1.00 | - | 53 | - | 1~2.7K | 0.1~10.4K | 10.31 | 2.36 | 0.64 |
| KNP-R1 | RW69 | 1.10 | - | 62 | - | 1~4.0K | 0.1~15K | 13.49 | 2.36 | 0.64 |
| KNP-R2A | - | 2.50 | 3.25 | 138 | 157 | 1~8.6K | 0.01~32.3K | 12.70 | 5.33 | 0.81 |
| KNP-R2 | RW79 | 3.00 | 3.75 | 135 | 148 | 1~5K | 0.01~2K | 13.49 | 4.06 | 0.81 |
| KNP-R3A | - | 3.00 | 3.75 | 135 | 148 | 1~6.5K | 0.01~34.5K | 14.27 | 5.33 | 0.81 |
| KNP-R3 | - | 3.25 | 4.75 | 185 | 220 | 1~11.4K | 0.01~42.1K | 20.62 | 5.33 | 1.02 |
| KNP-R4 | RW67 | 4.00 | 5.50 | 210 | 250 | 1~12.7K | 0.01~47.1K | 15.88 | 7.62 | 1.02 |
| KNP-R5 | RW74 | 5.00 | 6.50 | 330 | 376 | 0.5~24.5K | 0.01~51K | 22.22 | 7.62 | 1.02 |
| KNP-R7 | RW68 | 7.00 | 9.00 | 504 | 576 | 0.5~41.4K | 0.01~75K | 30.94 | 9.52 | 1.02 |
| KNP-R10 | RW78 | 10.00 | 13.00 | 799 | 911 | 0.5~71.3K | 0.01~82K | 45.21 | 9.52 | 1.02 |
| 溫度係數：1 Ω 以下 ± 150 ppm/°C，1 Ω 到 9.9 Ω ± 100 ppm/°C，10 Ω 以上 ± 100 ppm/°C (50 ppm/°C 可訂製) | ||||||||||
| 精密繞線 (KNP-R) 環境測試條件 | ||
| 項目 | 測試方法 | 規格標準 |
| 短時間過負載 | 2.5 times of rated voltage 5 sec. | ΔR±(2%+0.05Ω) |
| 額定負載 | Rated wattage 30 minutes. | ΔR±(1%+0.05Ω) |
| 絕緣耐電壓 | 500VAC 1 minute. | ΔR±(1%+0.05Ω) |
| 絕緣性 | 500V | 20MΩ |
| 溫度循環 | -20°C ~ 85°C 5 cycles | ΔR±(1%+0.05Ω) |
| 可焊性 | 235°C for 3 sec | ΔR±(0.5%+0.05Ω) |
| 不燃性 | 16 times of rated wattage for 5 min. | Not flamed |
| 負載壽命 | +25°C, 1.5Hrs on ~ 0.5Hrs off cycle, 1000 Hrs. | U: ΔR±(1%+0.05Ω) V: ΔR±(3%+0.05Ω) |
| 精密繞線 (KNP-R) 料號標識 | ||||||||||||||||||||||||||||||||||||||||||||
| KNP-R3A | U | 100R | B | P | ||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
