低感無感繞線電阻器 - KNPN 系列
德銘特電子推出新的無電感量 KNPN 繞線電阻器系列，利用磁場相互抵消的繞線技術，產生超低的電感量，均勻塗層軸向帶引線電阻器。KNPN 系列提供了繞線電阻器相同的線繞功能，具有耐熱性優、溫度系數小、質輕、耐短時間過負載、低雜音、阻值經年無變化的特性，並大大降低其電感量的特徵，使之非常適用於高頻開關的應用。
繞線技術長期以來都被認為是功率電阻器一個領先技術的需要，包括繞線產生的電感量。 Ayrton Perry 繞線工藝法是一種無感的繞線方法，採用一個方向線繞，再從另一個方向線繞回來，利用相反方向的電感互相抵消，從而降低了電感量。
任何阻值及尺寸的電阻，通過使用無感的繞線方法，可以將電感量大幅的降低。當然這裡的低，是指電阻上的感抗值非常小，可以忽略不計，但是，它並不能完全抵銷至零感量。普通具有高感抗的電阻在使用中容易產生震盪，損壞回路中的其它元器件。因此，精密的儀器儀表設備，電子工業設備通常需要用到 KNPN 無感電阻。
這種無感繞線法適用於所有 KNPN 系列的標準尺寸，功率從 0.5W 到 6W，公差精度有 1%，2/%，和 5% 可供選擇。 德銘特 KNPN 系列符合 RoHS 規範，也提供多種引腳加工成形的選擇，如徑向引腳、MB 型、F 型、FK 型、和 M 型。
為了及時解決您的技術難題及市場競爭需求，德銘特定制的解決方案是您最好的選擇。
請聯繫我們告知您的詳細需求。
下載 PDF 版本: 低感無感繞線電阻器 - KNPN 系列。
特性：
- 寬廣的阻值範圍從 0.1Ω 到 50Ω。
- 工作溫度範圍：-55°C ~ 155°C。
- 範圍廣泛的額定功率 0.5W to 6W。
- 產品符合無鉛引線端子和 RoHS 標準。
- 低價位，出色的脈衝負載能力，Ayrton Perry 無感繞線。
應用：
- 高電壓的應用。
- 高頻開關應用。
- 電流檢測電阻。
- 電動工具，電源供應器，焊接機。
- 家庭娛樂，家電產品，消費類產品應用。
| 無感繞線型 (KNPN) 電阻規格 | ||||||||
 |
||||||||
| 型號 | 額定功率 | 尺寸 (MM) | 阻值範圍(Ω) | 公差 | ||||
| D ± 0.5 | L ± 1 | H ± 3 | d ± 0.05 | |||||
| KNPN | KNPN-50 | 1/2W | 4 | 9.0 | 26 | 0.50~0.55 | 0.1-10 Ω | ± 1% ± 2% ± 5% |
| KNPN-100 | 1W | 4 | 9.0 | 26 | 0.50~0.55 | 0.1-10 Ω | ||
| KNPN-100B | 1W | 4.5 | 11.5 | 26 | 0.75~0.80 | 0.1-10Ω | ||
| KNPN-200 | 2W | 4.5 | 11.5 | 26 | 0.75~0.80 | 0.1-10 Ω | ||
| KNPN-200B | 2W | 5.5 | 15.5 | 35 | 0.75~0.80 | 0.1-20Ω | ||
| KNPN-300 | 3W | 5.5 | 15.5 | 35 | 0.75~0.80 | 0.1-20 Ω | ||
| KNPN-400 | 4W | 6.5 | 17.5 | 35 | 0.75~0.80 | 0.1-30 Ω | ||
| KNPN-500 | 5W | 6.5 | 17.5 | 35 | 0.75~0.80 | 0.1-30 Ω | ||
| KNPN-500B | 5W | 8.5 | 24.5 | 38 | 0.75~0.80 | 0.1-50 Ω | ||
| KNPN-600 | 6W | 8.5 | 24.5 | 38 | 0.75~0.80 | 0.1-50 Ω | ||
| 無感繞線型 (KNPN) 電阻特性 | ||
 |
||
| 測 試 項 目 | 條 件 | 規 格 |

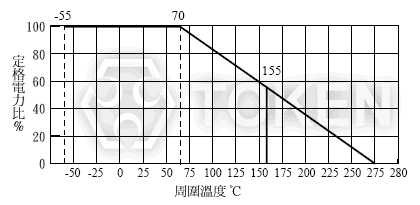

| 工作溫度範圍 |
-55 °C ~ 275 °C (0W) | |
| 溫度係數 |
Room temperature/100 °C up | ± 300 PPM / °C |
| 短時間過負載 | 10 times of rated wattage for 5 sec. | ± 2 % |
| 額定負載 | Rated wattage 30 min. | ± 1 % |
| 耐電壓 | 500VAC 1 min | ± 1 % |
| 溫度循環 | -20 °C ~ 85 °C 5 cycles | ± 1 % |
| 負載壽命 | 70 °C on ~ off cycle 1000 hrs. | ± 5 % |
| 耐濕壽命 | 40 °C 95% RH on ~ off cycle 500 hrs. | ± 3 % |
| 不燃性 | 16 times of rated wattage for 5 min | not flamed |
| 無感繞線型 (KNPN) 料號標識 | ||||||||||||||||||||||||||||||||||
| KNPN-100 | 1W | 10R | J | P | ||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||
