敞開式低阻值 電流取樣 微電阻 毫歐電阻 (LRB)

德銘特敞開式毫歐低值電阻,是分流電阻器的最佳選擇。

德銘特的 LRB 敞開式低值電阻系列採用錳銅合金,鎳銅合金(康銅合金)為阻抗元件,銅包鋼引腳和焊接結構。立式引腳插件和標準間距設計,使 LRB 易於安裝。適用於電流感應和分流器應用。

敞開式裸露金屬元件設計,允許空氣流通以達到最大的冷卻效果,使印刷電路板滯留更少的熱量。防火結構設計提供 20mΩ 低阻值,低電感量。客戶可以指定電阻範圍,以滿足設計的挑戰性和具體的技術要求。

針對所有類型的高電流電源和功率應用,往往需要一個堅固結實、能承受環境變化等不同條件的毫歐電阻器,德銘特的 LRB 低阻值合金電阻系列是最佳的選擇。

LRB 敞開式分流電阻器,可以在不明顯影響電路的情況下測量電流,其可靠的性能,和對電路微小的影響,成為電源設計著的首選,是目前電子、電器、資訊產品使用量最大,價格最便宜,品質穩定性信賴度高的電流感應電阻器。

LRB 系列提供散裝 2Kpcs 每包的包裝,符合 RoHS 和無鉛標準。

德銘特 LRB 系列符合無鉛 及 RoHS 標準。可依客戶的需求生產,提供敞開式電流檢測低阻分流電阻器的產品系列。
特殊的阻值、尺寸、規格、及產品最新信息,請與德銘特業務部洽詢。

下載 PDF 版本: 分流電阻器 (LRB)

特性 :
  1. 標準公差 5%。
  2. 高穩定性敞開式設計。
  3. 最大電流等級 4.5A,低電感量。
  4. Ni-Cu 鎳銅(康銅)合金電阻元件。
  5. 無鉛(Pb),並且符合 RoHS 標準。
  6. 銅包鋼引腳,徑向引線,電阻值 20 mΩ。
應用 :
  1. CPU 驅動控製。
  2. 逆變器、開關電源、電動工具、電機控製。
  3. 汽車控製、反饋系統、電源並聯、電流感測。
  4. 電池剩余電源檢測、和電流檢測。

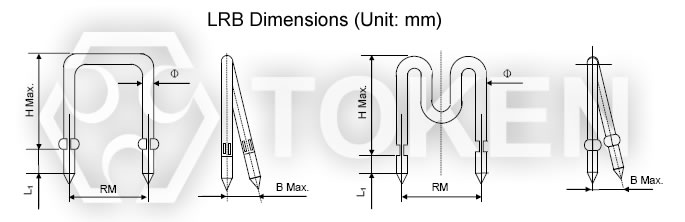

敞開式低值毫歐分流電阻 (LRB) 形狀尺寸 (單位: mm)
(LRB) 敞開式毫歐分流電阻 尺寸圖
(LRB) 敞開式毫歐分流電阻 尺寸圖
RM (mm) H Max. (mm) B Max. (mm) Ø (mm) L1 (mm)
5 ~ 50 20 1 5 ~ 29 3±0.5
敞開式毫歐低值分流電阻 (LRB) 電氣特性
規格 直徑 Ø (mm) 額定電流 (A) 阻值範圍 (mΩ) 公差精度 (%) 溫度係數 (ppm/°C) 溫度範圍 (°C)
LRB-05 0.5 2.5 20~50 ±3%(H)
±5%(J)
±10%(K)
±50 ~ ±100 -55 ~ +85
LRB-06 0.6 3.0 20~50
LRB-07 0.7 4.0 20~50
LRB-08 0.8 4.5 20~50
LRB-09 0.9 5.0 10~50
LRB-10 1.0 5.5 10~30
LRB-11 1.1 6.0 5~20
LRB-12 1.2 7.0 5~20
LRB-13 1.3 7.5 5~20
LRB-14 1.4 8.0 5~20
LRB-15 1.5 9.0 5~20
LRB-16 1.6 9.5 5~15
LRB-18 1.8 11 3~10
LRB-20 2.0 12 2~8
LRB-23 2.3 14 2~8
LRB-25 2.5 17 2~5
LRB-29 2.9 21 2~5
敞開式低阻值毫歐電阻/分流電阻器 (LRB) 料號標識
LRB - 08 05 R005 K P

型號
LRB

直徑 Ø
05 0.5 mm
06 0.6 mm
07 0.7 mm
08 0.8 mm
09 0.9 mm
10 1.0 mm
11 1.1 mm
12 1.2 mm
13 1.3 mm
14 1.4 mm
15 1.5 mm
16 1.6 mm
17 1.7 mm
18 1.8 mm
20 2.0 mm
23 2.3 mm
25 2.5 mm
29 2.9 mm
腳距 RM (mm)
05 5 mm
10 10 mm
15 15 mm
20 20 mm
25 25 mm
30 30 mm
35 35 mm
40 40 mm
45 45 mm
50 50 mm
阻值 (Ω)
R005 0.005Ω
R02 0.02Ω
R05 0.05Ω
公差精度 %
H ±3%
J ±5%
K ±10%
包裝方式
P Bulk
