衝壓型高功率採樣合金電阻器 (FLU)

在最小的空間實現最佳的檢測結果,是電子設計工程師對電路系統最常見的要求之一。這正是德銘特電子採樣分流電阻器技術的優勢。

衝壓型採樣電阻又稱為合金電流檢測電阻,衝壓電流感測電阻,取樣合金電阻,電流感應精密電阻。英文一般譯為 Sampling Shunts 或 Alloy Current Sensing Resistors。

採樣電阻分為對電流採樣和對電壓採樣。對電流採樣則串聯一個阻值較小的電阻,對電壓採樣則並聯一個阻值較大的電阻。採樣電阻的功能是把電流轉換為電壓信號進行電流測量,在實際的電路中是與負載電阻串聯。

精密採樣取樣電阻 (FLU) 系列,採用敞開式的徑向引腳型插件設計,可以藉由增其高度而縮小引腳間的距離,延展了散熱路徑,增加其空氣的流通性,提供更佳的散熱效果,及冷卻元器件運行的溫度,適合空間或高度受限的 PCB 板設計應用,及增強整機配置。結構採用高級合金電阻衝壓,耐高溫,電感量低。

(FLU) 系列比傳統軸向電阻及貼片電阻器提供可耐更高的電流負載,有多樣立式腳距可供選擇。其功率可高達 7W,額定功率為 1W ~ 7W,溫度係數低至 ±40ppm/°C,阻值公差精度 ±1%,±2%,和 ±5%,阻值範圍低至 0.1mΩ 至 10mΩ。

(FLU) 系列符合無鉛 及 RoHS 標準。德銘特電子可依客戶的需求製造,為客戶提供低阻系列電流感測電阻產品。特殊的阻值、尺寸、規格、及最新的產品信息,請與德銘特業務部洽詢。

下載 PDF 版本: 衝壓型高功率採樣合金電阻器 (FLU)

特性 :
  1. 阻值精度 ±1%,±2% 和 ±5%。
  2. 額定功率 1W ~ 7W。電感量小於 10 納亨 (nH)。
  3. TCR 溫度係數低至 ±40ppm/°C,符合 ROHS 要求。
應用 :
  1. 汽車電子、驅動技術。
  2. 電流採樣、通訊系統。
  3. 功率電子、家電控制器。
FLU - 外形尺寸 (單位:mm)

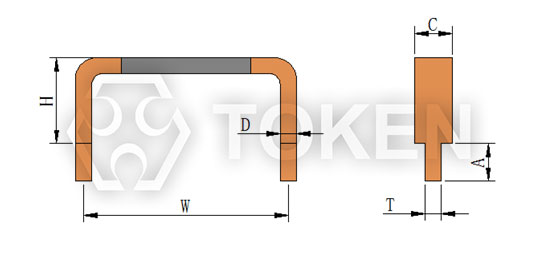

衝壓型採樣電阻器 (FLU) 尺寸規格
阻值/mΩ W 腳距/mm C 線寬/mm D 線厚/mm H 標高/mm A 腳長/mm T 腳寬/mm
0.1∼10 5∼30 10∼35 0.3∼3 5∼30 4±0.2 1.0±0.2
1.5±0.2

備註:可依客戶要求提供 “A” 和 “T”, “W”, “H” 規格以外的跨距,高度尺寸及額定電流。

FLU - 表面溫度曲線圖
FLU - 表面溫度曲線圖
表面溫度曲線圖

FLU - 溫度係數曲線圖
FLU - 溫度係數曲線圖
溫度係數曲線圖
FLU - 環境測試
測試項目 測試方法 規格標準
冷熱循環 MIL-STD-202
(-55°C to +125°C) 1000次。靜置 24±2 小時後量測。
±0.5%
高溫測試 MIL-STD-202
1000小時 於 T=125°C 未通電。靜置 24±2 小時後量測。
±0.5%
耐濕測試 MIL-STD-202
未通電 t=24 小時/次
備註:不含 7a 和 7b 步驟。靜置 24±2 小時後量測。
±0.5%
濕度測試 MIL-STD-202
1000小時 85°C/85% RH。指定條件:10% 工作功率。靜置 24±2 小時後量測。
±0.5%
操作壽命 MIL-STD-202
條件 D 穩定狀態 TA=125°C 額定功率。靜置 24±2 小時後量測。
±0.5%
可焊性測試 J-STD-002C
245℃±5℃,5s+0.5s/-0。
95% 覆蓋。
震動測試 5g 20 分鐘, 3 方向 12 次循環。
備註:用 8"X5" PCB .031" 厚 7" 固定於較長一邊。測試頻率為 10-2000Hz。靜置 24±2 小時後量測。
±0.5%
耐焊性測試 MIL-STD-202
260°C±5°C,10s±1s。靜置 24±2 小時後量測。
±0.5%
短時間過負載 MIL-STD-202
5 倍額定功率 5 秒。靜置 24±2 小時後量測。
±0.5%
熱衝擊測試 MIL-STD-202
-55°C/+125°°C, 300 次循環, 最大傳輸時間 20 秒, 靜置 15 分鐘。
±1%
FLU - 降額曲線
FLU - 降額曲線
額定功率 vs 環境溫度 (降額曲線圖)
FLU - 內包裝
FLU - 內包裝
(FLU) 內包裝規格
包裝規格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1

FLU - 外包裝
FLU - 外包裝
(FLU) 外包裝規格
包裝規格 L/mm W/mm T/mm
P1 130 130 0.2
P2 160 160 0.2
P3 210 150 0.1
FLU - 料號標識
FLU 5 0m10 F
型號
FLU
腳距 (W)
5 5mm
15 15mm
30 30mm
阻值(Ω)
0m10 0.00010Ω
0m50 0.00050Ω
R005 0.00500Ω
R010 0.01000Ω
阻值公差 (%)
F ±1%
G ±2%
J ±5%

備註:電鍍,浸錫,或尺寸規格有特別要求,請與業務聯繫。
