合金電阻貼片超低阻值電阻片式電流感測電阻器 (LRC)

提示：添加到洽談頁面

貼片超低阻值合金電阻(LRC)

提供設計工程師一種經濟型低阻值電阻，高品質性能，金屬片電流檢測貼片電阻器，德銘特電子 LRC 片式合金低阻系列，適合應用在汽車領域要求高功率處理（高達 3W）及低電阻值 0.5mΩ。

作為提供汽車產業要求的質量的合格供應商，德銘特的 LRC 片式系列提供全方位，性能卓越的電流感應燈檢測、鏡子、車窗、方向盤、和座位控製。

作為第一個實例，LRC 系列顯示其對其他技術增強的功率處理能力。熱導率是很重要指標對貼片式電阻器 - 因為熱並不是直接消散到空氣中，反而是通過進入了焊盤。

熱量從特製的 LRC 低值合金貼片電阻產生但更容易散熱，因此，可以防止局部熱集中，這有助於溫度係數和熱電動勢錯誤，過早衰老和可能的 PC 板過熱。

額定環境溫度為 -55°C 至 +170°C.

德銘特 LRC 系列符合 RoHS 和無鉛標準。提供每卷 2Kpc 標準的卷盤包裝，方便使用於自動裝配工藝。
需最新的詳細規格信息，請聯系我們與您的特定需求。

下載 PDF 版本: 合金貼片低值電阻 (LRC)。

特性

可訂製阻值。
高額定功率達 3W。
無須激光調整阻值，低電感量。
阻值範圍從 0.5mΩ 至 20mΩ。
低溫度係數 ±50PPM/°C, ±100PPM/°C。

應用 :

筆記本（電源管理）。
顯示器（電源管理）。
電腦主機板（電源管理）。
開關電源（DC-DC 轉換，充電器，這配器）。

2512 結構尺寸 (LRC)

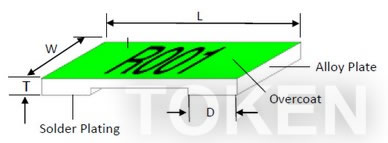

Black 2512 - 波峰焊或 IR 回流焊

Green 2512 - 僅 IR 回流焊

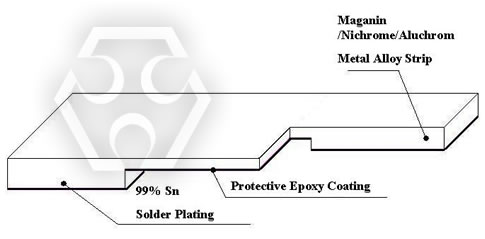

1206 & 2010 結構 (LRC)

1206 & 2010 結構

規格

材料

0M50 ~ R003

錳，銅 (Manganese, Copper)

3M5 ~ R010

鋁，鐵，鉻 (Aluminum, Iron, Chromium)

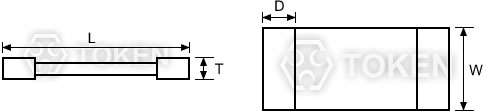

2512, 2010, 1206 貼片尺寸 (LRC)

2512, 2010, 1206 貼片尺寸 (LRC)

規格

阻值範圍 (mΩ)

L(mm)

W(mm)

T(mm)

D(mm)

重量(g) / 1000pcs

LRC06*TF0M50

0.50

3.20±0.25

1.60±0.10

0.60±0.20

1.35±0.25

22.6

LRC06*TD0M75

0.75

3.20±0.25

1.60±0.10

0.60±0.20

1.23±0.25

22.6

LRC06*T*****

1.0, 3.5, 4.0, 5.0, 6.0

3.20±0.25

1.60±0.10

0.60±0.20

1.10±0.25

22.6

LRC06*T*****

2.0, 3.0, 10

3.20±0.25

1.60±0.10

0.60±0.20

0.60±0.25

22.6

LRC06*T*****

1.2, 1.5, 7.0, 8.0, 9.0

3.20±0.25

1.60±0.10

0.60±0.20

0.90±0.25

22.6

LRC10*TEA0M50

0.5

5.08±0.25

2.54±0.15

0.60±0.20

2.17±0.25

42.3

LRC10*TDA0M75

0.75

5.08±0.25

2.54±0.15

0.60±0.20

2.04±0.25

42.3

LRC10*TDAR001

1.0

5.08±0.25

2.54±0.15

0.60±0.20

1.84±0.25

42.3

LRC10*TDA****

2.0, 6.0, 7.0, 8.0

5.08±0.25

2.54±0.15

0.60±0.20

1.54±0.25

42.3

LRC10*TDAR003

3.0

5.08±0.25

2.54±0.15

0.60±0.20

1.04±0.25

42.3

LRC10*TDA****

4.0, 5.0

5.08±0.25

2.54±0.15

0.60±0.20

1.84±0.25

42.3

LRC10*TDA****

9.0, 10

5.08±0.25

2.54±0.15

0.60±0.20

1.29±0.25

42.3

LRC12*T**0M50G

0.50

6.35±0.25

3.00±0.20

0.60±0.20

2.68±0.25

59.13

LRC12*T**0M75G

0.75

6.35±0.25

3.00±0.20

0.60±0.20

2.48±0.25

59.13

LRC12*T******G

1.0, 6.0

6.35±0.25

3.00±0.20

0.60±0.20

1.93±0.25

59.13

LRC12*T******G

1.5, 6.5, 7.0

6.35±0.25

3.00±0.20

0.60±0.20

1.43±0.25

59.13

LRC12*T******G

2.0, 2.5, 3.0, 3.5

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T******G

4.0, 4.5

6.35±0.25

3.00±0.20

0.60±0.20

2.18±0.25

59.13

LRC12*T******G

5.0, 6.0

6.35±0.25

3.00±0.20

0.60±0.20

1.93±0.25

59.13

LRC12*T******G

8.0 - 10

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T*****G

11 - 15

6.35±0.25

3.00±0.20

0.60±0.20

1.18±0.25

59.13

LRC12*T*0M50

0.50

6.35±0.254

3.18±0.254

1.25±0.20

1.30±0.38

184.11

LRC12*T*0M75

0.75

6.35±0.254

3.18±0.254

0.75±0.20

1.30±0.38

131.11

LRC12*T*R001

1.00

6.35±0.254

3.18±0.254

0.65±0.20

1.30±0.38

110.85

LRC12*T*1M50

1.50

6.35±0.254

3.18±0.254

0.45±0.20

1.30±0.38

67.16

LRC12*T*R002

2.00

6.35±0.254

3.18±0.254

0.35±0.20

1.30±0.38

49.30

LRC12*T*2M50

2.50

6.35±0.254

3.18±0.254

0.65±0.20

1.30±0.38

97.95

LRC12*T*R003

3.00

6.35±0.254

3.18±0.254

0.55±0.20

1.30±0.38

83.49

LRC12*T*R004

4.00

6.35±0.254

3.18±0.254

0.45±0.20

1.30±0.38

62.59

LRC12*T*R005

5.00

6.35±0.254

3.18±0.254

0.35±0.20

1.30±0.38

49.84

LRC12*T*R006

6.00

6.35±0.254

3.18±0.254

0.32±0.20

1.30±0.38

41.76

LRC12*T*6M50

6.50

6.35±0.254

3.18±0.254

0.30±0.20

1.30±0.38

35.85

LRC12*T*R007

7.00

6.35±0.254

3.18±0.254

0.27±0.20

1.30±0.38

34.01

LRC12*T*R010

10.00

6.35±0.254

3.18±0.254

0.25±0.20

1.30±0.38

25.97

註: 德銘特電子可以依客護的需求的規格製造生產。如需更多的資訊，請與德銘特業務部接洽。

標準電氣特性 (LRC)
規格	額定功率 (at 70°C)	操作溫度範圍 °C	阻值公差 (±%)	阻值範圍 (mΩ)	溫度係數 (PPM/°C)
LRC06*TF0M50	1W	-55°C ~ +170°C	±1, ±3, ±5	0.5	±200
LRC06TD***	1W			0.75 - 10	±50
LRC12TD***	1W			0.5, 0.75, 1, 1.5, 2	±50
LRC12TW***	1W			6, 6.5, 7	±75
LRC12TE***	1W			4, 5, 10	±100
LRC12TK***	1W			2.5, 3	±150
LRC12TD***G	1W			11, 12, 13, 14, 15	±50

高功率型-電氣特性 (LRC)
規格	額定功率 (at 70°C)	操作溫度範圍 °C	阻值公差 (±%)	阻值範圍 (mΩ)	溫度係數 (PPM/°C)
LRC10*TEA0M50	1.5W	-55°C ~ +170°C	±1, ±3, ±5	0.5	±100
LRC10TDA***	1.5W			0.75 - 10	±50
LRC12TDS***	2W			0.5, 0.75, 1, 1.5, 2	±50
LRC12TWS***	2W			6, 6.5, 7	±75
LRC12TES***	2W			4, 5, 10	±100
LRC12TKS***	2W			2.5, 3	±150
LR1C2TDS***G	2W			6.5, 7, 8, 9, 10	±50
LRC12TDB***G	2.5W			4, 4.5, 5, 6	±50
LRC12TDR***G	3W			1, 1.5, 2, 2.5, 3, 3.5	±50
LRC12TER***G	3W			0.5, 0.75	±100

額定電壓 V = (√ ( P * R ) 或最大工作電壓) 兩數取其低。德銘特電子可以依客護的需求的規格製造生產。如需更多的資訊，請與德銘特業務部接洽。

環境測試 (LRC)
項目	規格標準		測試條件
項目	黑色塗層	綠色塗層	測試條件
耐熱性 (Thermal Shock)	±0.5%	±1%	-55°C~150°C, 100 次循環。 MIL-STD-202 Method 107G。
短時間過負載 (Short Time Overload)	±0.5%	±1%	5*額定功率。JIS-C-5202-5.5。
負載壽命 (Endurance)	±1%	±1%	70±2°C, 最大工作電壓 1000 hrs 1.5 小時開, 0.5 小時關。
耐乾熱性 (Dry Heat)	±1%	±1%	at +170°C for 1000 hrs。
焊接性 (Resistance to Soldering Heat)	±0.5%	±1%	260±5°C, for 10 秒鐘。 MIL-STD-202F Method 210E。
焊接性 (Solderability)	95% min coverage		245±5°C for 3 秒鐘。MIL-STD-202F Method 210E。
溫度係數 (Temperature Coefficient of Resistance)	As Spec.		+25/-55/+25/+125/+25°C。MIL-STD-202 Method 304。

額定工作電壓 (RCWV) = √ 額定功率 × 阻值 (Ω) 或最大工作電壓) 兩數取其低。儲存溫度: 25±3°C; 濕度 < 80%RH綠色塗層不能用於波峰焊浴。

焊接條件 (LRC)

綠色塗層貼片可用於 "通風對流式回流空氣" 但不能用於波峰焊浴。

降額曲線

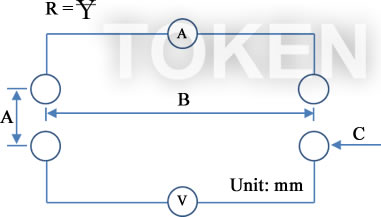

4-線精密測量 (LRC)
圖片	規格	A	B	C	激勵電流 (A)	阻值 (Ω)
4-線精密測量	LRC12 黑色塗層	1.5	5.4	Φ0.5	3A	0.5m ~ 1.5 m
	LRC12 黑色塗層	1.5	5.4	Φ0.5	1A	2m ~10m
	LRC12 綠色塗層	1.5	5.4	Φ0.5	3A	0.5m ~ 1.5m
	LRC12 綠色塗層	1.5	5.4	Φ0.5	1A	2m ~ 15m
	LRC06	1.25	2.6	Φ0.5	3A	0.5m ~ 1.5m
	LRC06	1.25	2.6	Φ0.5	1A	2m ~ 10m
	LRC10	1.2	4.32	Φ0.5	3A	0.5m ~ 1.5m
	LRC10	1.2	4.32	Φ0.5	1A	2m ~ 10m

註: 設備 ADEX AX-1152D DC 直流低歐姆表

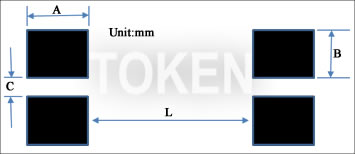

4-線焊盤布局 (LRC)
Figure	Type	Resistance (Ω)	A	B	C	L
4-線焊盤布局 (推薦用於精密電流感應)	LRC12 黑色塗層	-	1.0	2.7	2.95	1.45
	LRC12 綠色塗層	0M50	3.13	1.2	1.0	0.52
		0M75	2.93	1.2	1.0	0.94
		R001	2.38	1.2	1.0	2.04
		1M5	1.88	1.2	1.0	3.04
		R002~3M5	1.63	1.2	1.0	3.54
		R004~4M5	2.63	1.2	1.0	1.54
		R005~R006	2.38	1.2	1.0	2.04
		6M5~R007	1.88	1.2	1.0	3.04
		R008~R015	1.63	1.2	1.0	3.54
	LRC10	0M50	2.61	1.045	0.8	0.60
		0M75	2.49	1.045	0.8	0.80
		R001	2.29	1.045	0.8	0.95
		R002	1.99	1.045	0.8	1.55
		R003	1.49	1.045	0.8	2.55
		R004~R005	2.29	1.045	0.8	0.95
		R006~R008	1.99	1.045	0.8	1.55
		R009~R010	1.74	1.045	0.8	2.05
	LRC06	0M50	1.80	0.7	0.5	0.55
		0M75	1.68	0.7	0.5	0.55
		R001	1.55	0.7	0.5	0.55
		1M2	1.35	0.7	0.5	0.95
		1M5	1.35	0.7	0.5	1.55
		R002~R003	1.05	0.7	0.5	1.55
		3M5~R006	1.55	0.7	0.5	0.55
		R007~R009	1.35	0.7	0.5	0.95
		R010	1.05	0.7	0.5	1.55

註: 焊盤之間沒有電路，以免短路。

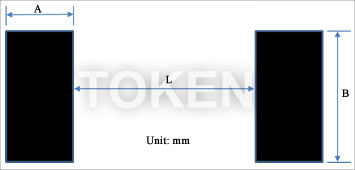

2-線焊盤布局 (LRC)
圖片	規格	阻值 (Ω)	A	B	L
2-線焊盤布局	LRC12 黑色塗層	-	2.7	3.6	2.95
	LRC12 綠色塗層	0M50	3.13	3.4	0.52
		0M75	2.93	3.4	0.94
		R001	2.38	3.4	2.04
		1M5	1.88	3.4	3.04
		R002~3M5	1.63	3.4	3.54
		R004~4M5	2.63	3.4	1.54
		R005~R006	2.38	3.4	2.04
		6M5~R007	1.88	3.4	3.04
		R008~R015	1.63	3.4	3.54
	LRC10	0M50	2.61	2.89	0.60
		0M75	2.49	2.89	0.80
		R001	2.29	2.89	0.95
		R002	1.99	2.89	1.55
		R003	1.49	2.89	2.55
		R004~R005	2.29	2.89	0.95
		R006~R008	1.99	2.89	1.55
		R009~R010	1.74	2.89	2.05
	LRC06	0M50	1.80	1.90	0.55
		0M75	1.68	1.90	0.55
		R001	1.55	1.90	0.55
		1M2	1.35	1.90	0.95
		1M5	1.35	1.90	1.55
		R002~R003	1.05	1.90	1.55
		3M5~R006	1.55	1.90	0.55
		R007~R009	1.35	1.90	0.95
		R010	1.05	1.90	1.55

註: 焊盤之間沒有電路，以免短路。

模壓帶規格 (LRC)

模壓帶規格

規格

阻值範圍
(mΩ)

A (mm)

B (mm)

W (mm)

E (mm)

F (mm)

P₀ (mm)

P₁ (mm)

P₂ (mm)

ΦD₀ (mm)

ΦD₁ (mm)

T (mm)

數量
(Pcs)

LRC06

0.5 - 10

1.90±0.1

3.60±0.1

8.0±0.2

1.75±0.1

3.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.0min

0.87±0.1

2,000

LRC10

0.5 - 10

2.85±0.1

5.55±0.1

12.0±0.2

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min

0.85±0.1

2,000

LRC12

0.50 - 0.75

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min.

1.45±0.2

2,000

1 - 10

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min.

0.81±0.1

2,000

LR12 (G)

0.50 - 15

3.40±0.1

6.75±0.1

12.0±0.1

1.75±0.1

5.5±0.05

4.0±0.1

2.0±0.05

1.55±0.05

1.4min

0.85±0.1

2,000

料號標識 (LRC)

LRC

R011

型號

尺寸編碼 (L×W)(mm)
12	6.3×3.1mm	EIA2512
10	5.1×2.5mm	EIA2010
06	3.2×1.6mm	EIA1206

阻值公差 (%)
J	±5%
H	±3%
F	±1%

包裝方式
TR	編帶卷裝

溫度係數 (PPM/°C)
D	±50PPM/°C
W	±75PPM/°C
E	±100PPM/°C
F	±200PPM/°C
K	±150PPM/°C

額定功率
	標準
A	1.5W
S	2W
R	3W
B	2.5W

阻值 (Ω)
0m50	0.00050Ω
0m75	0.00075Ω
1m50	0.00150Ω
R011	0.01100Ω
R002	0.00200Ω
R020	0.02000Ω

防護塗層
	黑色塗層
G	綠色塗層
**2010/ 1206	無塗層 / 標示

阻值碼標示範例 3 位數標示
阻值	0.39mΩ	0.5mΩ	0.75mΩ	330mΩ	5.1Ω
標示	M39	M50	M75	R33	5R1

阻值碼標示範例 4 位數標示
阻值	1mΩ	1.5mΩ	2mΩ	7mΩ	10mΩ
標示	R001	1M50	R002	R007	R010
