兩端子/四端子低值電流檢測電阻器 敞開式 (LPS)

兩端子/四端子低值電流檢測電阻器 - LPS 系列

德銘特電子 LPS 兩端子/四端子低值電流檢測電阻器系列,提供更多的應用選擇功能。

德銘特電子兩端子/四端子低阻值、電流檢測、分流電阻器(LPS)系列,款式多樣,應用性能廣泛,提供更多選擇,是德銘特電子生產的主力產品,行銷全球市場多年。

LPS 系列採用 U 形設計,可直接安裝於 PCB 電路板。廣泛用於電流檢測感應設備,信息反饋系統,電流取樣採樣,其超低的電感量特性,亦適合高頻/浪湧/脈沖產品的應用。寬廣的低阻值範圍為 0.002Ω ~ 0.05Ω,功率可高達 1W~5W。

德銘特 LPS 分流電阻器分為兩大系列:A-型 4 個引腳結構,及 B-型 2 個引腳結構。B-型採用傳統兩個引腳配置(兩引腳相對);A-型採用開爾文 (Kelvin) 四個引腳配置,相對的兩邊各兩個,適合高電流產品的應用。

LPS 電流檢測分流電阻器的尺寸大小,是依據產品的電阻值、及功率設計生產。德銘特 LPS 分流低阻值電阻器,採用高級合金材料製作,每一邊端子可以運載至 50A (電流 (A)=(功率 (W) / 阻值 (Ω)1/2),因此 4 端子分流電阻可運載至 100 A(詳細資料請諮詢德銘特電子業務)。

工作溫度範圍為 -50°C 至 300°C,其公差範圍為 ±2%,±5%,和 ±10%。

德銘特提供散裝 LPS 系列,符合無鉛 及 RoHS 標準。可依客戶的需求生產,提供電流檢測系列低阻分流電阻器產品。特殊的阻值、尺寸、規格、及產品最新信息,請與德銘特業務部洽詢。

下載 PDF 版本: 電流檢測電阻 (LPS)

特性 :
  1. 焊接銅引腳。
  2. 徑向引線,低電感量。
  3. 符合 RoHS,無鉛(Pb)標準。
  4. 標準公差 ±2%, ±5%, ±10%。
  5. 採用高穩定性合金金屬、敞開式設計。
應用 :
  1. 電池電源檢測。
  2. 高功率 AC/DC 檢測。
  3. 汽車,信息反饋系統。
  4. 逆變器,電源供應器。
  5. CPU 的驅動控製,電動工具電機控製,電流感應。
電流檢測電阻、低阻值電阻、分流電阻器 (LPS) 尺寸結構 (單位: mm)

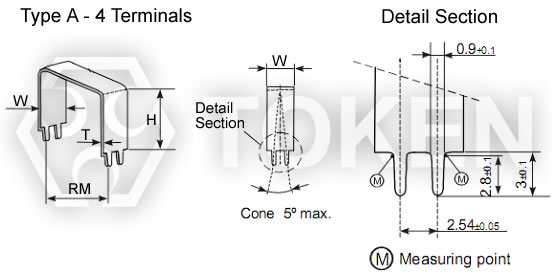

四端子低值電流檢測電阻器 (LPS) 尺寸結構 Type-A
四端子低值電流檢測電阻器 (LPS) 尺寸結構 Type-A

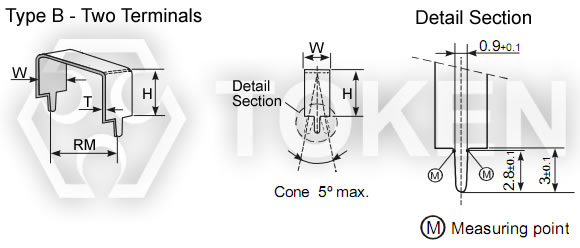

兩端子低值電流檢測電阻器 (LPS) 尺寸結構 Type-B
兩端子低值電流檢測電阻器 (LPS) 尺寸結構 Type-B
規格 額定功率 (Watts) 阻值範圍 (Ω) RM (mm) H (mm) Max.
LPS359-008 1 R005~R05 5 ~ 30 20.0
LPS359-009 2 R005~R02
LPS359-010 3 R003~R01
LPS359-011 5 R002~R005
結構:
  • W,T,和 H 尺寸是依據材料,阻值,和額定功率要求而定。
  • RM: 5~30 mm, 標準腳距增量 5 mm。可一客戶訂製。
  • M: 量測點。
低阻值電阻、電流檢測電阻、分流電阻器 (LPS) 性能測試條件
測試項目 規格標準
阻值範圍 R002~R05
公差精度 ±2%, ±5%, ±10%
溫度係數 客戶訂製
絕緣電壓 非絕緣
絕緣阻抗 非絕緣
降額功率, 線性 70~300°C(0W)
氣候類別 55/155/21
操作溫度 -50~300°C
耐候性 (P70, 70°C, 1000 Hrs.) ΔR≤±2%R
耐濕熱性, 穩定狀態 (40°C, 93% r.h., 56d) ΔR≤±2%R
氣候條件 ΔR≤±0.5%R
端子強度
端子拉力強度
耐焊性 (350°C, 3.5s) ΔR≤±0.5%R typ.
可焊性 (錫浴法 235±5°C, 2±0.5s) (≥ 90 % 錫覆蓋), 無明顯不良
電流檢測電阻、低阻值電阻、分流電阻器 (LPS) 料號標識
LPS359-008 B 3 R024 J P
料號
LPS359-008
LPS359-009
LPS359-010
LPS359-011
端子數量
A 4 端子
B 2 端子
額定功率
1 1 Watt
2 2 Watt
3 3 Watt
5 5 Watt
電阻值 (Ω)
R002 0.002Ω
R010 0.010Ω
R022 0.022Ω
R050 0.050Ω
精度公差
G ±2%
J ±5%
K ±10%
包裝方式
P 散裝
